analogija wrote:
Ma slabo ima novosti... previshe sam zatrpam obavezama na poslu.

No ima nesto novoga... bilo mi je zao da ovo propadne pa san ih uzeo

http://sound-news.net/index.php/forum/7-oldtimeri/3195-wharfedale-laser-150

Ajmo malo novosti u ovoj temi... dakle di sam ono sta ah... da.. sada na red dolazi najzahtjevnija plocica, sa brdo selektora, ali i sa brdo kablaze, sto strasno otezava rad.

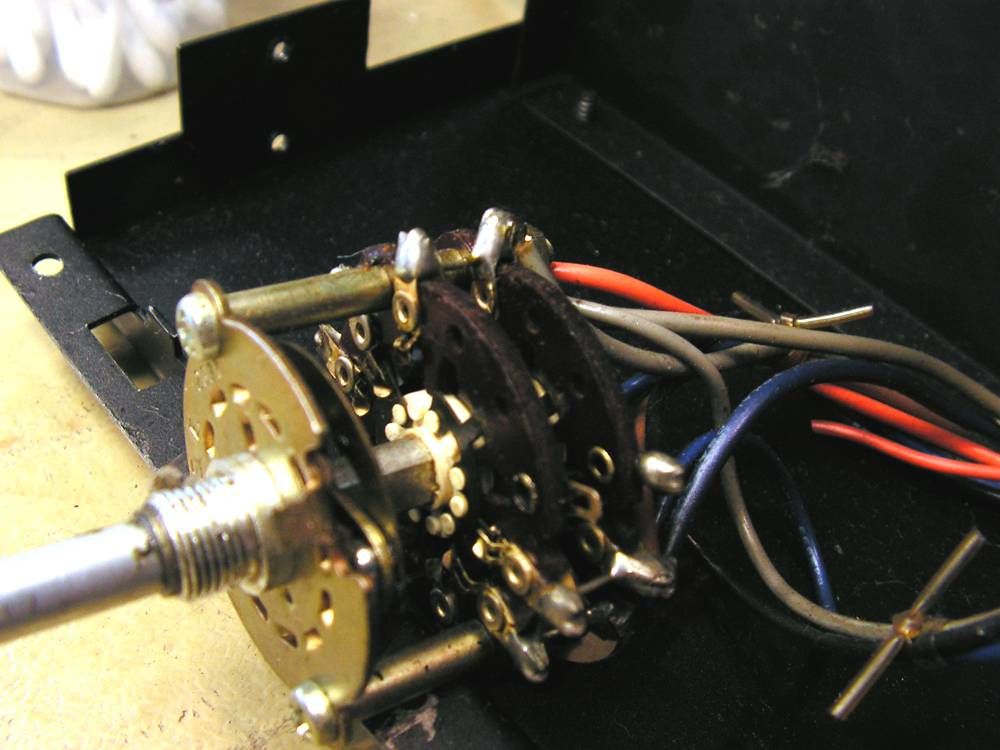

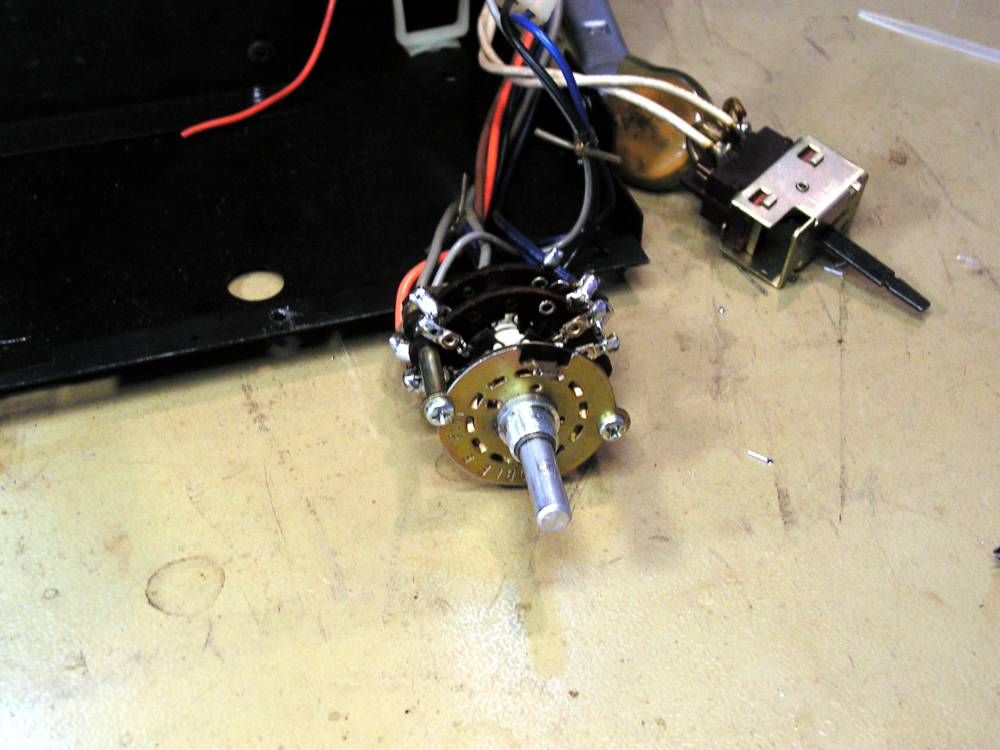

No prije nje, ajmo sredit selektor izlaza:

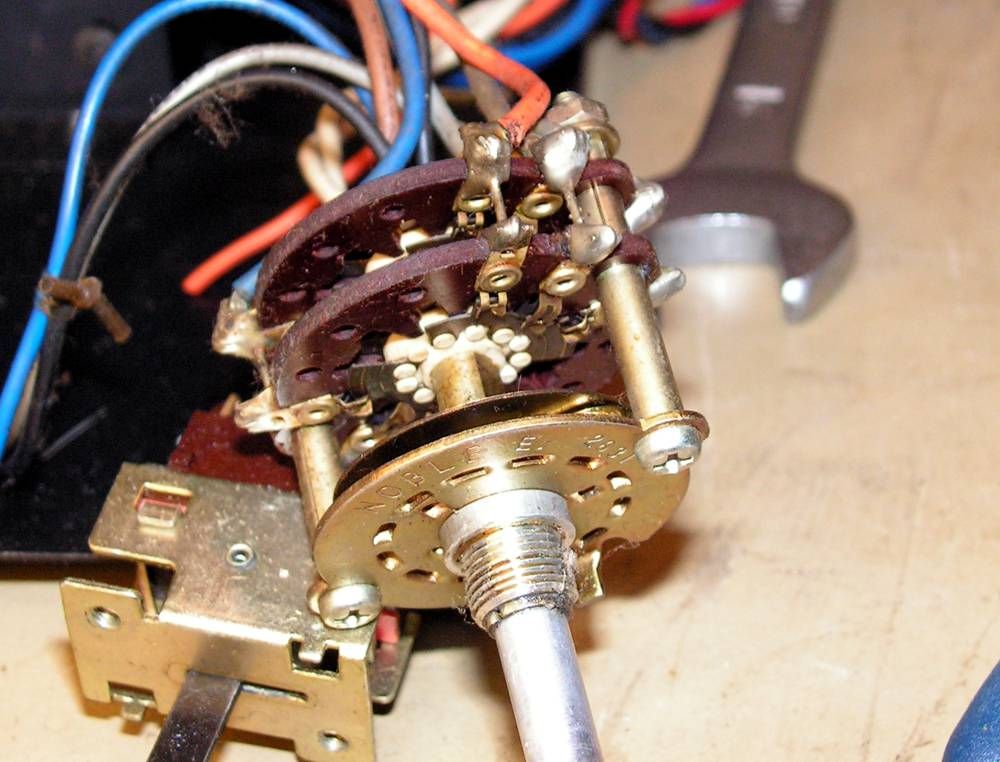

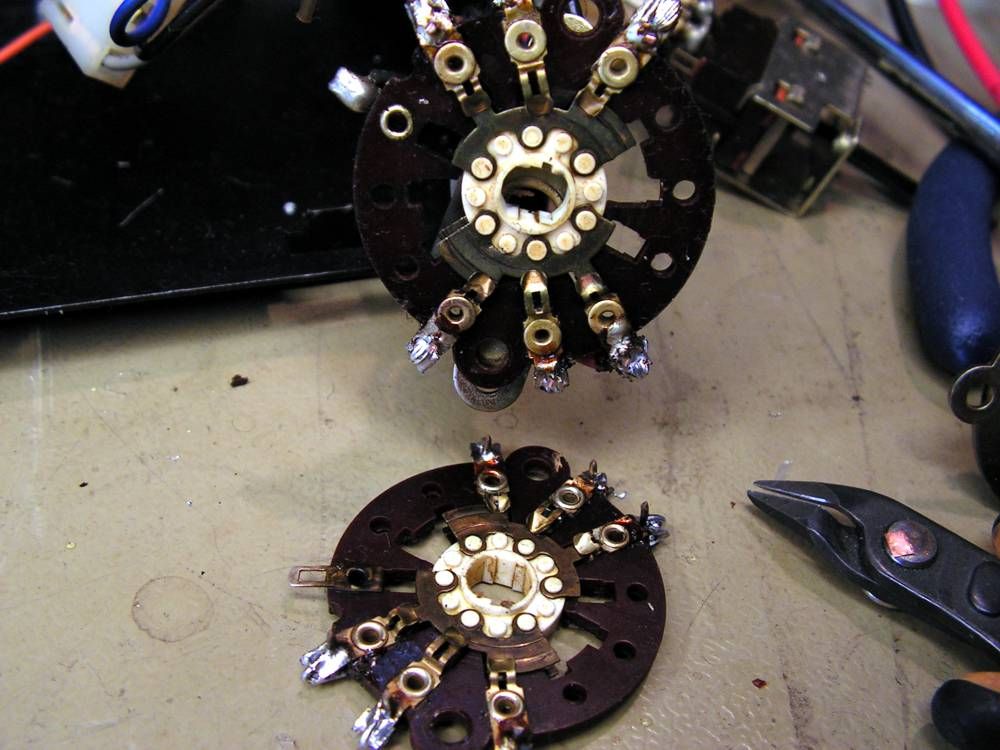

Kao sta se da vidit, nije bas niti njega jednostavno rastaviti, sastoji se od dva wafera koji su medjusobno spojeni sa kratkospojnicima (da se poveca strujna propusnost kontakata).

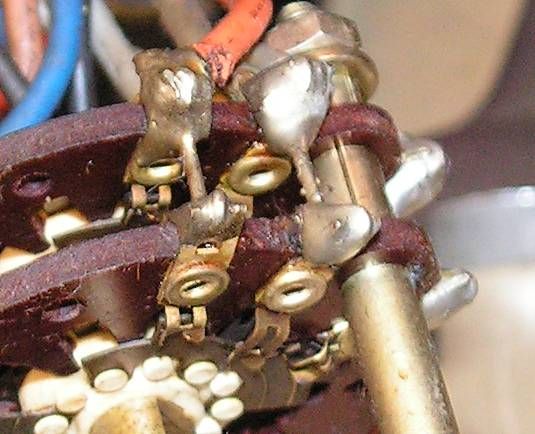

Evo to kratkospojnici se bolje vide kada se uveca detalj od gornje slike:



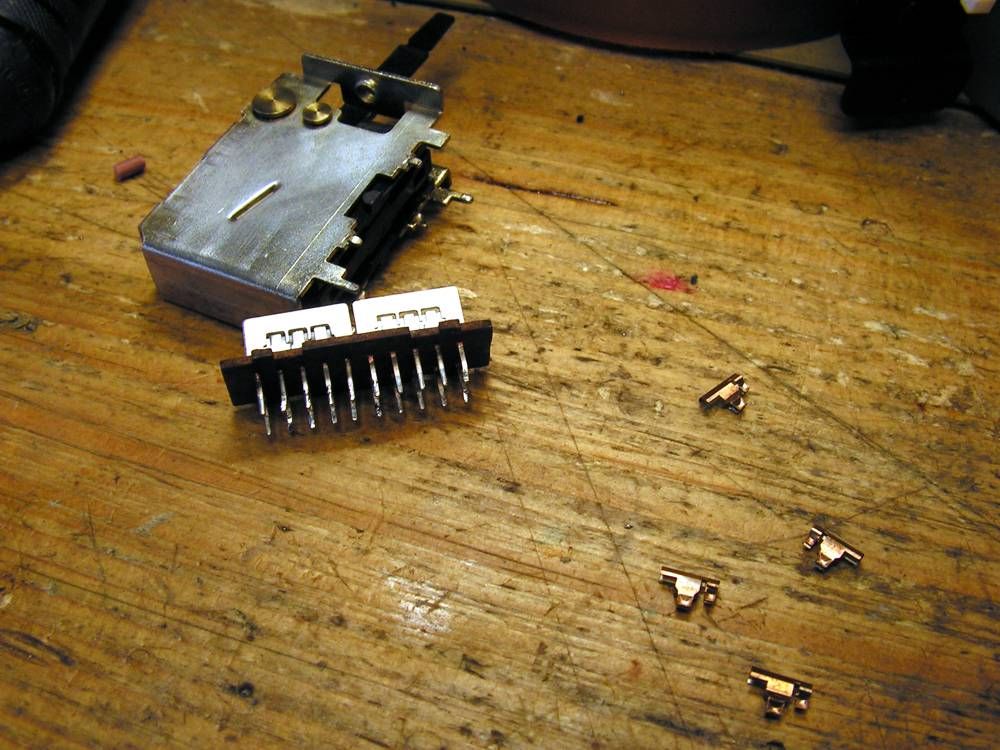

Posto na drugom waferu je jos i zalemljenja kablaza, vrlo tesko je sve to ocistiti (odlemiti i odstraniti lem) a da se wafer ne napreze previse temperaaturno, stoga sam odlucio da kratkospojnike jednostavno odcvikam,

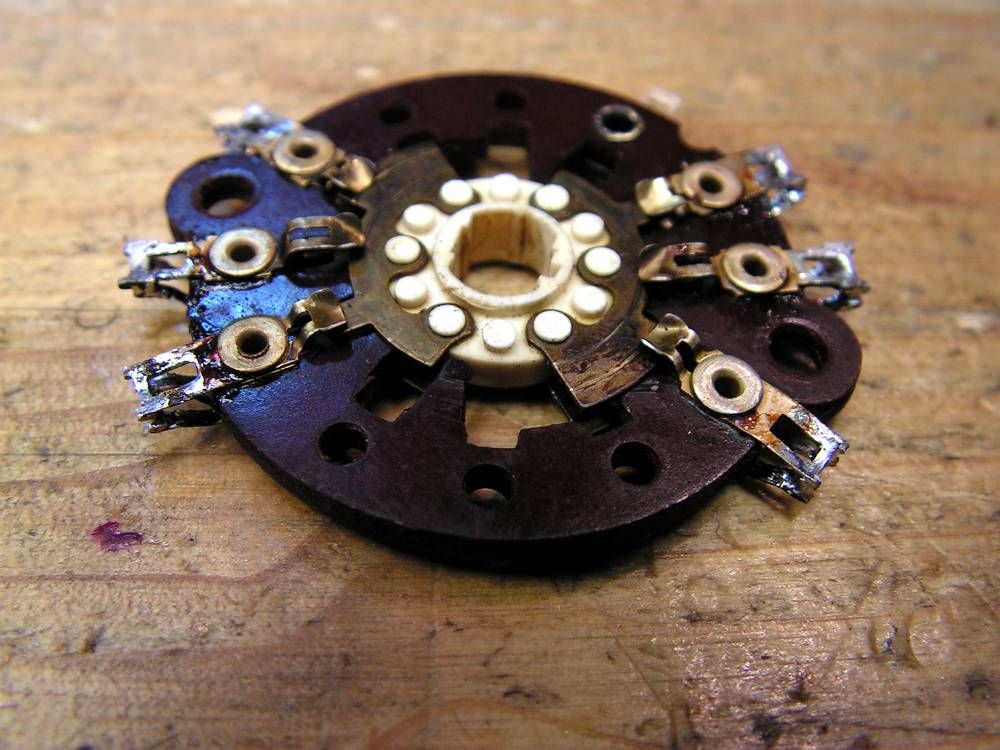

pa gornjem waferru detaljno ocistim usice



i pripremim ga time za montazu novih kratkospojnika, no prvo ga treba ocistiti (zato smo g i rastavili)

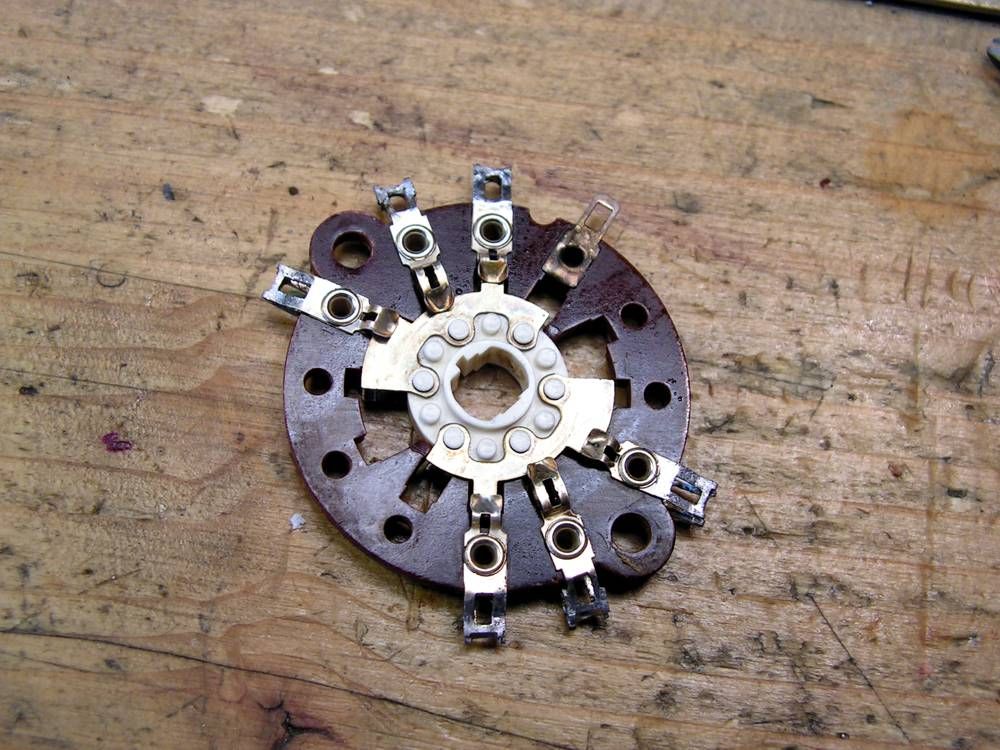

sjaji se ko curica

i tako isto sa drugim, pa montaza, pa istpitivanje ucinjegog posla.... i... evo ga

A sad plocica na kojoj su selektori - prekidaci TAPE Playback, TAPE Copy, Mode, Sensitivity...

Prvo sam uhvatio raditi na TAPE Copy selektoru jer je on najzahtjevniji... no prije toga jedna zanimljivost:

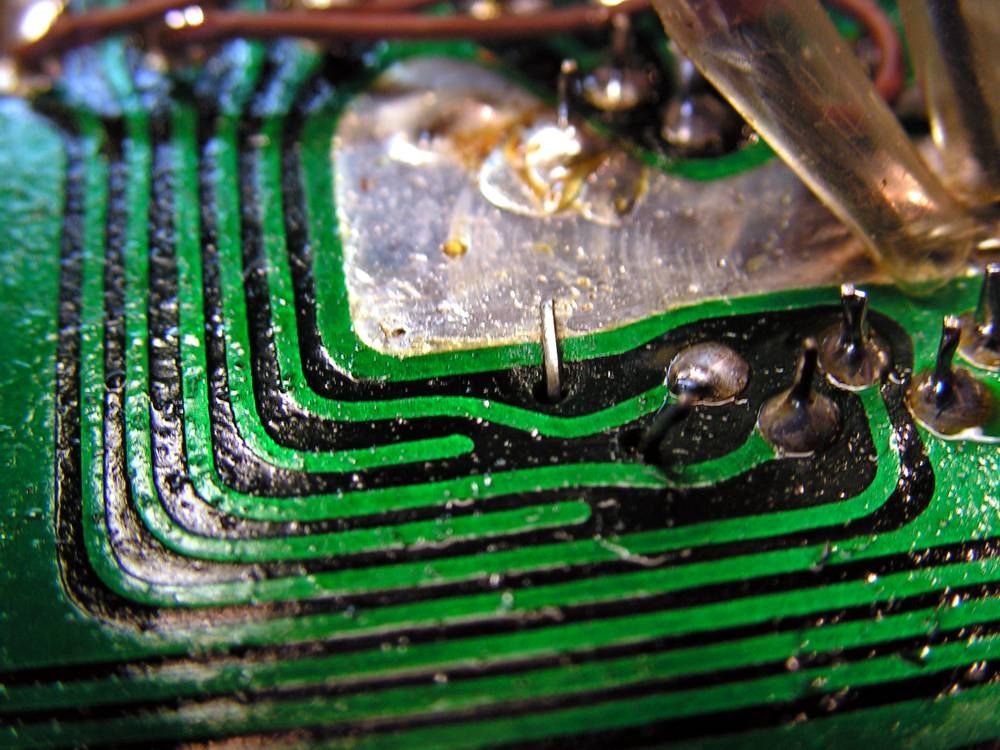

Ovo je jedna nozica od tog selektora koja se inace ne koristi, pa je savinuta samo da bi fiksirala selektor na plocici do se ostale nozice ne preleme, no nije izabran bas pametan smjer savijanja, jer ovako moze doci do nezeljenog kontakta sa masom.

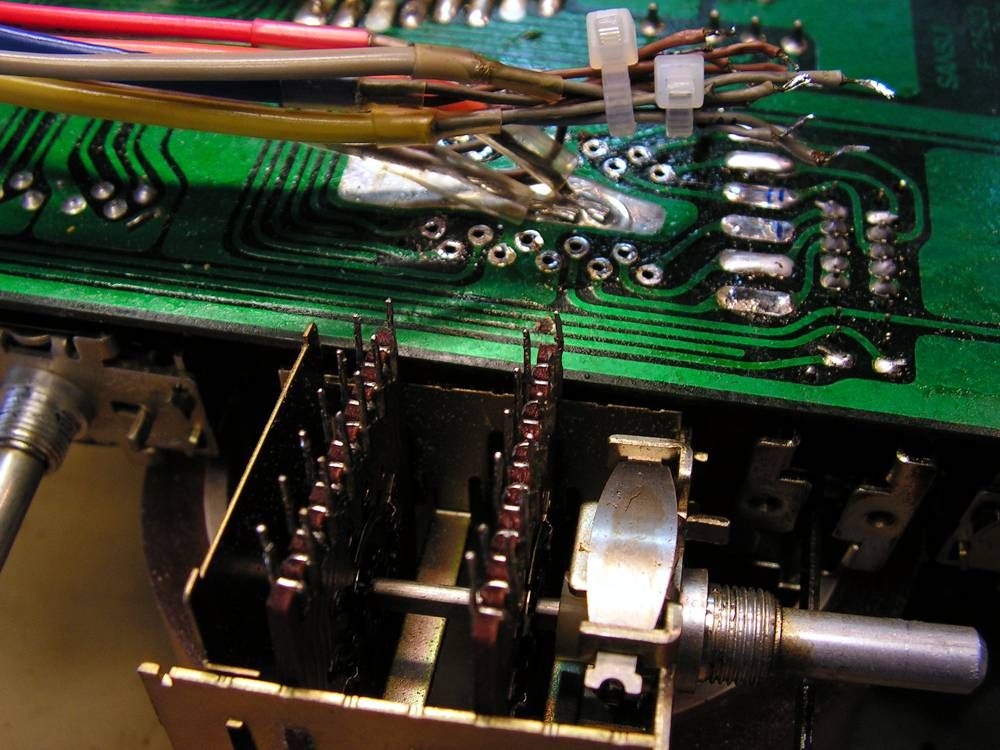

Evo gdje se nalazi taj selektor:

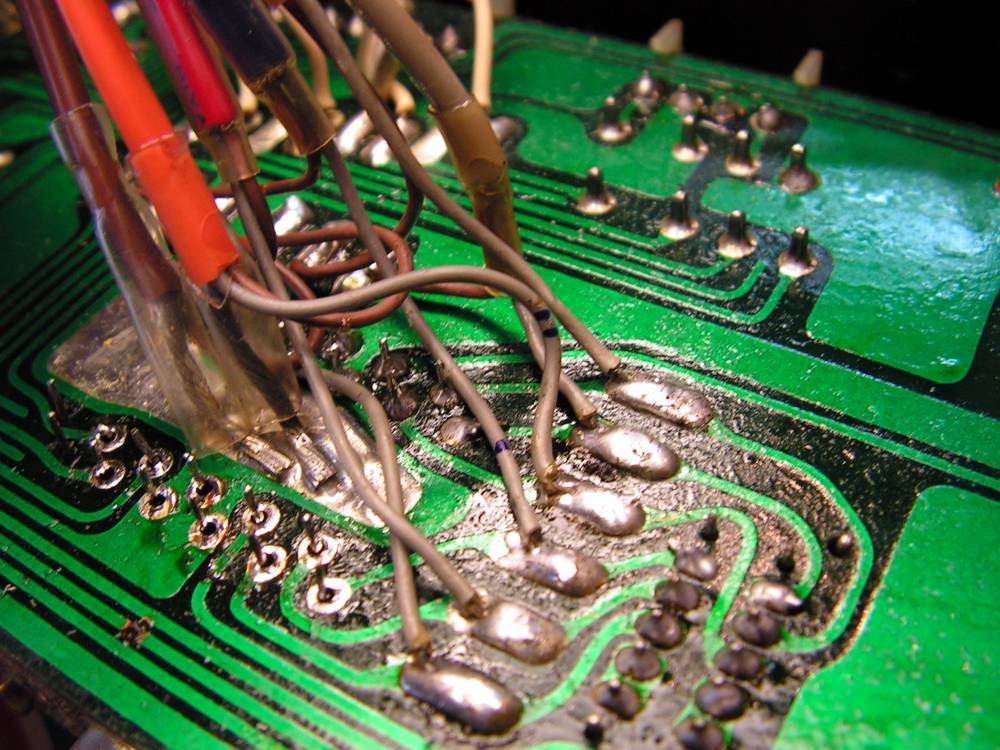

usred snopa audio kabela, koji su inace osjetljivi i na micanje i na lemljenje (topi im se brzo izolacija)... pa nije bilo drugog izbora, nego odlemiti sve te kabele, da bi pristupio nozicama od selektora.

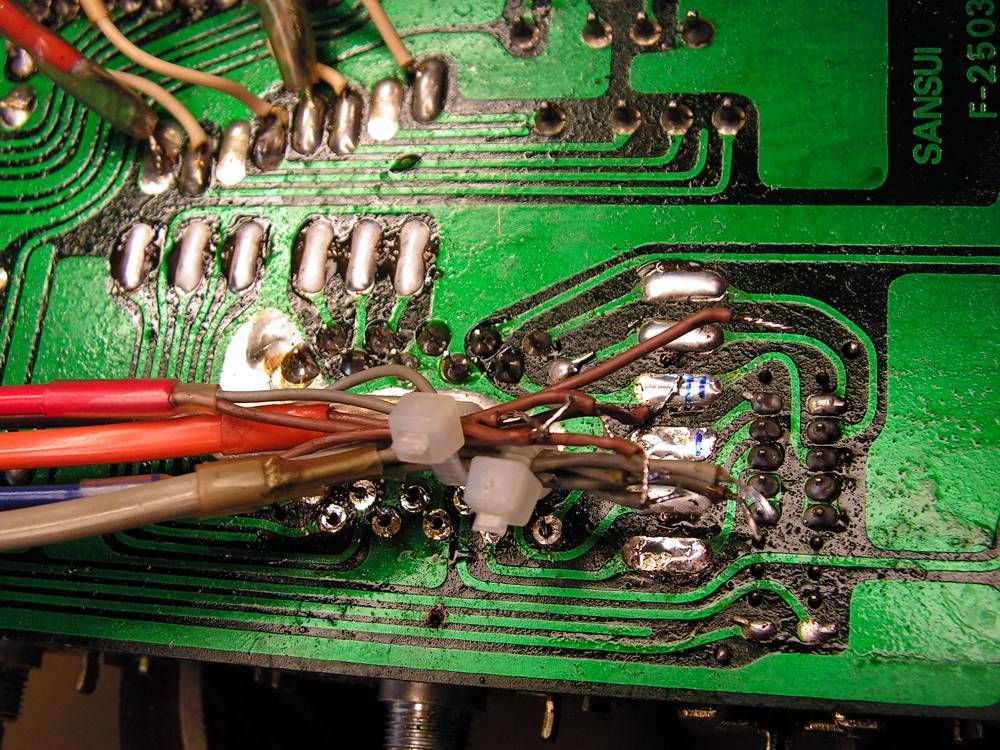

I nakon dosta pepavog posla, kabeli su odlemljeni i fiksirani



Sada je mnogo lakse bilo skinuti navedeni selektors, i evo ga vanka

Opa... ide poso dalje, sve bliže sretnom kraju
Kale, kako uspijevaš raditi na ovim paklenim temperaturama, znam da nemaš klimu (unatoč onih četiri u kući) u "ordinaciji"

Sada ga treba rastaviti, i kao sto sam ocekivao, situacija nije bila bajna

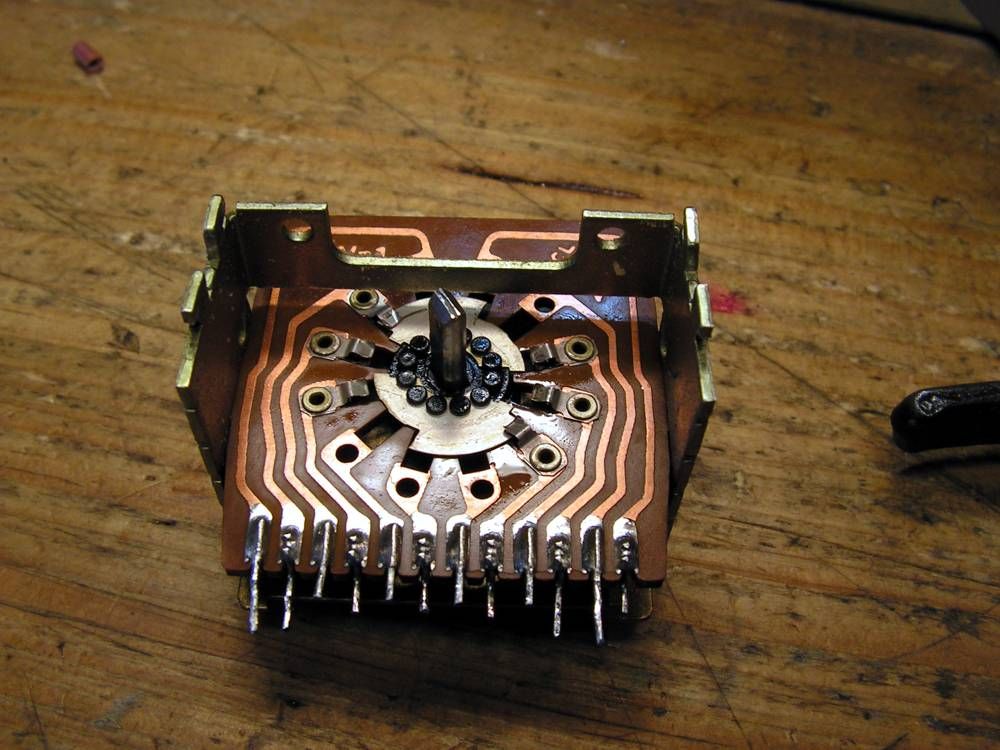

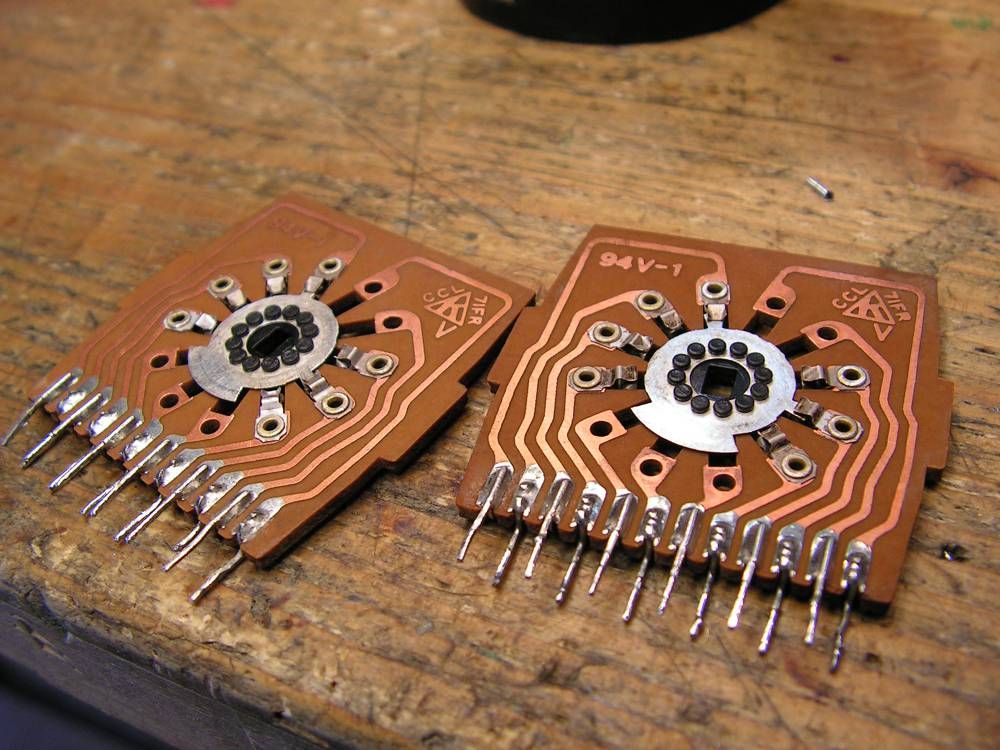

evo obadva wafera kako su izgledali



a nakon sto sam ih ja (poznatiji kao MR. MUSCOLO ) ) ocistija, sada izgledaju

Abraxas wrote:
Eeh... imam "klimu" i u ordinaciji... stropni ventilator , no slaba korist od njega, ali da ga nema, pa bi unesvist.

Pa je uslijedilo skidanje Sensitivity selektora:



i Mode selektora



pa ciscenje

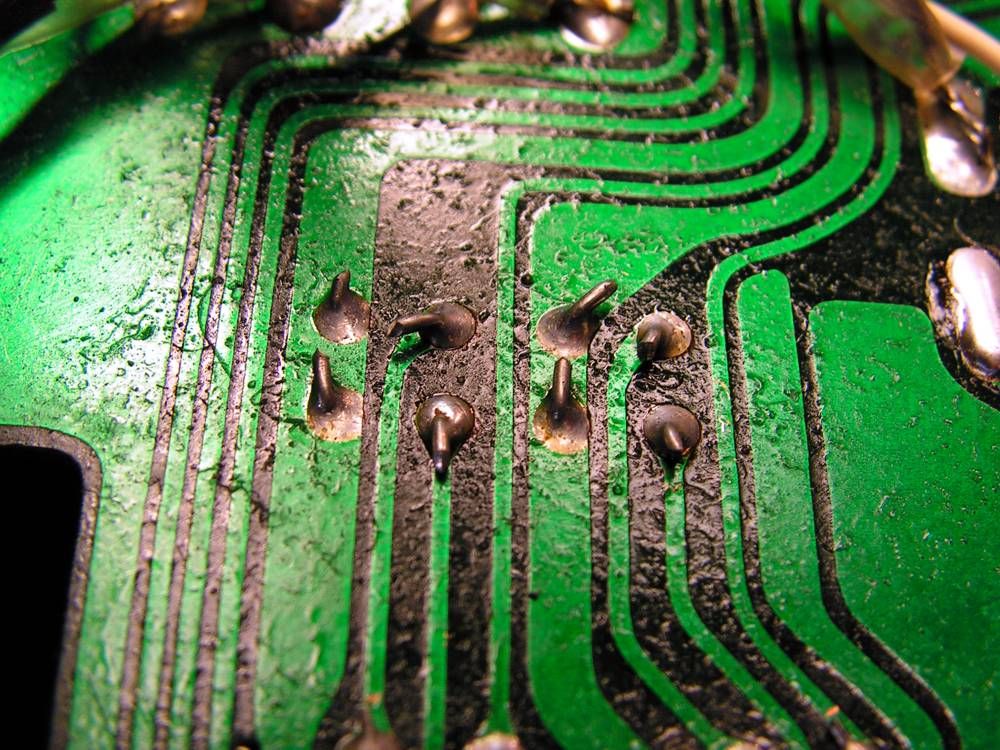

Vidite ovaj detalj



Nema mi sta mrze kad se lemna mjesta ovako naprave (savine nozice od elemenata), to je sama muka za odlemiti, jer trebate grijati lem, a sa drugom rukom (tocnije kacavidom) podizati savinutu nozicu, a da pri tome ne ostetite lemnu tocku na stampi!

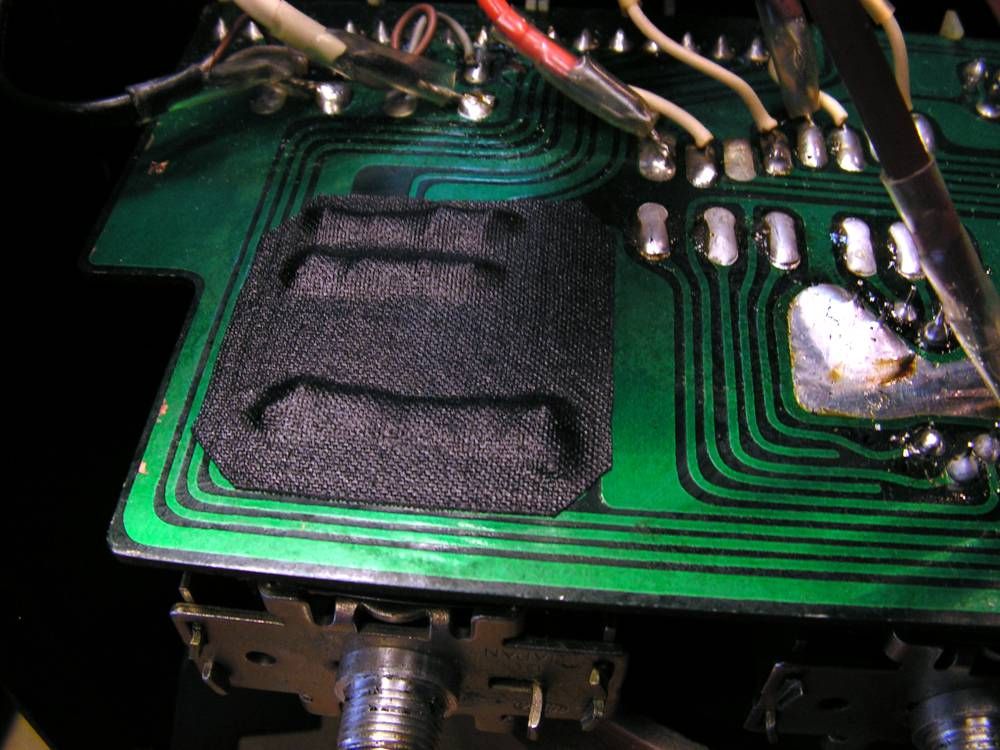

Jos i ovdje ima nekog opravdanja zasto su savinute sve nozice, naime tuda ide onaj cijeli splet audio kabela, pa da se ne osteti izolacij od kabela, nozice su savinute... no kasnije je Sansui pribjegao jednom drugom rjesenju, na tako ostrim mjestima lijepio je ljepljivu tkaninu, time je stitio kablazu od ostecenja, pa sam i ja ovdje ucinio isto



ostalo je jos ocistiti Playback preklopnik



i tek dio posla na ovoj ploci je gotov!

Izvrstan posao...ponestaje mi hvalospjeva
