A evo po zlu glasu cuvenog ljepila:



Ko je samo jednom probao ovo ocistiti, zna kako je zafrkan posao, jer treba paziti da se plocica ne izgrebe, a opet treba sve ovo ostrugati.

Evo sta je sve na njoj zamjenjeno:



Kondici su Elna Silmic II i Nichicon MUSE, termalne paste zamjenjene, isto tako i keramicki kondezatori, lemovi vecinom prvo posisani vakuum pumpicom pa naneseni novi (lem sastava 96%Sn 4% Ag) i naravno novi sloj kalofonija

Ha... zaboravio sam jedan detalj... naime vidite na strani vodova da se matice od polegnutih TO220 tranzistora ne vide, vec da su okrugle... to sam matice zalemio direkt na stampu, jer je Sansui koristio vezu kolektora upravo taj sistem fiksiranja (vida plus matica) i znalo se desiti, da usljied temperaturnih promjena (toplo - hladno) ta veza oslabi... na ovaj nacin vise nece

Evo kako to izdleda na jednoj od driverskih ploca:

Prokletog li ljepila! Da su znali da će neko u dalekoj budućnosti ovo raditi sa njihovim uredjajima, vjerojatno bi malo više pripazili na takve stvari :lol: .
Što je tu je, sreća što je sve rješivo pa tako i taj problem (doduše sa dosta vremena i strpljenja), nego Kale jesi li pregledao i ostale pinove, nekako mi ne ulijevaju baš puno povjerenja, pa da se nakon nekog vremena to ne ponovi i sa nekim drugim pinom :dry:
Driverske pločice su isto tako popravljane, vidi se na njima dosta neoriginalnih otpora (iskra?), stavljeni su multiturn trimeri, ali sve u svemu ipak izgleda da je to (srećom) radio netko tko bar nešto zna, jer su elementi ipak neke solidne kvalitete.
Da puno tu sad ne mudrijam, Kale samo naprijed, već se vidi da će poslije zahvata 20000 trebati servis za jedno tridesetak godinica (da se promijeni term. pasta :lol: )

Abraxas wrote:
Ma nema straja, otisao je cijeli konektor u ultrazvucnu kadicu i nakon temeljitog pranja pregledan.

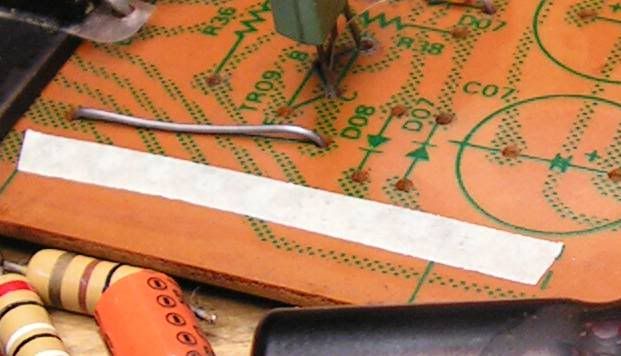

Ono sto ti vidis na slici je ostatak od papirnatog selotejpa kojeg je Sansui prekrivao rupice na plocici kroz koje idu pinovi konektora, na taj nacin bi se formirala rupica tocno po obliku pina konektora (a ne onoliko koliko je rupica siroka). Time su sprijecavali da se kalofonij kod lemljenja ne salije kroz pinove od konektora... ja sam taj papirnati selotejp skinio i stavio novi, evo kao na slici dolje...

Abraxas wrote:
Je i na driverskim plocama je radjena neka radja...





ali je sve to povadjeno...



opet ljepilo... viditi diodu!



ali i ocisceno...



pa stari lemovi odstranjeni (sad u ovoj fazi ne izgleda to lijepo jer se kalofonij ugrijao na lemnim mjestima, no to se ocisti sa nitrom bez problema)



a evo i druge driverske plocice



pa ociscena



i sto je sve zamijenjeno



pa jedan pogled dolje



i gore...



i za sada, sto je sredjeno



plus normalno ona maticna ploca koja je vec smontirana...

... sada na red dolaze izlazni moduli, pa do slijedecih slikaca...

Kale odmori malo, kako si krenuo sve će biti gotovo prije vremena :lol:
Ma znao sam da si sigurno dobro pregledao i očistio konektor al znaš onu staru - bolje pitati pa biti siguran, nego da me ta sumnja muči do kraja života :lol: :lol:
Ajde kad sam već tu - još jedno pitanjce: vidim na slikama da na jednoj driverskoj pločici fali R37 (330 Ohm) otpor koji je očigledno gorio jer se lijepo vidi paljevina na njegovom mjestu. Ako ga slučajno nemaš pri ruci samo reci, će da ti pošaljem prave origigi high end čajnise rezistor pa će odmak da bude i apgrejd :lol: :lol: :lol:

Abraxas wrote:
A nece... nece ovo su stvari koje mogu raditi, jer pojacalo stoji na jednom mjestu i ja ga cerupam no jos ne mogu dizat teze terete

Abraxas wrote:
Oko sokolovo! Ma da se radi o plocici napajanja, ja bih sam stavio chinese resistor, ali ovo je ipak driverska ploca, i kako je Sansui na njoj koristio karbonce, ja volim tu koristiti Takman karbonce, i stvarno nisam imao na lageru tu vrijednost, pa je narucena, i vec je na putu ka meni.

Sada je na red dosao izlazni stupanj. Tu nema mnogo slika, ali zato je posao bio mnogo zahtjevniji, prvo zbog samog nacina spajanja, a drugo sto izlazni stupanj je radjen, za tadasnje vrijeme, na revolucionarnoj dvostranoj stampi. No, ima jedan "ali"... pa cemo krenuti ispocetka...

Da bi imali predodzbu o cemu ja ovdi divanim, sa slikama cu ovaj put krenuti naopako, tj, prva slika je nakon sto je posao bio gotov (dakle finalno stanje)



Kao sto vidite, svaki izlazni modul sastavljen je od dva masivna aluminijska hladnjaka, na kojem su montirani tri para TO3 izlaznih tranzistora, a izmedju tih hladnjaka, nalazi se ta famozna stampana plocica, sa dvostranom stampom.
E sad, kako u to vrijeme nije bilo moguce metalizirati rupice (kao sto se to danas radi), da bi se ostvario prijelaz vodljivosti sa jedne strane na drugu, koristila se ... zakovica! Zakovica koju je bilo potrebito zalemiti. I to je OK, da nije zuba vremena, i lema koji je oksidirao, i promjenio svojstva da ga je uzas i posisati sa vakuum pumpicom... evo jednog detalja:



To su te zakovice, kojima sam uspio posisati stari lem, i koje su spremne za prihvat novog lema.

No da bi se uopce doslo do te plocice trebaju se odspojiti TO3 tranzistorski socketi...

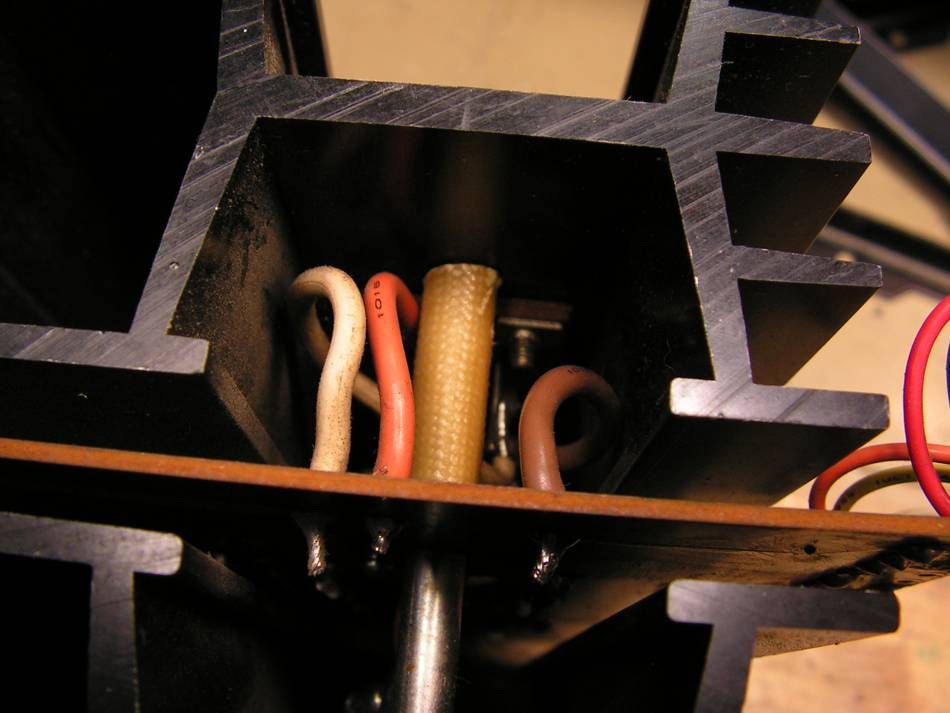

- jedna strana ozicenja socketa


- i druga stana ozocenja


Sve to treba pazljivo odlemiti, jer i kasnije se treba to vratiti nazad.

Ovo sigurno nisu originalne vide:


Normalno napravljen je undo

a evo i misance od izlaznih tranzistora





Sve je vraceno u originalno stanje sa Sanken kombinacijom 2SA909 2SC1586

Evo plocice...



Svaki lem je prvo posisan, pa je zalemljen novi, sve zakovice detaljno ociscene od starog lema pa nadodan novi, i na kraju sve ocisceno.

Promjenjeni su emiterski otpornici i stavljeni MILLS 12 w (umjesto starih keramickih od 5W). Naime ja volim po defaultu mijenjati te keramicke otpornike, jer tijekom rada godinama oni se dosta temperaturno naprezu, a kad odu, onda za sobom povlacu i u najboljem slucaju izlazne i driverske tranzistore.
Evo jedan kanal:



a evo i drugi:



i za kraj evo i novih igraca u napadackoj liniji



Originalni, i danas vrlo tesko nabavljivi Sanken 2SA909 2SC1586...

Nastavak price slijedi....

eeh... da, zaboravio sam... ovi TO3 socketi:



Prijasnji mestar je kod stavljanja termalne paste sve to nakeljao sa njom, pa su i socketi bili krcati paste... pa prvo kupanac u ultrazvucnoj kadici, pa sa iglom i spricom tretiraj kontakte sa kontakt sprejem, pa na kopresor, pa opet ispocetka... i tako bar tri puta u krug

A sve zasto... zato sto neki tukac misli da malterise fasadu, a ne da nanasa termalnu pastu na tranzistor.
