Ajmo dalje...
Evo jednog od dva tranzistora od stabiliziranog napajanja montiranog na hladnjak, za predpojacalo za MM zvucnicu.



Ovo cudo jos nisam imao prilike vidjeti... toliko se to grijalo da je termalna pasta postala ko cement koji se priljubio uz hladnjak i tranzistor, po prvi puta niti nitro razredjivac nije to uspio ocistiti, nego sam morao koristiti Dremel mesinganu cetkicu, pa ni tada nije islo glatko... nevjerojatno!
Sada sam stvio silver termalnu pastu koja se koristi za procesore.

A vidite ovo:



Ovdje su bili normalni radijalni Nichicon kondenzatori koji su se isto tako kuhali na laganoj vatrici, no ja sam ovdje odlucio staviti najkvalitetnije sto se moze i odluka je pala na Nichicon KG seriju. No ne bi bilo zanimljivo da je islo sve glatko, raster starih i novih kondenzatora ne odgovara (KG kondenzatori su snap-in i imaju veci raster), plus toga treba paziti na raspored na stampi, plus toga na jos nesto sto ce biti vidljivo kasnije, no kako se vidi... lijepo je to ispalo. A cemu ova rebrasta traka naljepljena na kondenzatore.... e i to ce biti jasnije kasnije :)

A kao zanimljivost... samo na ovom prednjem dijelu sto sam sve mijenjao...



Ona dva plava metal-film otpornika su stavljena jer originalne karbonske je ljepilo toliko izilo da je jednom jedan kraj samo otpao!
Posljednja izmjena: 08 Svi 2015 11:19 od Kale.
Administrator je zabranio postanje.

AU-D9 08 Svi 2015 13:25 #10331

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
I evo, jos jedna puzzle je gotova :)







Ovdje je skroz odstranjen stari kalofonij i ostaci od lemljenja...



i naneseno novi sloj kalofonija





Mirise ko nova :)
Administrator je zabranio postanje.

AU-D9 08 Svi 2015 14:11 #10332

  • catalyst
  • catalyst's Avatar
  • OŠO ĆA
  • Moderator
  • Postovi: 256
  • Hvala primljenih 5
  • Karma: 2
Točno Željko,na tu pjesmu sam mislio.Btw uradak na pojačalu ti je po običaju za PEEETTT!!!
Alea iacta est !(DES)
Administrator je zabranio postanje.

AU-D9 09 Svi 2015 09:23 #10334

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
catalyst wrote:
...Btw uradak na pojačalu ti je po običaju za PEEETTT!!!
Hvala... doduse ideal je tesko dostici, ali eto... ja to pomalo ali sa gustom radim... danas opet radovi staju (druge obveze) pa se javim ponovno sa novim slikicama :da:
Administrator je zabranio postanje.

AU-D9 09 Svi 2015 20:13 #10335

  • Archie
  • Archie's Avatar
  • OŠO ĆA
  • Big Daddy
  • Postovi: 3696
  • Hvala primljenih 18
  • Karma: 2
Kale wrote:
catalyst wrote:
...Btw uradak na pojačalu ti je po običaju za PEEETTT!!!
Hvala... doduse ideal je tesko dostici, ali eto... ja to pomalo ali sa gustom radim... danas opet radovi staju (druge obveze) pa se javim ponovno sa novim slikicama :da:

Kale! :thumbup:
Administrator je zabranio postanje.

AU-D9 10 Svi 2015 18:45 #10338

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Archie wrote:

Kale! :thumbup:
Fala Arcie!
Administrator je zabranio postanje.

AU-D9 10 Svi 2015 18:46 #10339

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
A sada radovi se sele na straznjicu :)

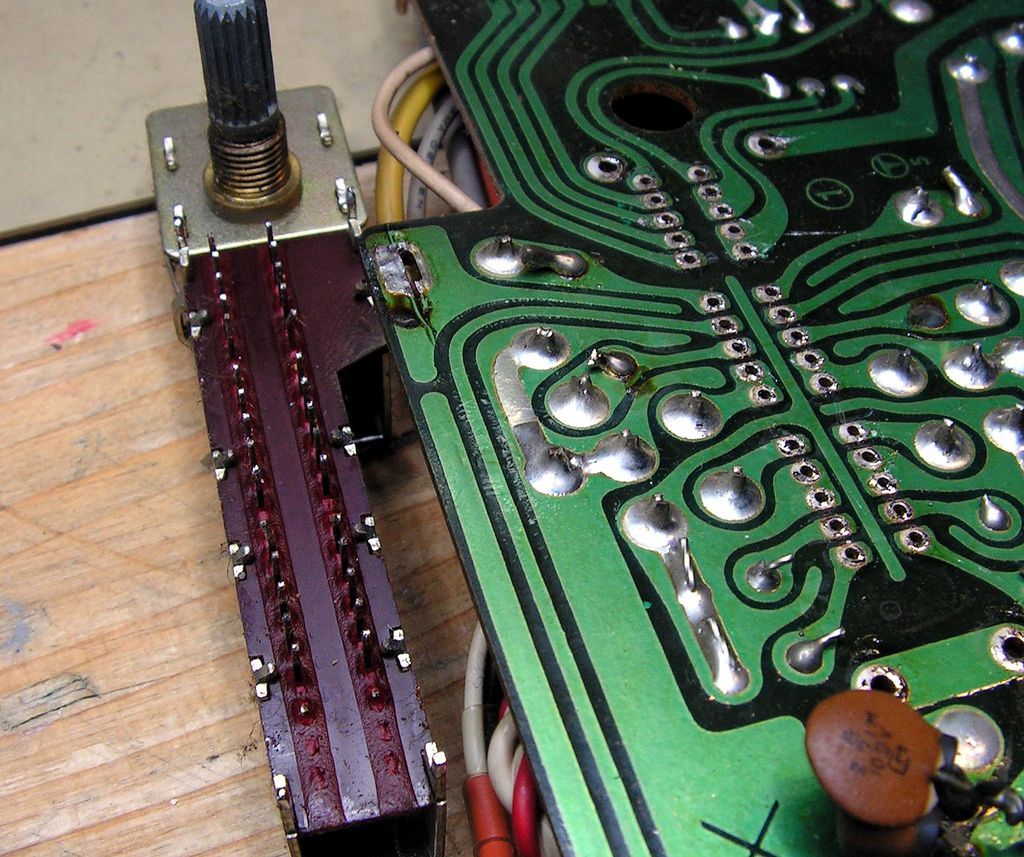

Ovdje sam imao jedan specifican problem... dakle krenuo sam na ciscenje ova dva selektora, ali ne prskajuci napamet sa raznim kontakt tekucinama kroz rupice selektora (vac sam kazivao prije nedostatke takvog postupka), vec sam isao tezim putem, detaljno odlemiti selektor, rastaviti ga, ocistiti ga mesinganom modelarskom cetkicom, finalizirati ciscenje sa stapicem vate namocenim kontakt sprejem, sastaviti ga i na kraju ponovno zalemiti na svoje mjesto.



No prilikom odlemljivanja, desilo se nesto nepredvidjeno... jedan pin od selektora jednostavno se odlomio. Naime nekolicina pinova od svakog selektora su bila savinuta (odradjeno jos u tvornici da se fiksira selekor kod zalijevanja plocice tekucim tinolom, jer se vec tada plocica nije rucno lemila), i vjerojatno se taj pin previse savinuo pa je vec bio napuknut, i prilikom ispravljanja sa moje strane (da bi selektor uopce mogao skinuti s plocice) - otpao je....

I nema druge, nego opet pod povecalom lagano omotati zicu oko ostatka pina (cak sam ostatak pina malo skratio da zadebljanje spoja bude krace da bi pin uopce mogao proci kroz rupicu na plocici), stisnuo sa spicangama da cvrsto stoji, i zalemio....





Nije bilo dovoljno zalemiti usporedno uz oststak pina ovu zicu (bilo bi tanji spoj a i ljepsi) jer prilikom zalemljivanja tog pina na kontakt na stampi plocice, ugrija bi se pa je postojala opasnost da se odvoji, vec se mora ovako mehanicki ucvrstiti i onda tek zalemiti...

Ispalo je skroz odlicno, i sve je proslo ok
Administrator je zabranio postanje.

AU-D9 10 Svi 2015 18:48 #10340

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
.... dalje klasika, rastavljanje...



... ocisceno ...



... kontakti vraceni na svoje mjesto ...



... i nastavak drugi (jos veci selektor) ...



... rastavljen ....



... ociscen ...



... vraceni kontakti nazad ...



eee, ovdi bi se malo zaustavio... jel vidite da na ovom selektoru imamo dvije vrste kontaktnih lamica; {a} koja je duza i {b} koja je kraca, dakle nema opustanja kod ovakvih radova, jer svaki detalj je vazan! Koja je funkcija ove dvi vrste kontaktnih lamica?



Evo prve {a}:



kod ove prve {a} duze vrste kontaktnih lamica, prilikom pomaka lamice sa kontakta na kontakt, u jednom trenutku oba susjedna kontakta su elektricni u spoju sa gl.kontaktom (kada se kontaktna lamica nalazi u sredini izmedju dva kontakta)

Drugi {b}



prilikom pomaka kontaktne lamice, u niti jednom trenutku nisu u elektricnom spoju dva susjedna kontakta, vec spoj ide: kontakt 1 -> spoj kontakta 1 i gl. kontakta -> spoj gl.kontakta i kontakta 2 -> kontakt 2 ... i tako redom...

Dakle iako na oko isti ili mozda nevazan detalj, ipak treba sve to vratiti onako kako je bilo, da bi to fukcioniralo kako treba.
Posljednja izmjena: 10 Svi 2015 18:57 od Kale.
Administrator je zabranio postanje.

AU-D9 10 Svi 2015 21:26 #10341

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Jos jedan detalj gotov. Chich konektori... Naime, ovi konektori su kvalitetno napravljeni, ali ne izgledaju lijepo nakon ovoliko godina. Vjerojatno se radi o srebrenom premazu koji, ako se ne pazi-mazi bas lijepo... oksidira, iako kontakt bude i dalje besprijekoran, ne izgleda lijepo, pa udri sa poliranjem...
Ove pozlacene za phono sredim za par minuta, a ove druge trebalo mi je pola sata, sto sa mesinganom cetkicom, sto brdo stapica za uho...
Zamjenske nije bas lako naci, jer ovi cinch konektori imaju spoj na masu kada se ne koriste!

prije



poslije

Administrator je zabranio postanje.

AU-D9 13 Svi 2015 08:29 #10346

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Radovi na straznjici gotovi... sredjena je i plocica zastite. Nije bas jednostavno doci do nje, naime plocica je integrirana sa zvucnickim kontaktima, i sve je max. isplanirano tako da u biti zvucnicki konektori sa svojim produzenim kontaktima ujedno i drze cijelu plocicu zastite. Zbog svega toga, nije jednostavno (pa i skoro nemoguce) niti promijeniti zvucnicke konektore na ovom (ali i na AU-D11) pojacalu.

Evo kako to izgleda:



no nije niti tu bilo bez znakova starosti... ovo je bio jedan kontakt od zvucnickog releja



To je sve srihtano, sredjeno, nanesen novi sloj kalofonija... i ajmo na... prednjicu
