AU-D9 10 Tra 2015 22:54 #10128

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Evo doslo vrijeme da se odrade zalihe koje su se nakupile... na redu je Sansui AU-D9 (doktore, znam... znam :) )
Moram priznati da sam ga mislio odraditi inkognito ali neke su me stvari ipak ponukale da objavim rad na ovom pojacalu.

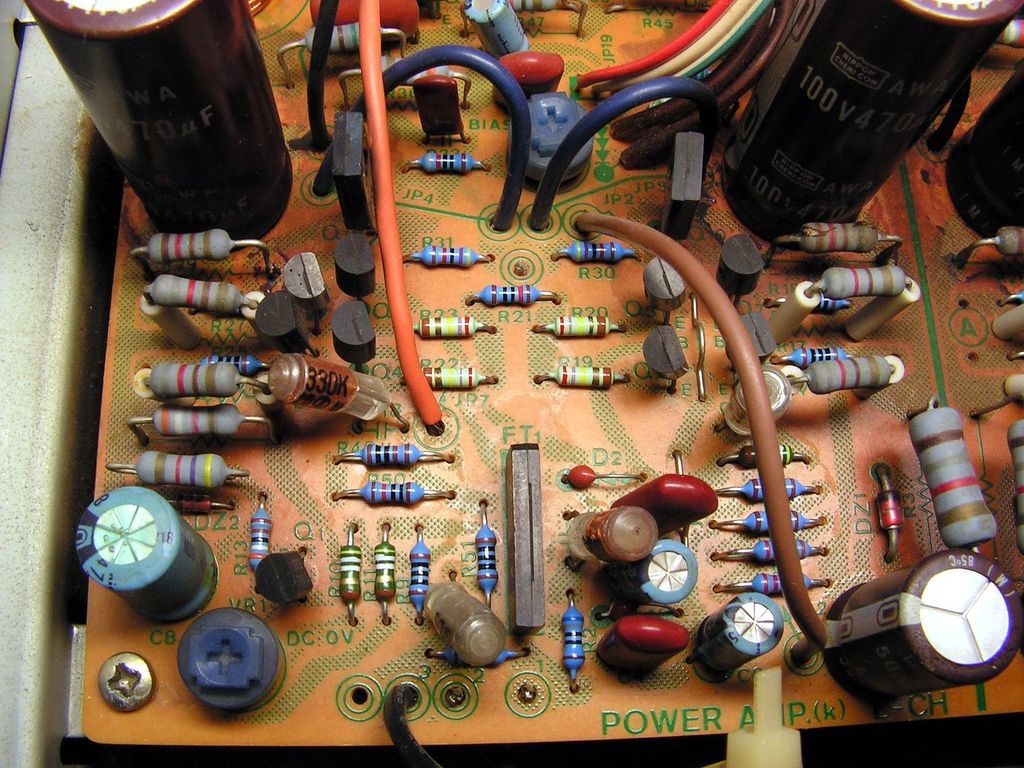

Prvo sto sam uocio jest ovo



netko ko je prije radio ovo pojacalo, jednostavno je zaboravio vratiti ovaj kabel na mjesto... nisam isao provjeravati na shemi koja je zadaca ovog kabela, ali sve jedno... nevjerojatno!

Nadalje, iz kojeg razloga su vadjena 2sa992 iz Sansui Diamond-Differential sklopa i stavljani ovi TO220 tranzistori koji po nicemu ne odgovaraju 2sa992 !?!





Plus toga kod zamjene normalno i stampa je ostecena....



Izgleda da ce biti zabavno.... no otom-potom
Posljednja izmjena: 10 Tra 2015 22:56 od Kale.
Administrator je zabranio postanje.

AU-D9 10 Tra 2015 23:19 #10129

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
No prvo sam se uhvatio hladjenja izlaznog stupnja. Ovo pojacalo koristi za hladjenje izlaznog stupnja tzv. heat pipe. Zanimljivo rjesenje koje uz efikasno hladjenje nudi i manju kilazu samog uredjaja, no kasnije se odustalo od toga (iako je efikasnost hladjenja neupitna) no izgleda da to nije "audiofilski" (kao i mnoge kasnije stvari koje su negativno utjecale na stvaranje fame sto je audiofilski a sto ne), pa su se kasniji modeli pojacala opet vratili na masivne aluminijske hladnjake....

Dakle radi se o ovome:



Na aluminijski dio na koji su montirani izlazni tranzistori ubacena je bakrena cijev u kojoj je fluid, koji odvodi toplinu na radijatore na drugom kraju cijevi. Na slici gore je vec skinut mali rebrasti hladnjak koji drzi bakrenu cijev pricvrscenu u aliminijski dio na koji su montirani izlazni tranzistori.



Vecina kod obnavljanja ovakvih pojacala radi gresku i promjeni samo termalne paste na tranzistorima, no jos je vaznije rastaviti komplet ovaj heat-pipe hladnjak i u njemu ocistito staru termalnu pastu, te nanjeti novu.

Evo kako to sve izgleda kada se lijepo ocisti:



Ima jedna stvar sto mi nije jasna jos iz doba kada je radjeno pojacalo...
Naime pogledajte ovaj niz rupa na radijatoru hladnjaka



To je bilo predvidjeno da se provuce cijev koja bi rebra radijatora drzala na okupu, ali sto je jos vaznije da se prigusi "zvonjava" koja se generira kada ti radijatori zarezoniraju. Ja sam cak vidjao da neke tvornice lijepe gumene trake na rebra aluminijskih hladnjaka (koje i jos teze zarezoniraju nego ovi limeni), pa mi je jos neshvatljivije zasto to nije odradjeno u tvornici.

Ja sam to rijesio ovako...



cijev je tocno 4mm koliko je i rupa, tako da to sve skupa cvrsto stoji, plus toga sam sa tockalom krajeve lagano prosirio tako da to sve skupa stoji vrlo cvrsto...

Posljednja izmjena: 10 Tra 2015 23:22 od Kale.
Administrator je zabranio postanje.

AU-D9 11 Tra 2015 04:01 #10131

  • Abraxas
  • Abraxas's Avatar
  • OŠO ĆA
  • Znalac
  • Postovi: 627
  • Hvala primljenih 2
  • Karma: 2
Eto i kod tebe jedan sa heat-pipe hladnjakom..
Samo pazi kod proba i podešavanja da ga ne okrećeš na bok bez obzira na dostupnost trimera, sjećaš se onog mojeg marantza koji sam radio prije koje godinice, pregrije se i zakuha u roku od minute :)
Administrator je zabranio postanje.

AU-D9 11 Tra 2015 09:11 #10132

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Abraxas wrote:
Eto i kod tebe jedan sa heat-pipe hladnjakom..
Samo pazi kod proba i podešavanja da ga ne okrećeš na bok bez obzira na dostupnost trimera, sjećaš se onog mojeg marantza koji sam radio prije koje godinice, pregrije se i zakuha u roku od minute :)

Uf... :huh: pa zar ne bi trebala cijev biti popunjena sa tim fluidom :hmm: bas radi ovakvih situacija? No kako vidim, kod Sansuia se nisu bazirali samo na heat-pipe, kao sta vidis masivan je i aluminijski nosac tranzistora, plus i on sam ima aluminijska rebra za hladjenje, a i bias tranzistori su montirani na taj alumiijski komad...
Administrator je zabranio postanje.

AU-D9 11 Tra 2015 09:11 #10133

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Jos jedan cudan detalj... pogledajte ove plave otpornike oko ulaznog fet diferencijala i u DD sklopu...



naime prijasnji mestar je dao si dosta truda i zamijenio brdo karbon film otpornika sa ovim metal film. Ja to inace ne volim raditi na vintage uredjajima, jer osim sto ovi 1/4W karbonski otpornici su dosta trajni (iako za danasnje pojmove vecih tolerancija), no ipak sam misljenja da oni daju odredjeni shtih zvuku... no to je samo moj osobni stav, koji ne mora biti i jedini mjerodavan.

No sto je posebno cudno, nije promjenio niti jednu "bobica" diodu, pa niti jedan fusible otpornik!?!

Plus toga, plocica je detaljno oprana sa strane vodova (nema sto skinut detaljno kalofonij a i tragovi lemljenja), no ne svidja mi se da se prelemljivani i ovi styroflex kondenzatori koji su vrlo osjetljivi na vrucinu lemila (zato im se i moraju ostavljati duze negice)

Jos nesto... iako su ovi 470uF/100V bili unutar tolerancija ipak se moraju mijenjati



ako se ne vidi, evo ovdje uvecano....

Administrator je zabranio postanje.

AU-D9 11 Tra 2015 09:12 #10134

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Nastavak slijedi...



Posljednja izmjena: 11 Tra 2015 09:15 od Kale.
Administrator je zabranio postanje.

AU-D9 11 Tra 2015 09:29 #10135

  • soundnewsdino
  • soundnewsdino's Avatar
  • OŠO ĆA
  • Administrator
  • Postovi: 283
  • Hvala primljenih 3
  • Karma: 2
Majstore,

malo ću ti uzrupirat temu... ;)
Jel se isplati ovo kupit i onda bacit na osvježavanje?
www.sound-news.net/oglasnik/ad/pojacala-...15/harman-kardon,647
Posljednja izmjena: 11 Tra 2015 09:29 od soundnewsdino.
Administrator je zabranio postanje.

AU-D9 11 Tra 2015 10:06 #10136

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
soundnewsdino wrote:
Majstore,

malo ću ti uzrupirat temu... ;)
Jel se isplati ovo kupit i onda bacit na osvježavanje?
www.sound-news.net/oglasnik/ad/pojacala-...15/harman-kardon,647

Moram kazati vrlo lijepo ocuvani uredjaji, uz povoljnu cijenu!
Pogledao sam malo i iznutrice, izlaz vrlo solidno rijesen ovako na brzinu pogledano, dok pream mi se jos vise svidja...
Shemu nisam trazio, jer sad nism niti u mogucnosti, ali poznavajuci HK iz tog vremena, isplativa investicija!

No dali se isplati ici u refresh, to svako treba rascistiti sam sa sobom...
Evo ako uzmem za primjer ovaj AU-D9...
puno tu faktora je u igri, tehnicki... opticki... emocionalni... zvukovni... modni... i sta ja znam vec sto jos...

Cinjenica je jedno, da ovi AU-D9, pa veci brat AU-D11, i moduficirani veci brat AU-D11 II su vrlo solidno napravljeni, cak dapace u pravoj maniri ondasnjeg Sansuia, a zanimljivost mu je da od ulaza pa do izlaza DC propustan! Dakle niti jednog kondenzatora na putu signala (kada se iskljuce filteri i ton kontrole)!
No iz nekog cudnog razloga, nisu bas omiljeni kod ljubitelja Sansuia (sto je mozda u neku ruku i dobro, jet i "obicni" smrtnici se mogu tako docepati pravog Sansuia).
Naime iako je ovo preteca kasnijeg razvoja Sansui Aplha pojacala, ova serija se teze prodaje medju ljubiteljima vintagea.
Nas Doc je davno imao ovo pojacalo, i nije bio zadovoljan sa njime, kako on kaze, da je vrlo lako odlazio u clipping. Ja i sada tvrdim da nesto onda nije bilo dobro na njegovom modelu, jer AU-D9 je lijepo i mocno dizajniran, kako sa napajanjem (vrlo vazno!) tako i sa poluvodickom podrskom a i hladjenjem, tako da ima sve preduvjete da mu niti jedan teret ne pravi probleme. Doc je imam peh, pa je muku mucio sa clippingom...

Dakle, jer se iplati refreshirat... pa najgora je solucija da ovo pojacalo (mislim na AU-D9) ostane ovako kako je bilo, em zvuk muljav (sto zbog problema sa godinama sto zbog "usavrsavanja" i aljkavosti od strane bivsih tehnicara) em ima aromu od lezanja ko zna gdje, em nije bas cist (pogotovo unutra).
Ovakav kakav je bio, nitko ga ne bi niti pogledao, dakle jedno je jasno, mora ici u refresh, a koliki i koliko duboko ni sam vlasnik jos nije na cisto...

Ja nisam objektivan (jer ipak se radi o Sansuiu :) ), ali da nemam vec dovoljno (i vise nego dovoljno :) ) vintage uredjaj, ja bih ga vrlo rado udomio!

Nadam se da sam bar donekle na ovom primjeru docarao problematiku "jel se isplati?"
