No ajmo malo slikica ka sta sam i obecao... odmah cu se ograditi da tempo objavljivanja ce ici vrlo sporo, jer jednostavno kad budem moga, postati cu nove slike... dakle...

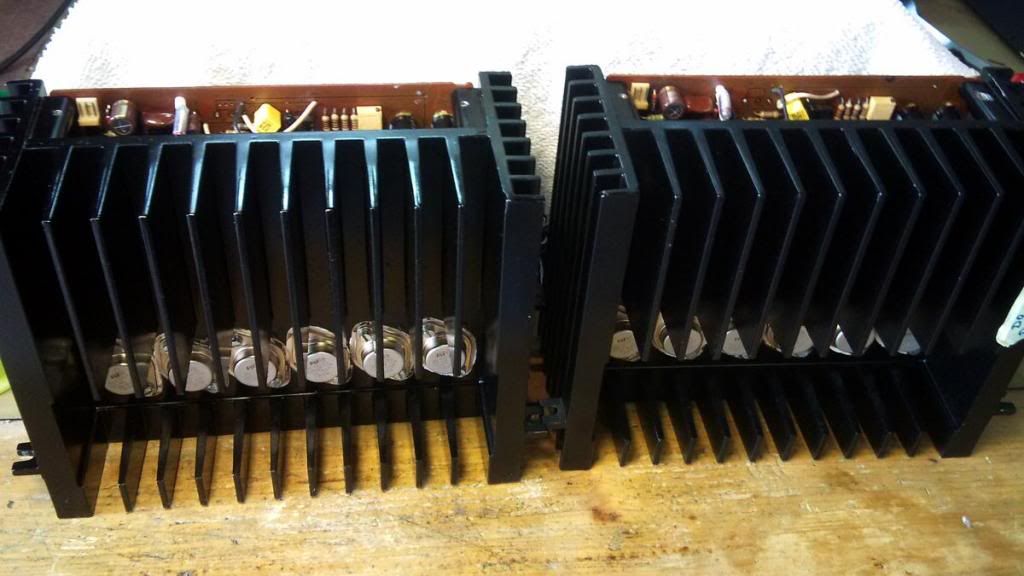

Prvo sam uvatija raditi driverski dio na koji je montiran hladnjak sa izlaznim tranzistorima.

kako se vidi, nije bas bilo klinicki cisto, no jos nisam tada nista sumnjao...
ali molim lijepo pogledati sliku dolje...

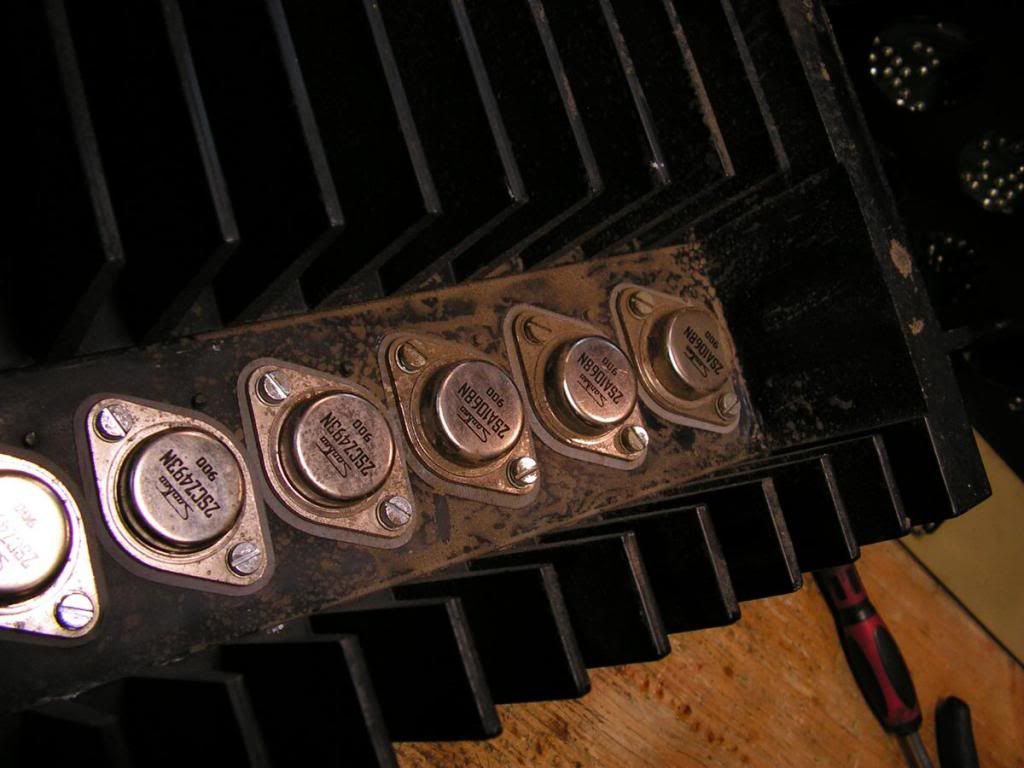

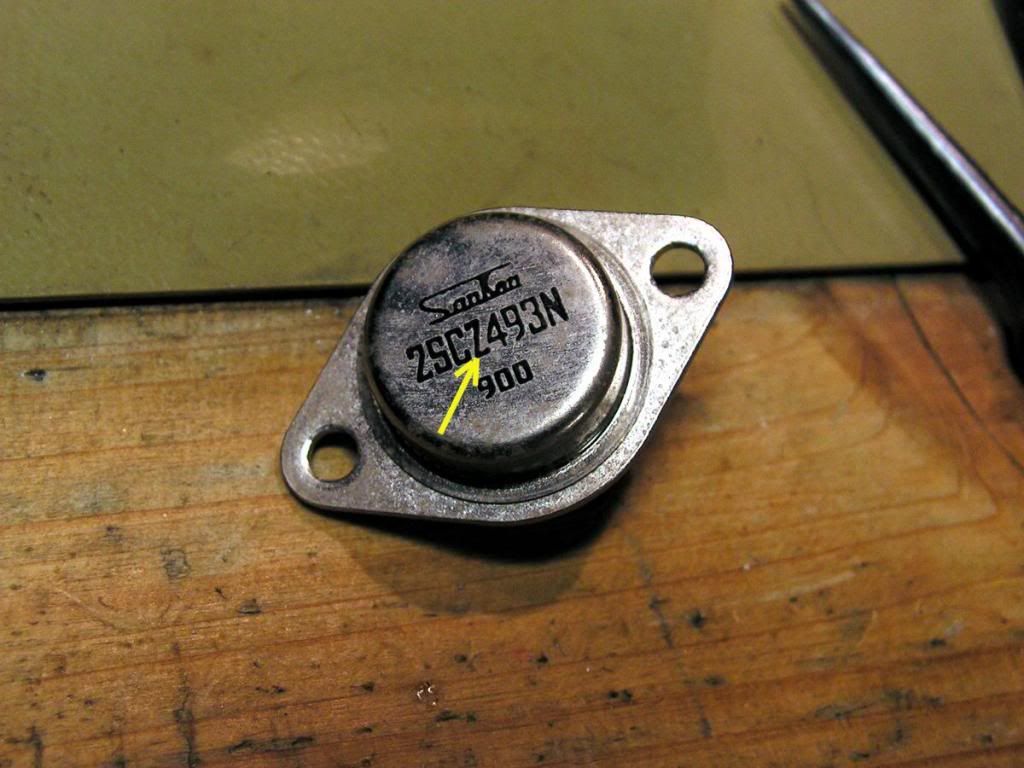

Iako su mi fontovi od ovih Sankena cinili se originalni, nekako mi je sumljivo bila tanka metalna baza od kucista TO3 tranzistora, i kada sam prvog tranzistora izvadio... cudu nije bilo kraja! Da, to su laznjaci! I na slici gore umjesto da su napisali 2SC2493N, napisali su 2SCZ493N nevjerojatno!

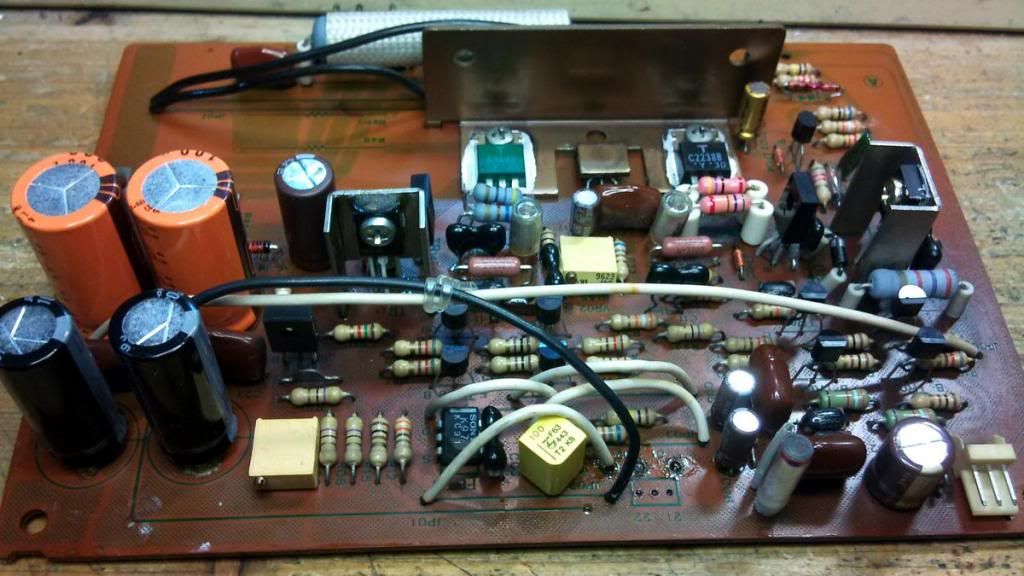

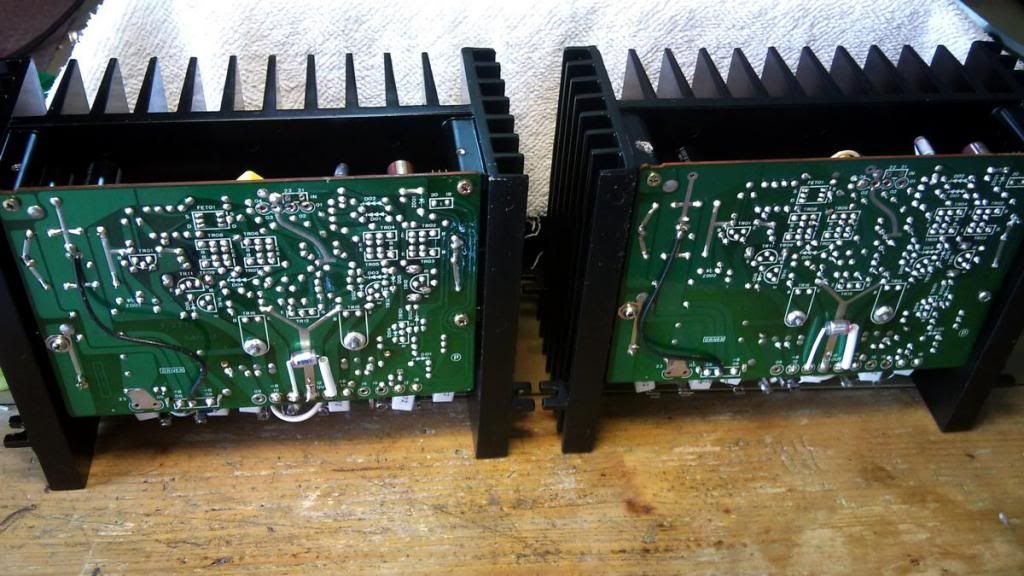

Evo driverske plocice jednog kanala

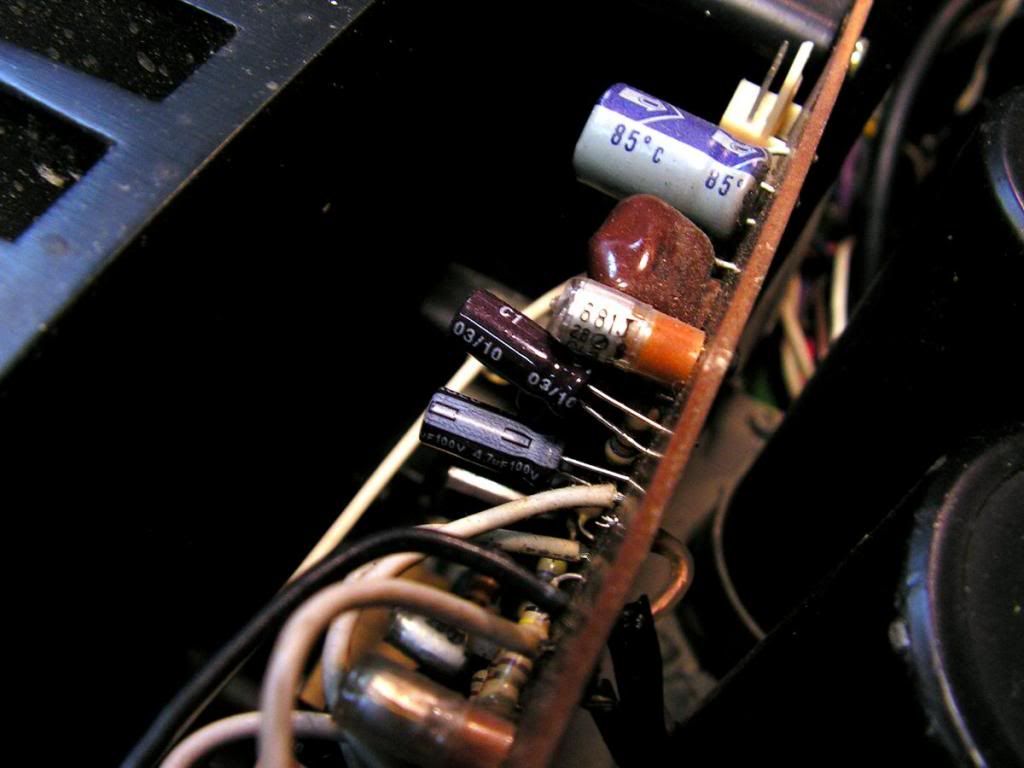

na kojoj se lijepo vidi ova dva elektrolitska kondenzatora da nisu tvornicka, pogotovo sto su nogice od njih ostavljene opasno duge, pa postoji opasnost da se, uslijed nepredvidjenih okolnosti cak i dodirne, a onda to nije elektricki lijepo...

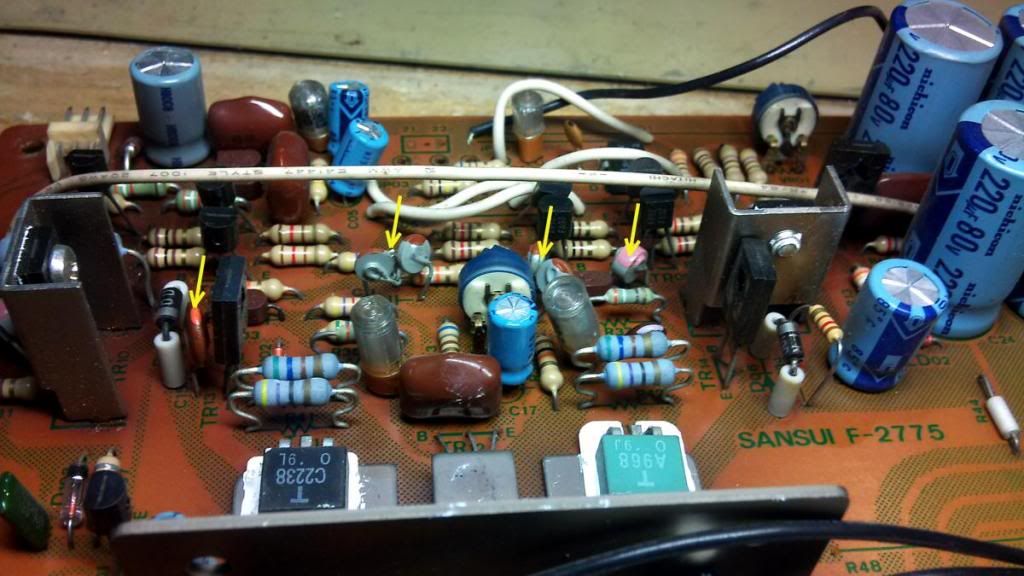

a evo jedne od driverskih plocica izvadjena, jos je ova dobra, bar ima originalne driverske tranzistore, ali ova druga ne... no strelice pokazuju da je prijasnji mestar pokusao odstraniti zlokobne "black Flag" mica kondenzatore sa opet prirucnim kondenzatorima iz kutije koje je imao, pa tu ima cak i serijskih spojeva (da bi se bar priblizno dobila vrijednost kapacitivnosti)

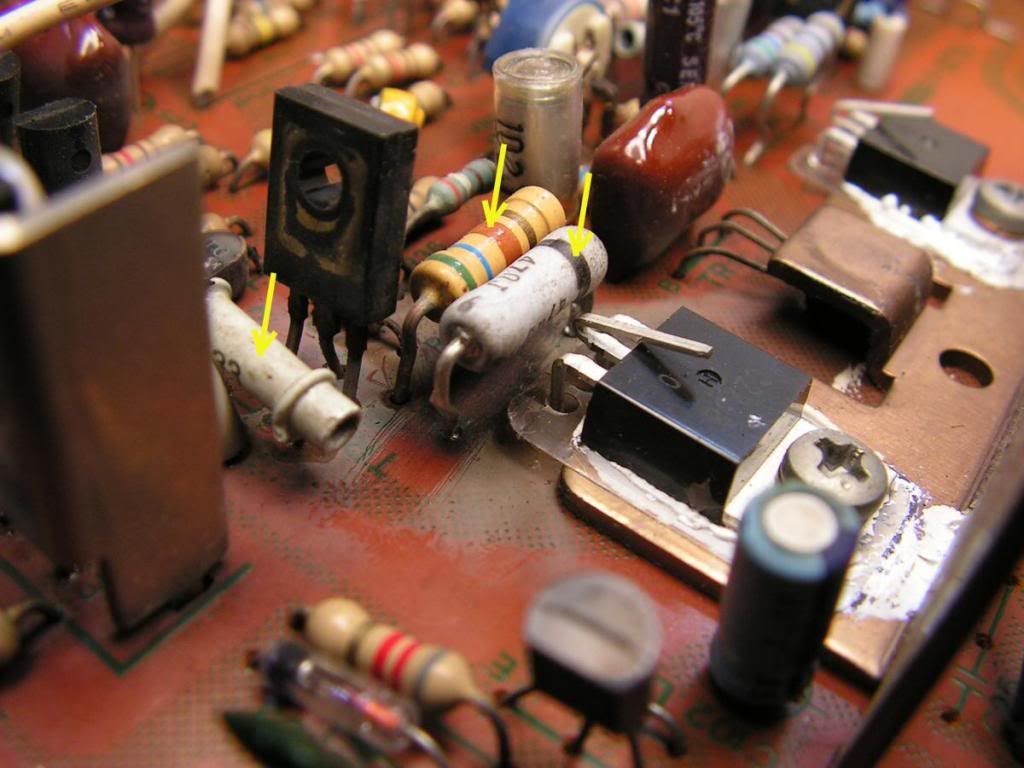

Ovdje se cak lako moze sumnjati da su ovi driveri i fake, ali sta je znakovito, mestru je bilo lino cak i odkinuti nozicu kolektora, vec je digao u zrak. Dodatne strelice kazuju jos neke izmjene elemenata iz kutije sa prirucnim dijelovima.

Evo malo i primjera specificnih problema koji se javljaju na vintage elektronici

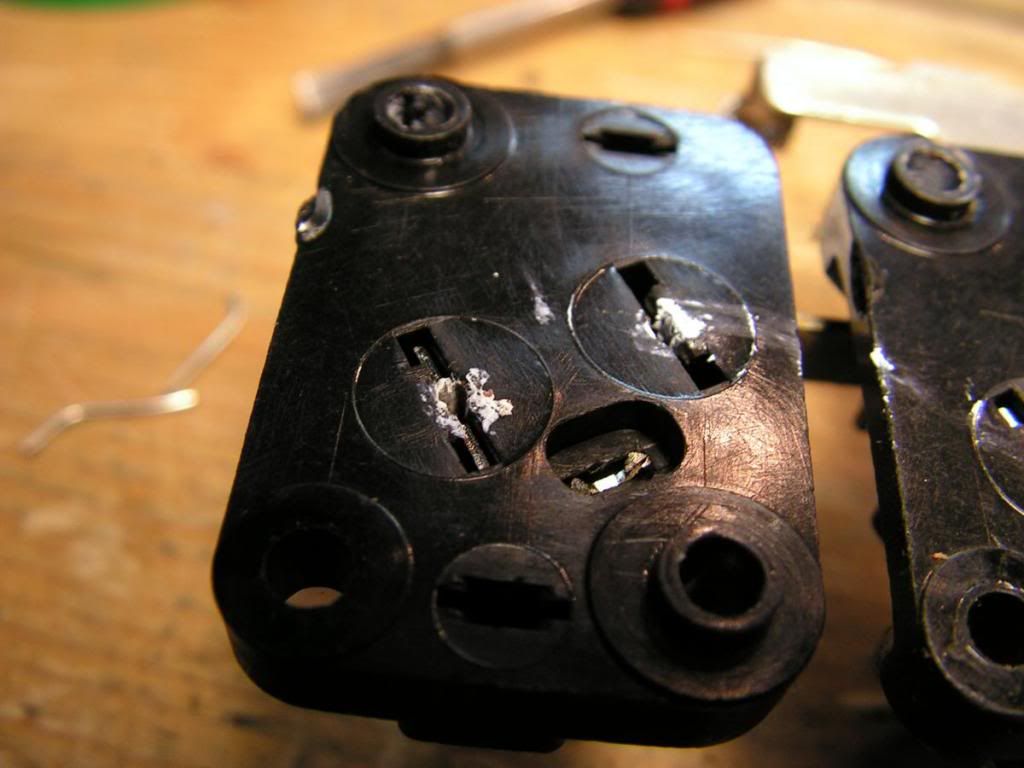

ili zaprljanost termalnom pastom TO3 socketa (zbog prekomjerne uporabe termalne paste)

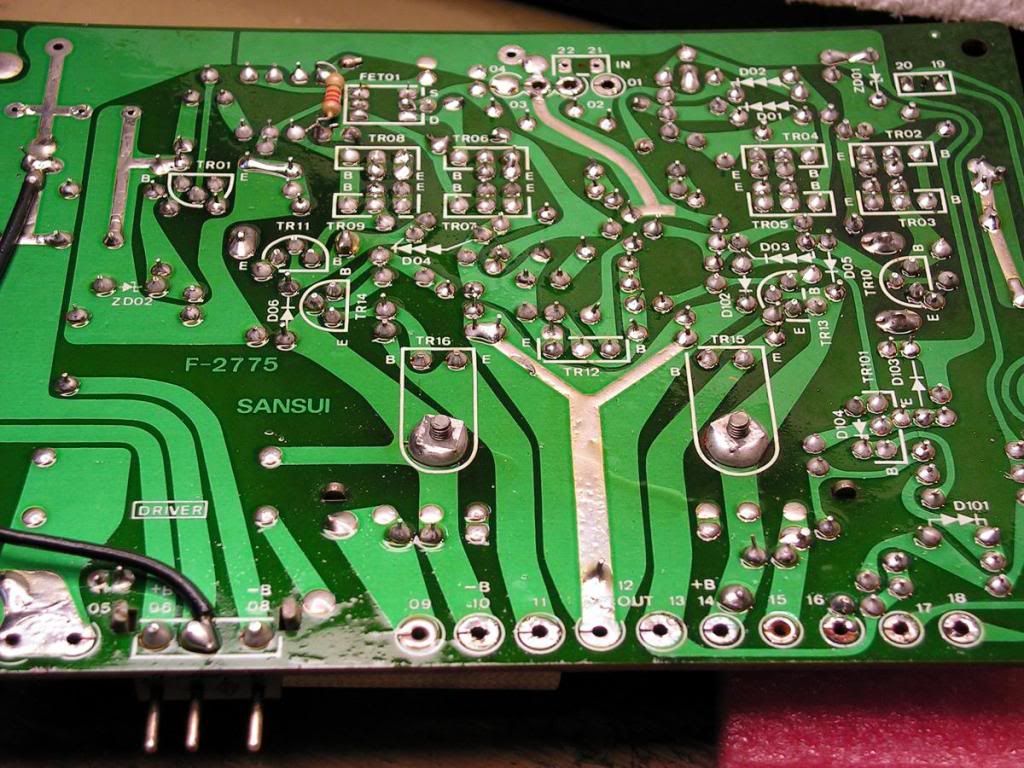

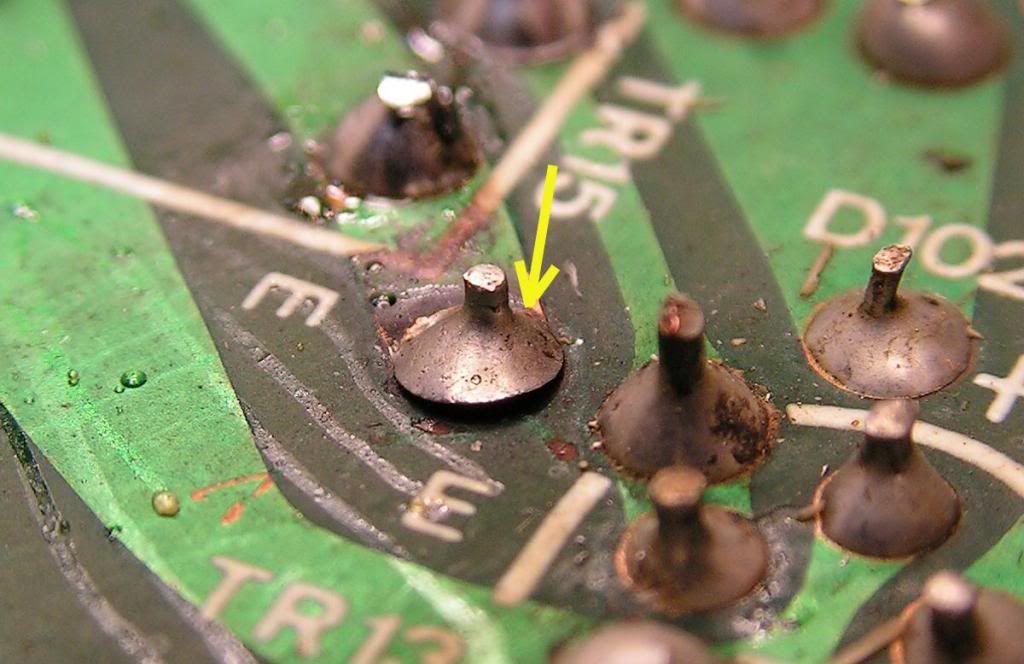

Ili kako su sve ove godine izgledala lemna mjesta spoja kabela na plocicu

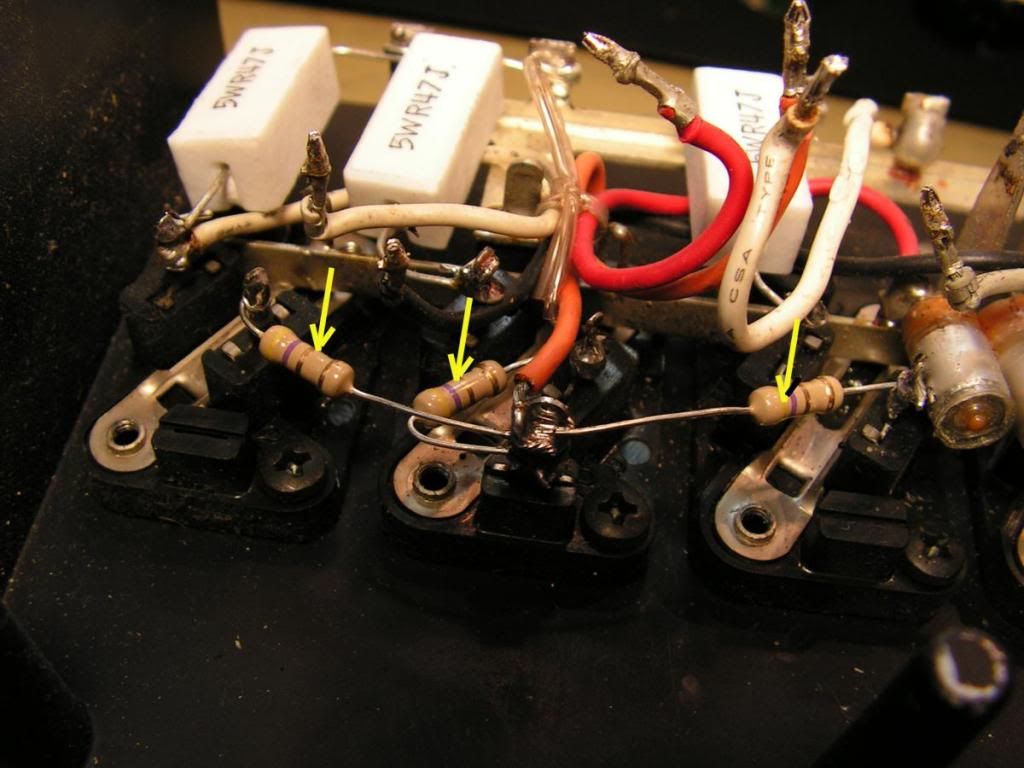

Ovi bazni otpornici nisu fusible, vec klasicni karbonci, a to nije bas dobar izbor ovdje

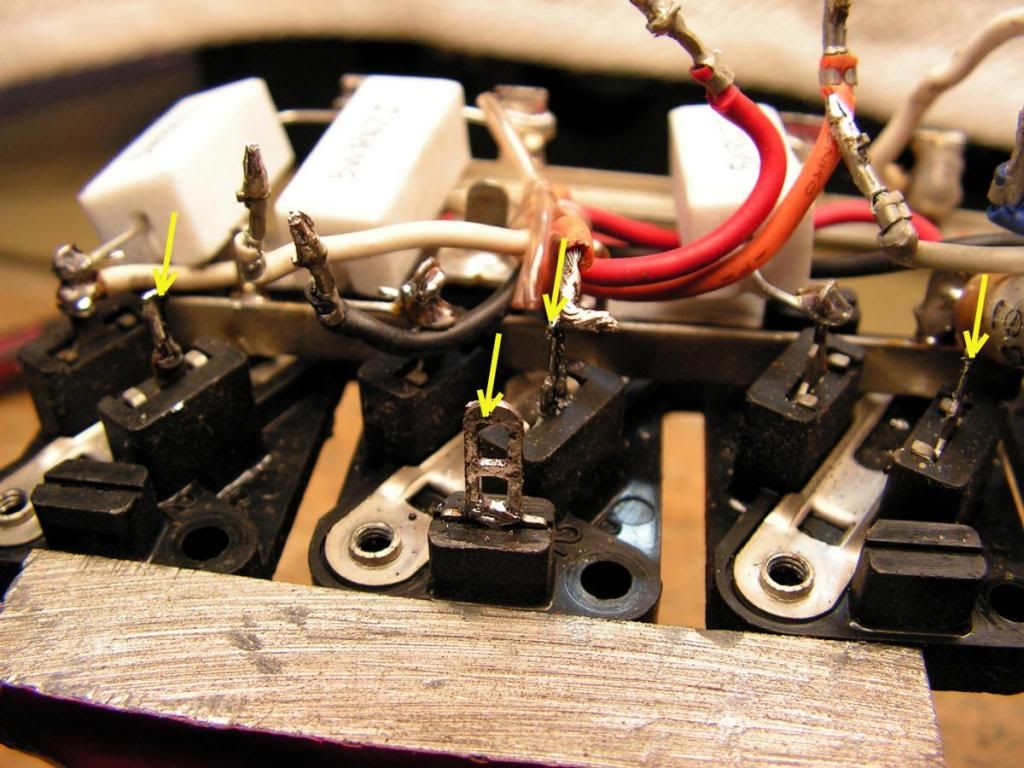

pa je trebalo sve spojne usice dobro ocistiti od ostataka nozica starih otpornika i starog lema, i pripremiti ih za prihvat fusible otpornika

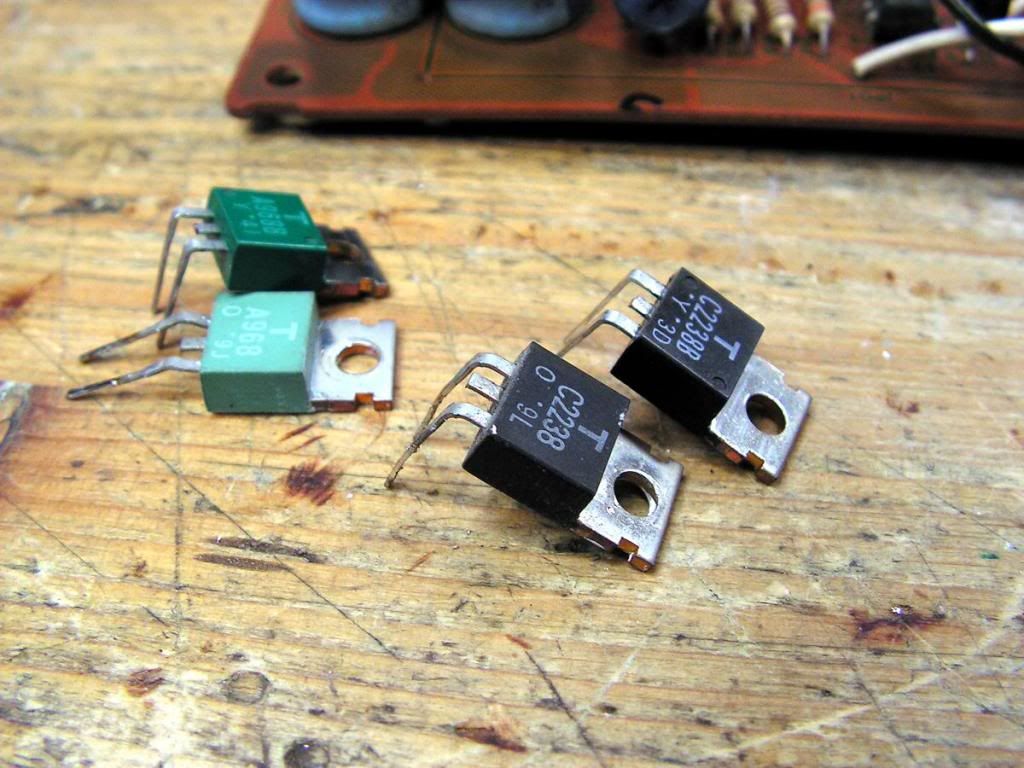

A evo i novog para driverskih Toshiba tranzistora (par tranzistora iza)... ovi sa oznakom "B" su veceg probojnog napona (200V umjesto 160V)


po ovoj slici moze se zakljuciti da je bilo dobrog zagrijavanja driverskog para, jer je cak i eloksacija hladnjaka posvijetlila

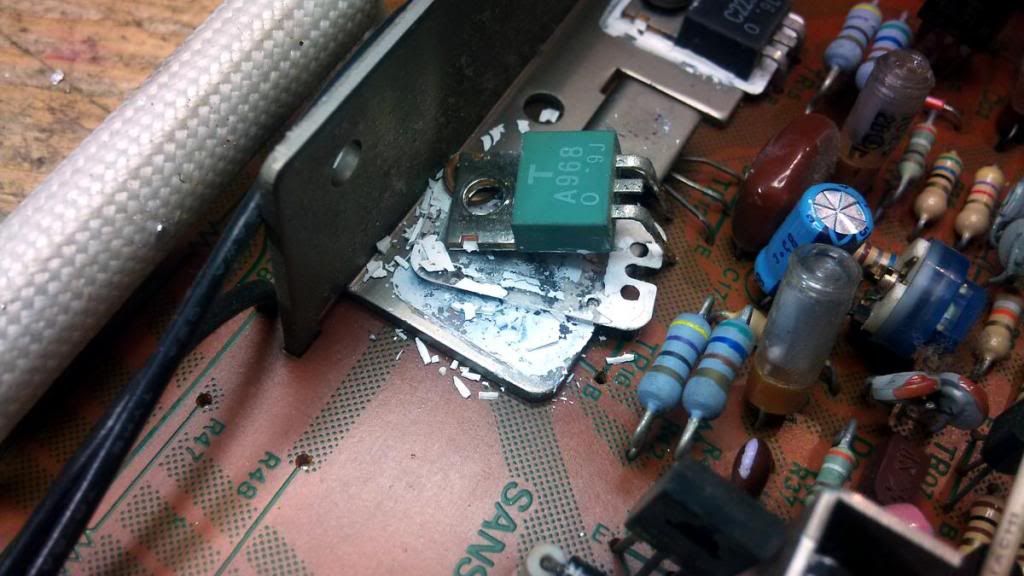

a pogledajte u sto se pretvorila termalna pasta:

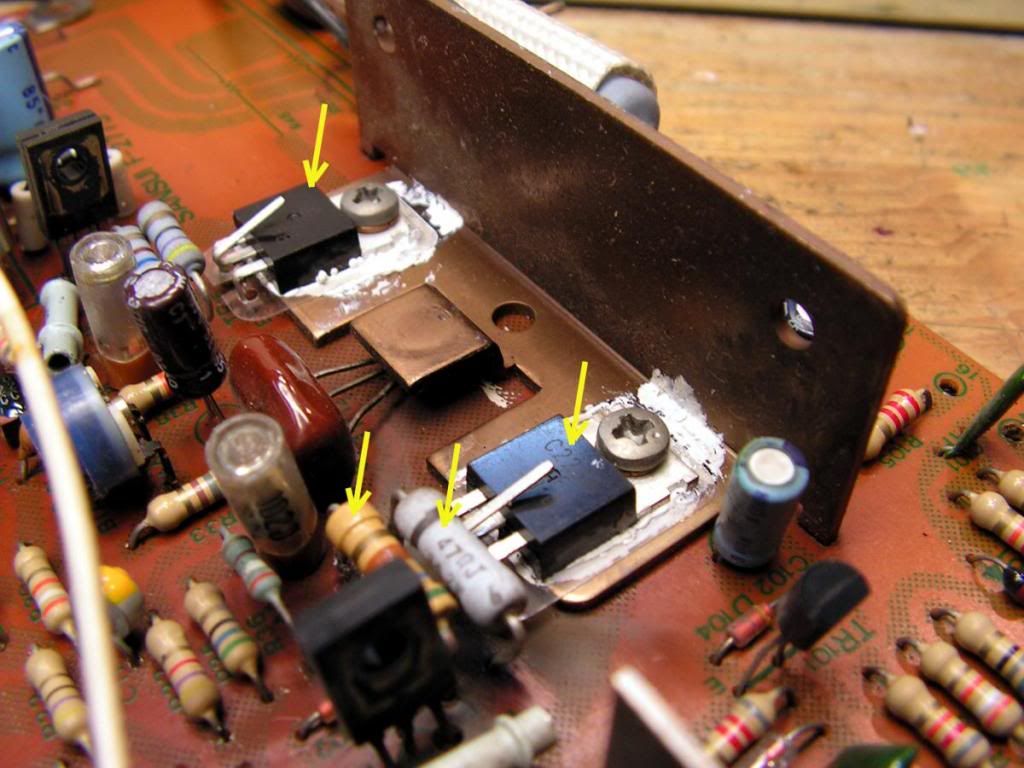

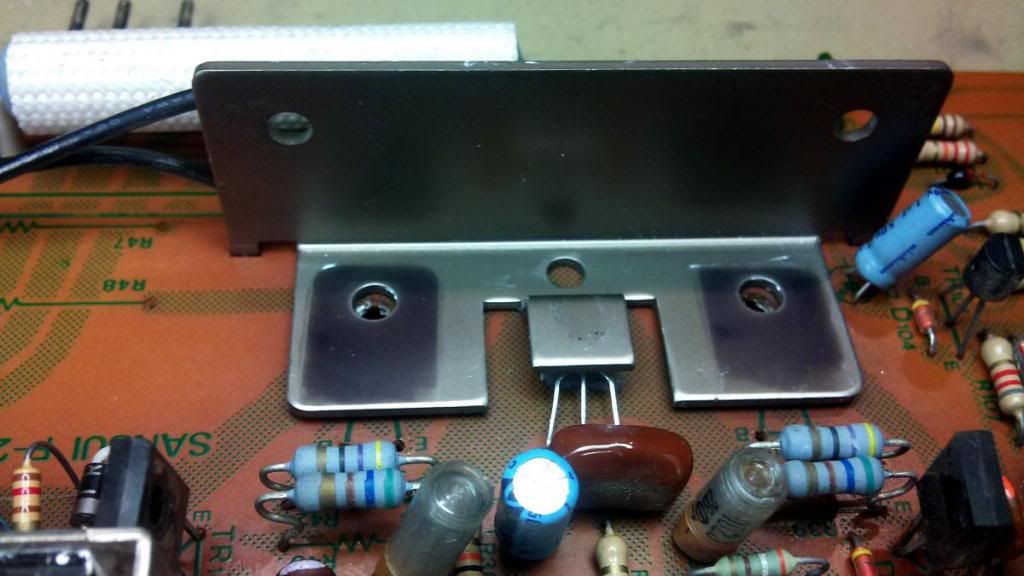

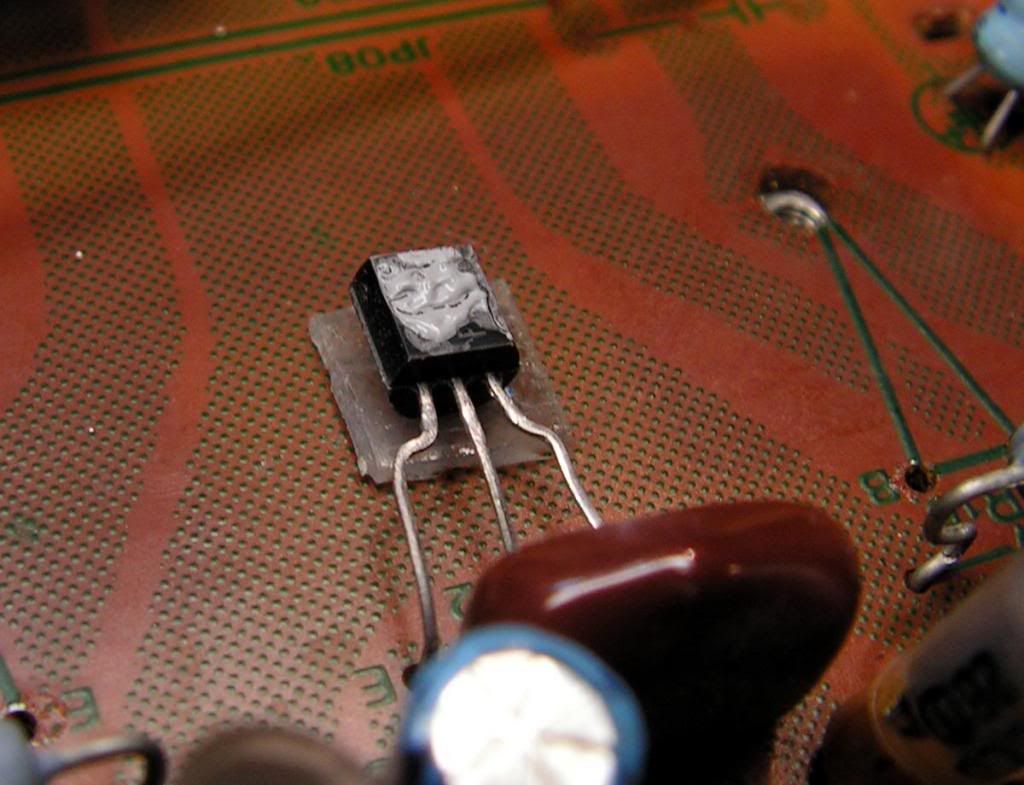

Zamijenjen je i BIas tranzistor (koji ide ispod hladnjaka driverskih tranzistora), i kako je njegovo kuciste za mrvu manje, morao sam ga montirati sa ovim umetkom tako da uvijek ima dobar mehanicki spoj sa hladnjakom, termalna pasta je ona sto se koristi za procesore.

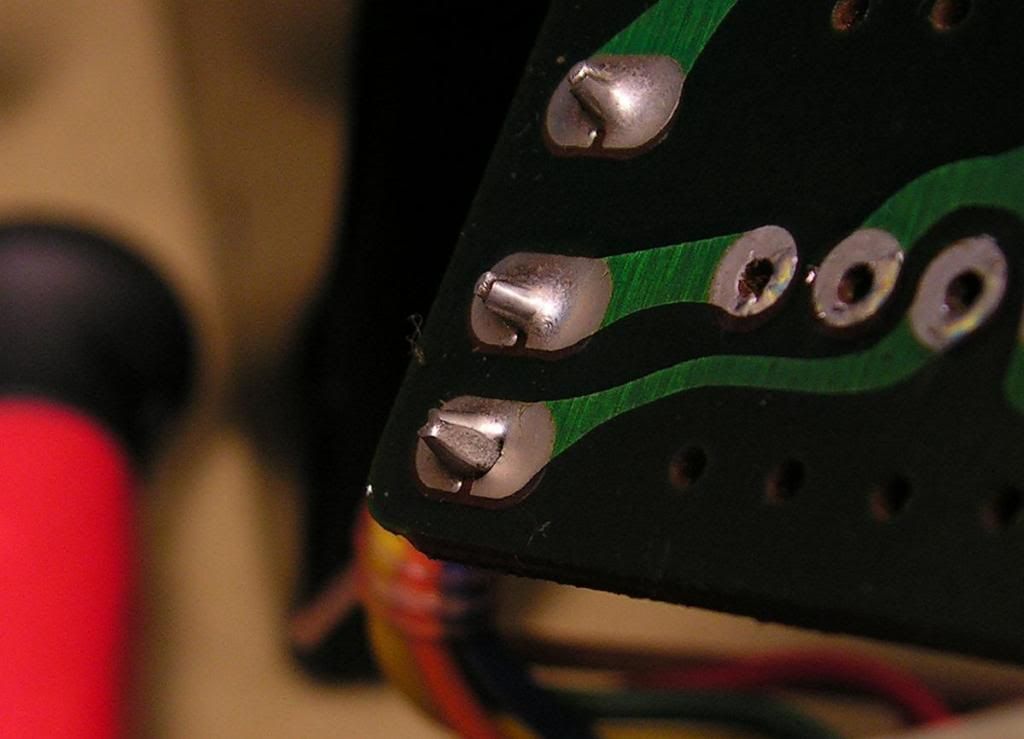

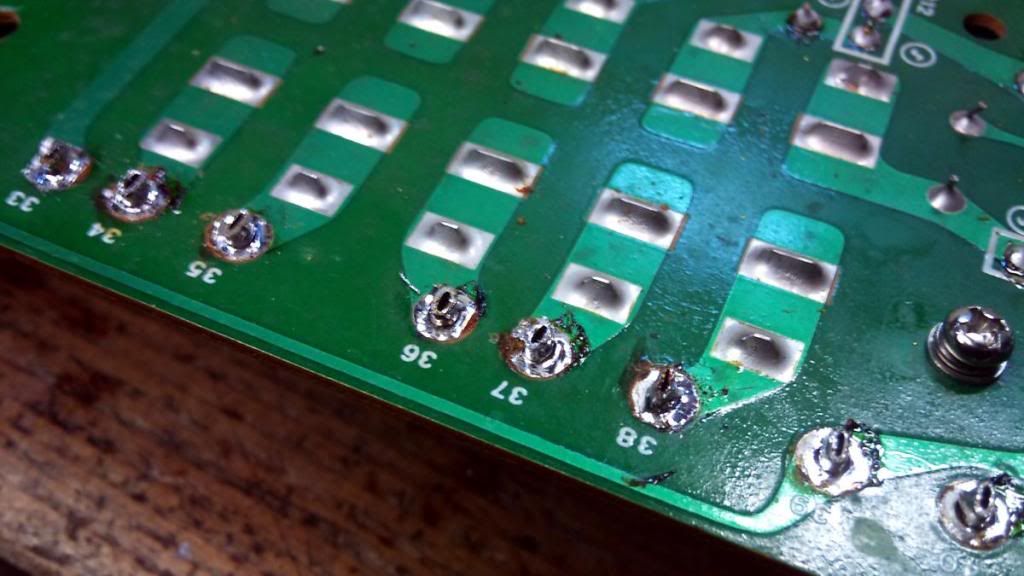

trebalo je i popraviti neke lemne spojeve na nacin da se stari prvo uklone, pa tek onda nanese novi lem

I na kraju evo finalnog rezultata

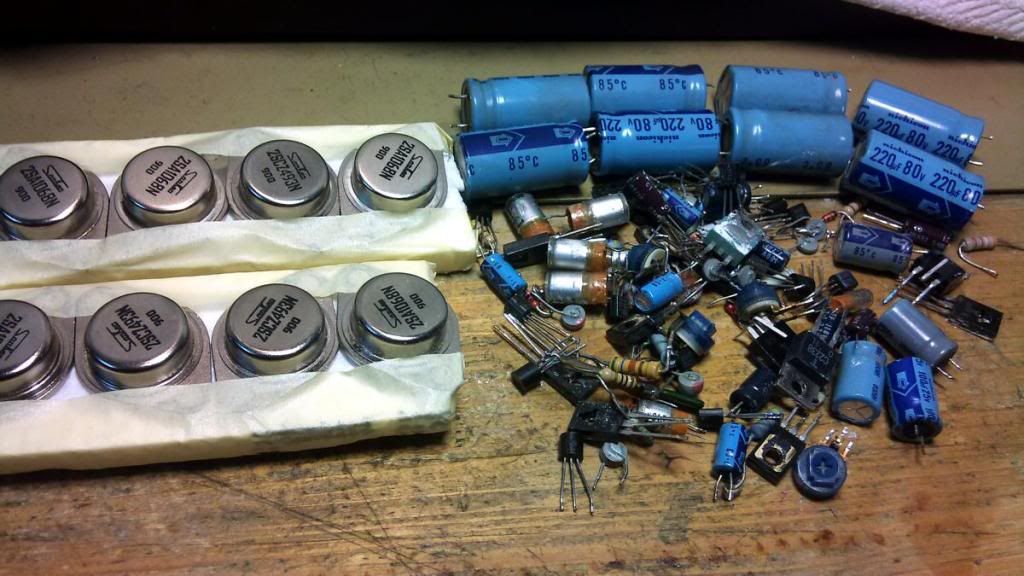

a sto je samo u ovom dijelu zamijenjeno....

Barba,lijepo je ponovno te vidjeti

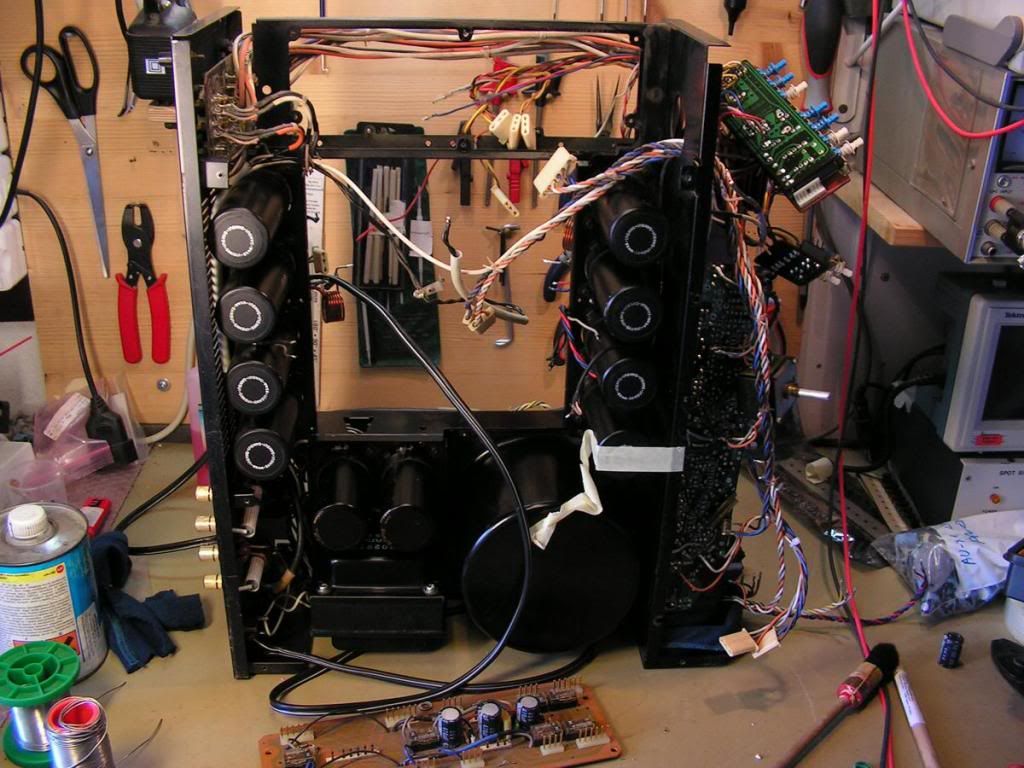

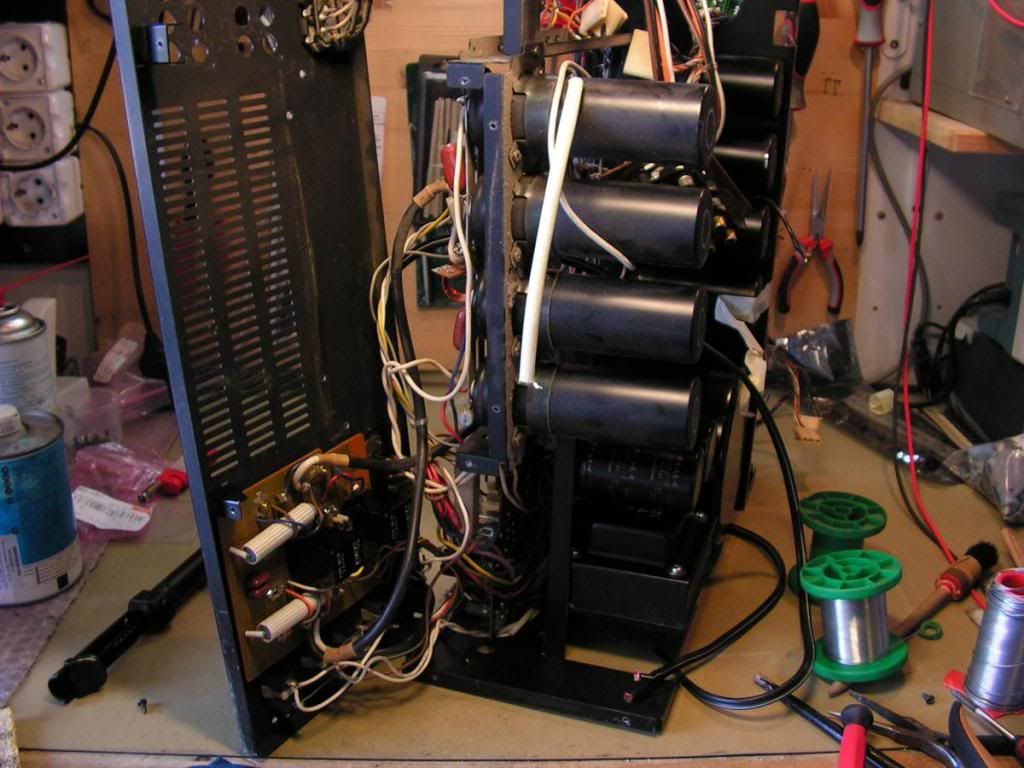

Inace... evo par slikica kako izgleda pojacalo (i subshasija) tijekom remonta...

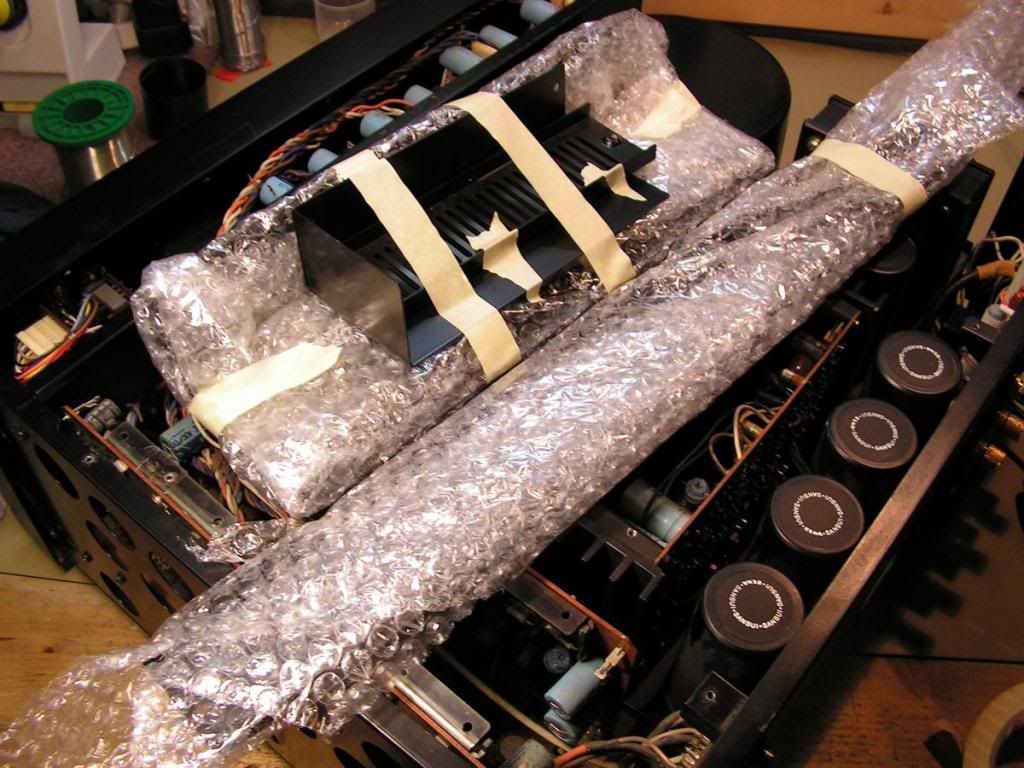

a treba se i pobrinuti da se slucajno skinuti elementi kucista ne ostetu dok traje remont...
