Objavljeno: 12 Dec 2011 u 20:56

Evo jos malo slikica o napretku radova na ovom G801....

dakle... evo ga, selektori smontirani, nalemljeni nazad na svoja mjesta i plocica namazana sa novim slojem kalofonija...



a ovo potenciometri na kupancu u ultrazvucnoj kadici...



no balance pot, i nakon vise uzastopnih trotura u kadici, i dalje je shushkao, i nema druge, nego ga otvoriti. Naime ove male potenciometre je vrlo tesko rastavljati, jer je osovinica zakivana

i evo ga... ociscen

Objavljeno: 12 Dec 2011 u 21:00

Evo tone control plocice ... prije



i poslije



u ulaznom stupnju sam koristio Elna SilmicII a u tone control dijelu Nichicon MUSE KZ, i to samo zato sto Elna mi ne moze stati, inace bih i ovdje koristio SilmicII

Objavljeno: 17 Jan 2012 u 11:48

Evo... nastavak rada na ovom G801.

Prvo tuner plocica, prvo sam sa tuner sprejem dobro ocistio samu plocicu. Naime kako je otvorena, tokom godina nakupilo se svakojake prljavstine, pa je trebalo dobro ocistiti sa tuner sprejem, Tuner spej ima karakteristiku da ishlapi 99%, pa ne ostavlja nikakav trag na plocici, sto je kod tunera vrlo vazno. Nadalje pristupilo se promjeni elektrolita, ciscenju deemphasis fm preklopnika, promjeni serijskih dioda... no evo slikica...



Na gornjoj slici, u daljini se vidi i stabilizirano napajanje od tunera, takodjer vec sredjeno..



Inace, vrlo je zeznuto raditi na tunerskoj ploci zamjenu elektrolita, jer ih ima veliki broj, a sa donje strane (gdje je stampa) ima kabela ko u prici, pa treba biti vrlo oprezan i skoncetriran da se lemilicom ne spali izolacija kojeg, a opet treba paziti da lem bude kvalitetan...

Objavljeno: 17 Jan 2012 u 11:59

... Front End... vecina ekipe bizi od ovog posla ko od vraga, no nakon 30 i kusur godina i to treba obaviti. Pogotovo se zasporka kontakt mase kliznog djela promjenljivog kondezatora, pa se ima problema sa ugadjanjem stanice. Ja to rijesavam sa deoksidnim tekucinama, a na kraju tretiram sa Kontakt 61 sprejem (za zastitu). No tu treba biti vrlo oprezan, pa tretirati samo spojeve, nikako lame od kondezatora koje trebaju ostati suhe i ciste. Normalno, nakon tretiranja sa deoksidnim tekucinama, sve dobro isperem sa Tuner spejem, pa tek onda tretiram spojeve sa Kontakt 61 sprejem. Evo slika...
Mjesto gdje se nalazio Front End



Pa kako je izgledao odozdo:



i ovdje jedna napomena... nije bas slucajno zasto je Front End napravljen od Vitroplasta a ne od Pertinaksa, naime Vitroplast ne upija vlagu, i mnogo je stabilniji nego pertinaks. Plus toga, nakon sto sam prelemio sve spojeve, dobro sam oprao sav kalofonij a novi nisam nanasao. Jer na ovom sklopu svaki parazitni kapacitet je nepozeljan. Evo kako to izgleda nakon ciscenja i prelemljivanja



A evo ga i nakon ciscenja

Objavljeno: 17 Jan 2012 u 12:34

Evo i phono preampa... bio ovakav



sad je ovakav.





kao sto vidite, opet sam stavio ove face to face 10uF elektrolite (u sredini), naime iako sam imao bipolarce, nisam ih stavljao, nego sam opet htio drzaiti se slijepo originalnog dizajna (koliko se to moze)... Ovde sam tranzistore vadio vanka i provjeravao im hfee i bili su u redu....

Objavljeno: 17 Jan 2012 u 13:11

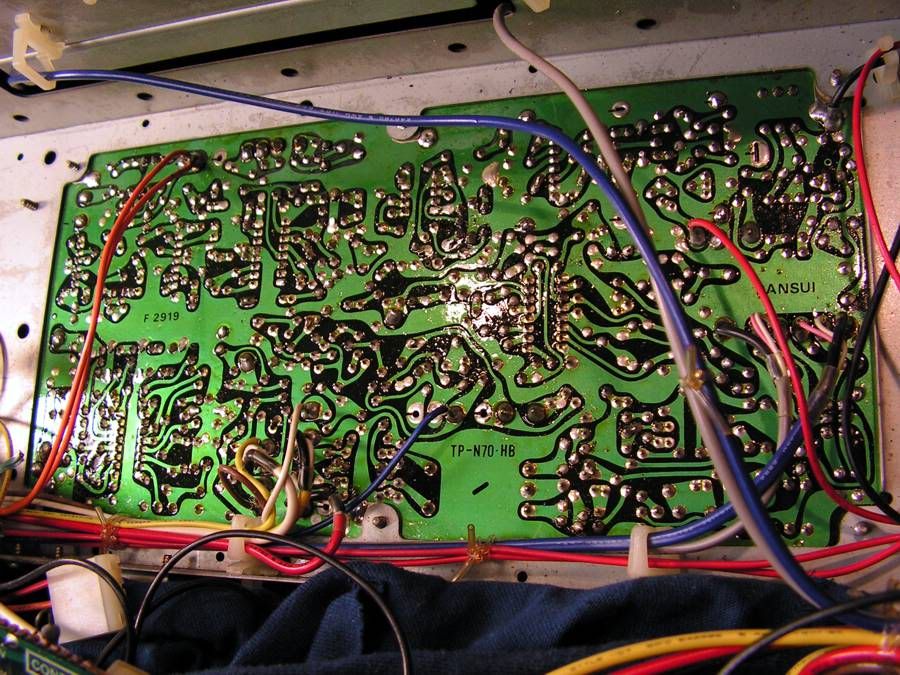

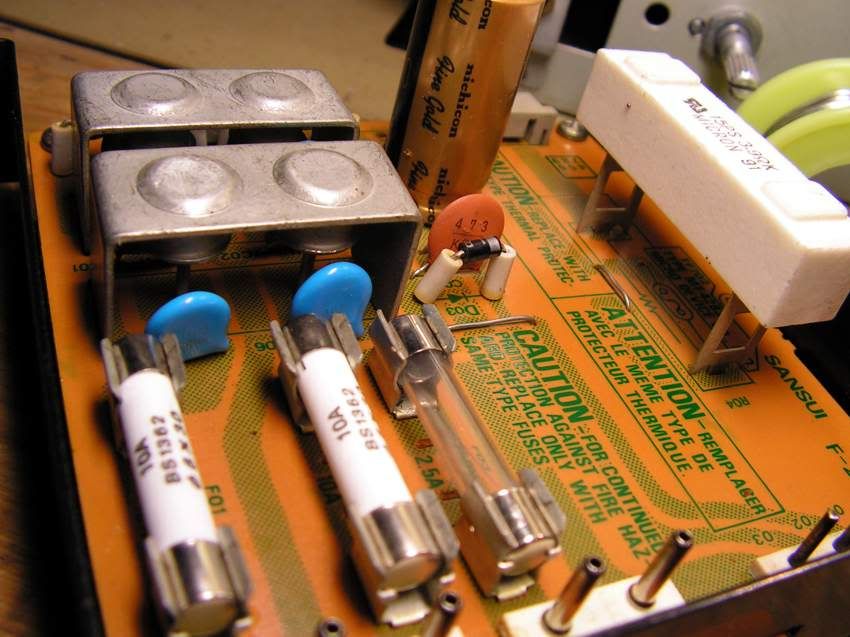

Evo i ispravljackih ploca za napajanje izlaza, na njima sam mijenjao i keraike, jer nakon ovoliko godina mogu unasati vise shuma kod preklapanja dioda nego da ih nema... dakle evo prvo kako je bilo...



i kako je sada...





drugi kanal...
