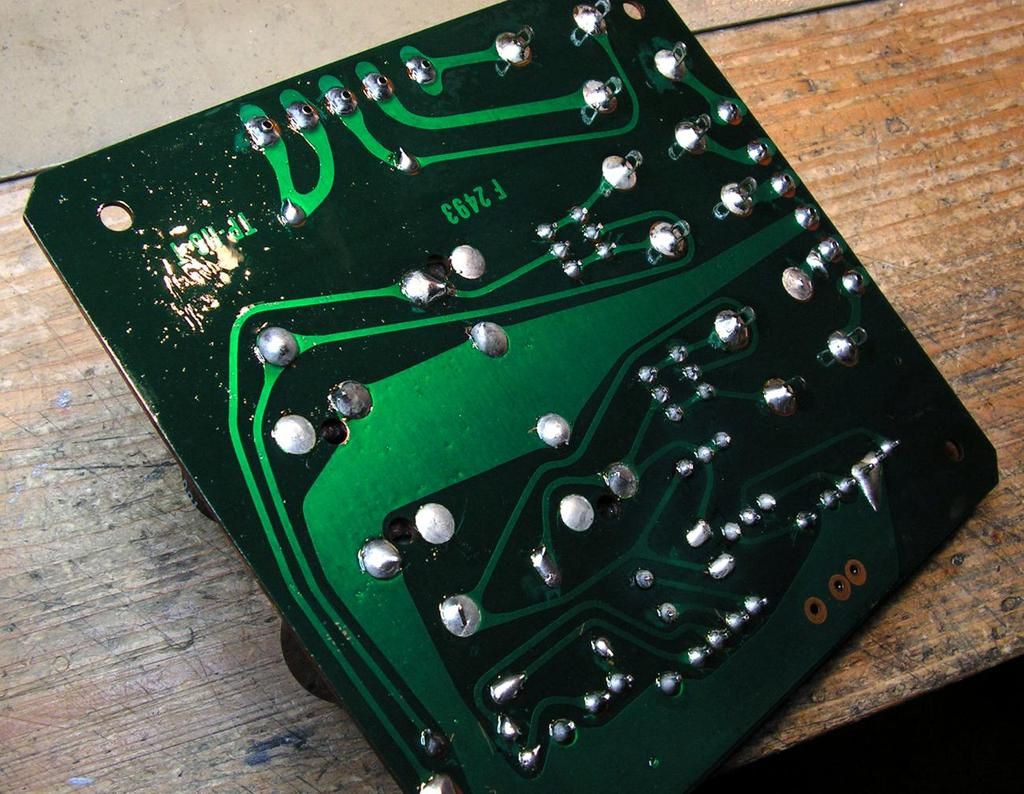

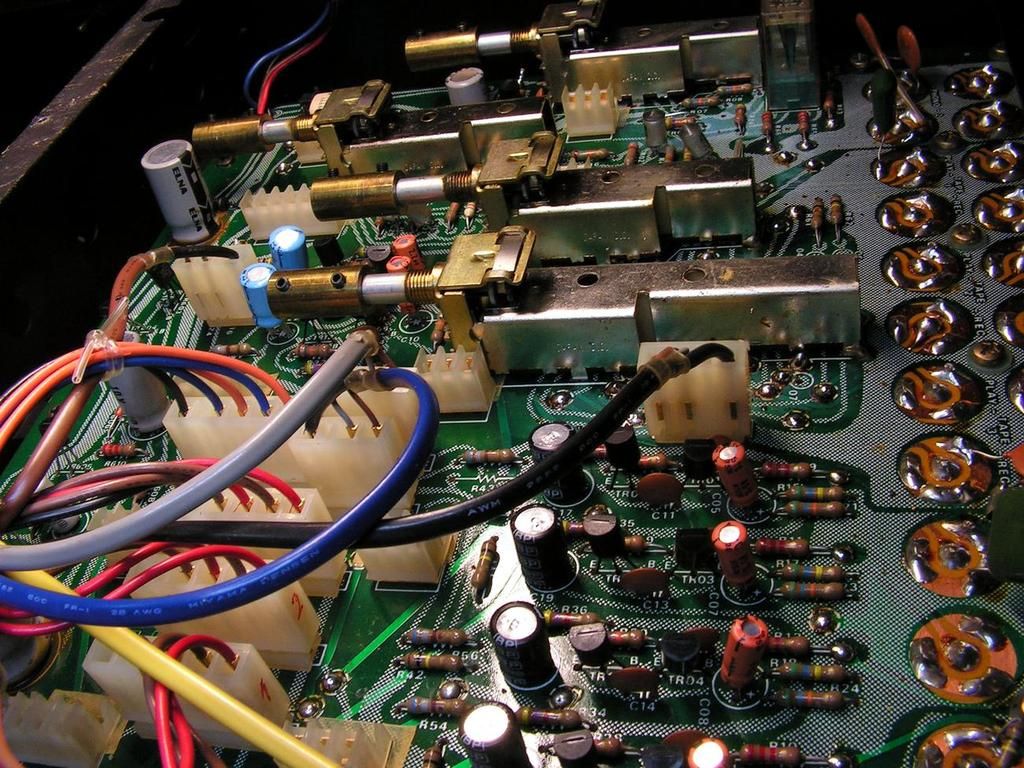

.... i evo i plocice sa donje strane na kojoj sam odstranio stari lem na svim pass-through vezama i sa spojeva konektora... spremna je za sanaciju....



a evo i prekidaca vanka...

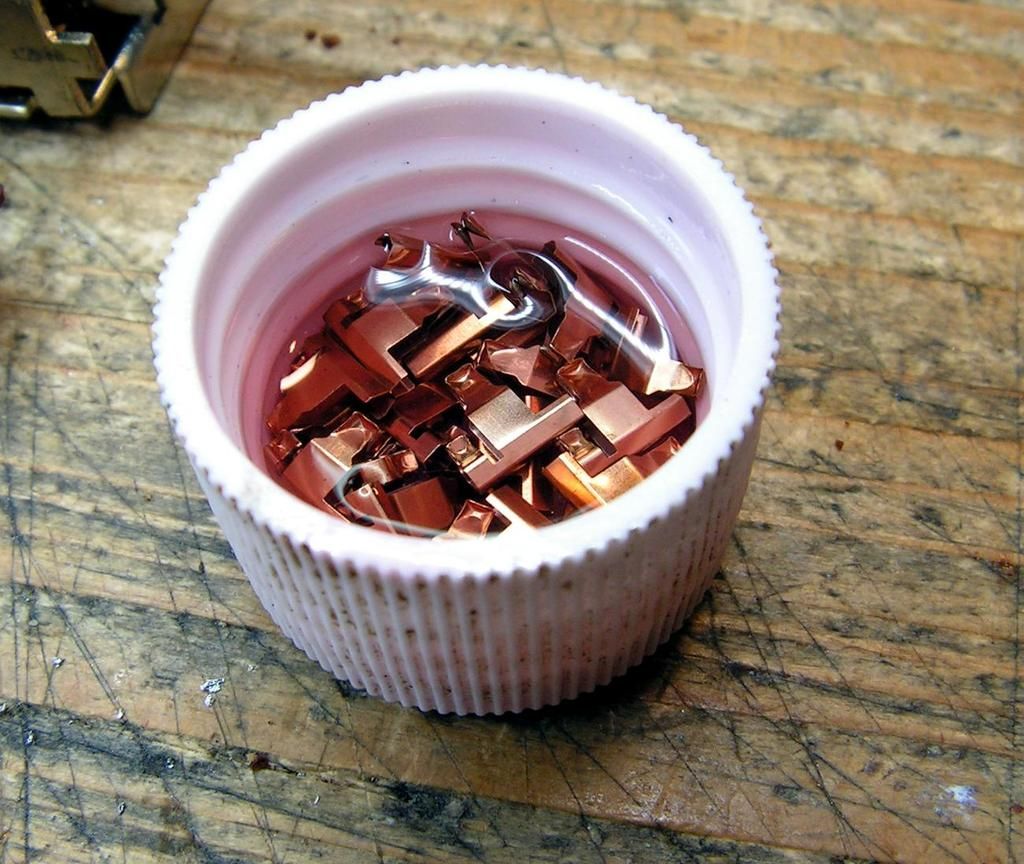

... kadica sa kontaktne lamice....



... eh, ovdje bih kazao jednu zanimljivost... pogledajte ovo:



naime radi se o jednom detalju kako se pazilo na sve tada... ovo su ostaci od plutene navlake koje je bila navucena na osovinu koja sluzi kao granicnik kod pomicanja poluge na gore ili na dolje, i japanci su stavljali pluto da se ne bi dobijao onaj metalni click kod udara poluge preklopnika u taj granicnik.... ali tada nisu slutili da ce njihovi uredjaji biti cijenjeni i 35 godina nakon izlaska uredjaja iz tvornice, pa su zanemarili detalj da pluto stari, a kada ostari, mrvi se u zrnca, koja opet mogu napraviti probleme sa kontaktima... normalno sve sam detalno ocistio...

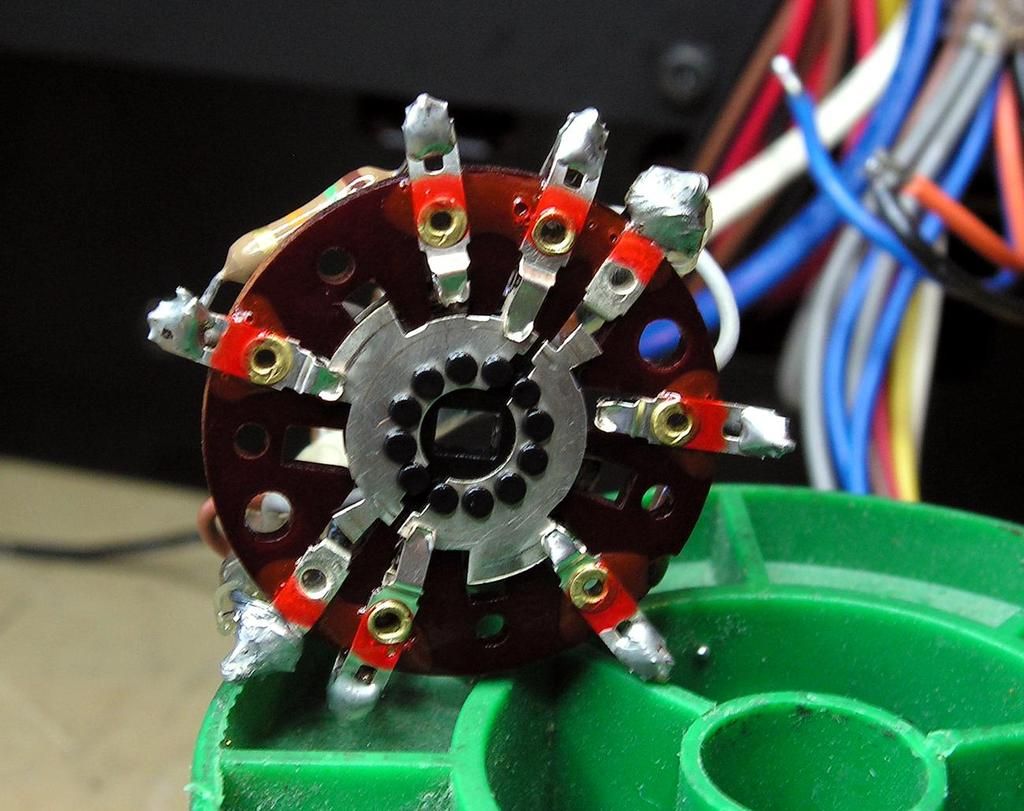

... evo preklopnika, sjaje se ko novi...

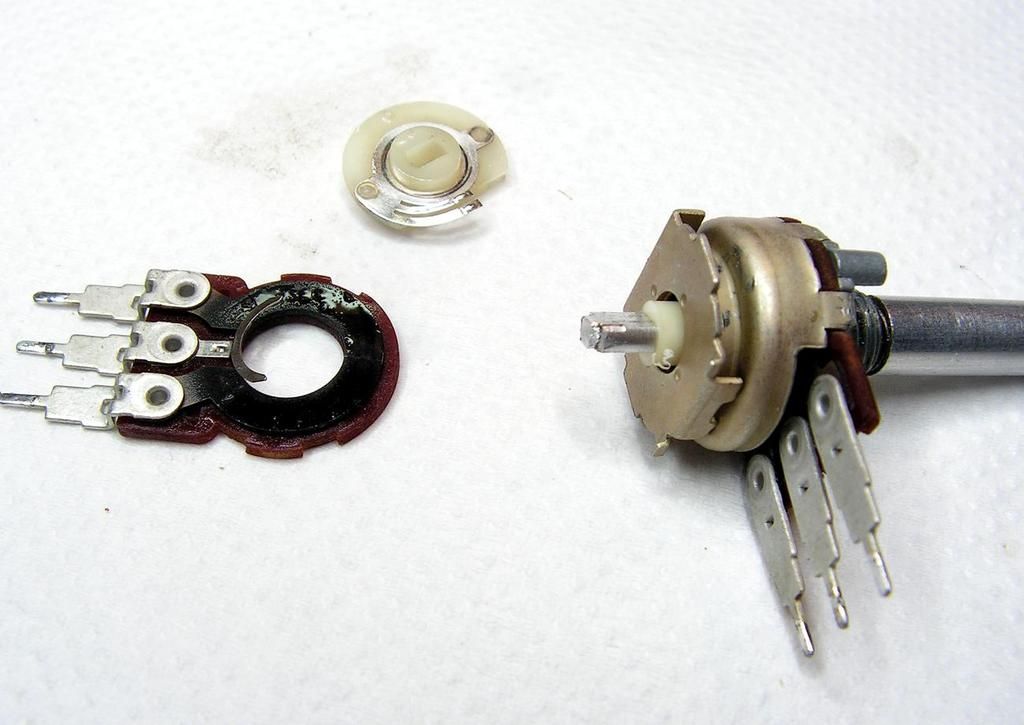

a evo i balance potenciometra, koji je isto tako rastavljen i detaljno ociscen (zanio sam se sa poslom pa sam ovaj prvi dio vec sastavio, i onda se sitija da ga nisam uslika)

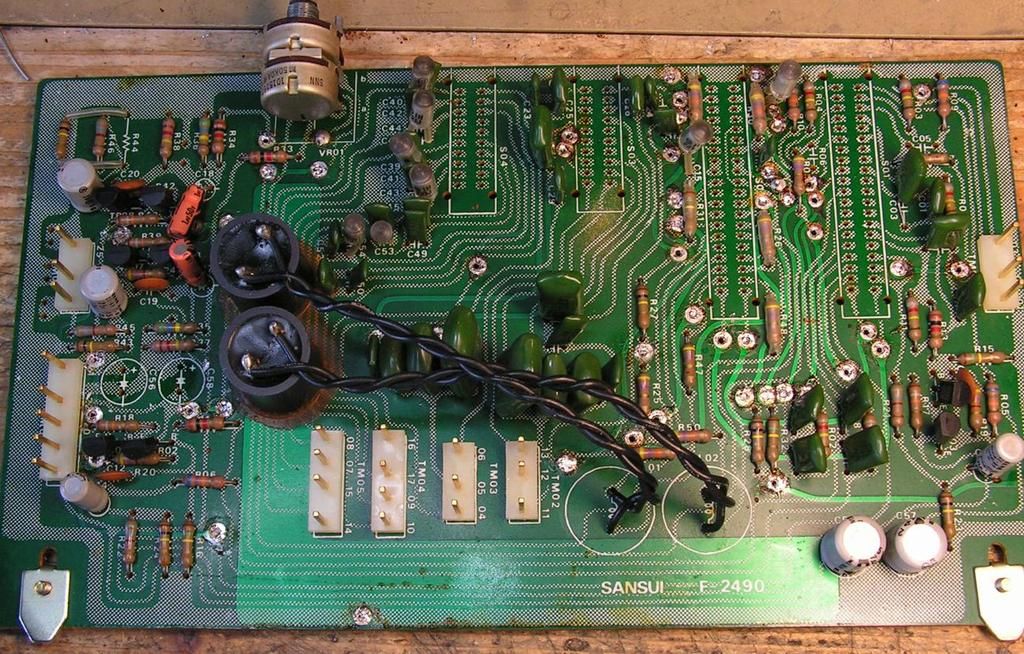

I evo ga gotova i ova ploca... ocisceno, prelemljeno, elektroliti zamjenjeni, pass-through veze obnovljene...

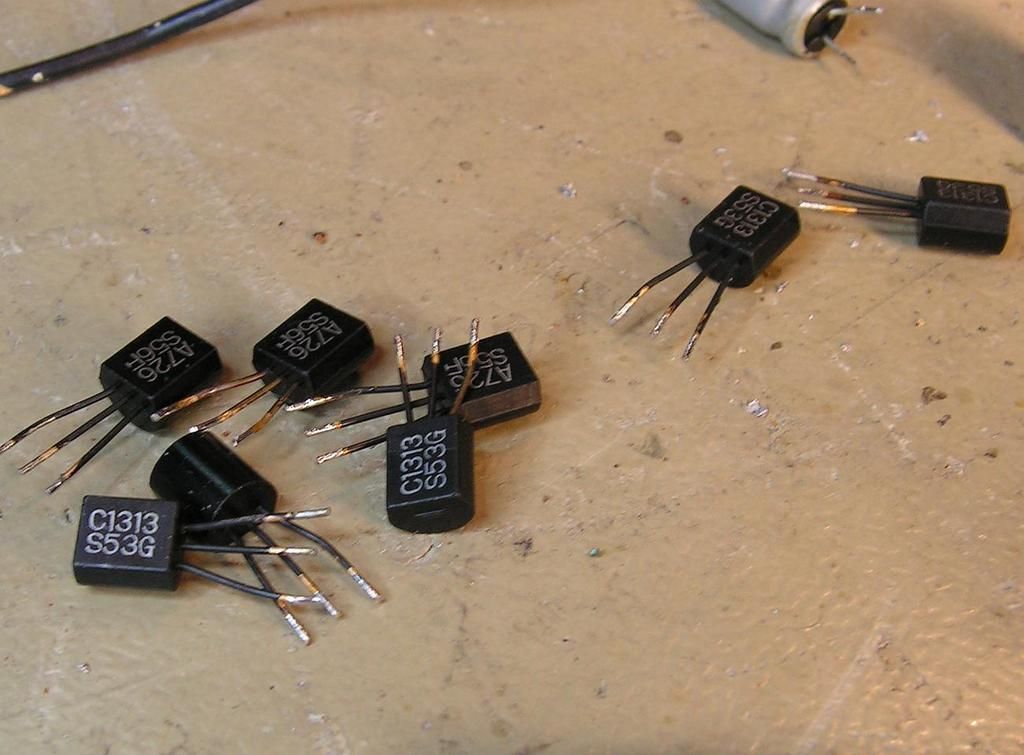

na ovoj plocici sam isao i u preventivnu zamjenu ovih small signal tranzistora 2SC1313 2SA726, jer je ploca zaista zeznuto smjestena u CA3000, i sad neka neki od tih proshumi, ili jos gore... poludi... muka bi me uvatila sve ovo raskopavat, i odluka je plala... mijenjati ih sa Toshibinim 2SA1015 - 2SC1815,



pogotovo, sto ovi izvadjeni nisu niti malo izgledali dobro (iako su na poluvodickom testeru bili ok, no oni imam iskustva sa ovakvim tranzistorima da kada ih testiram, budu ok, a kada dodju u realne radne uvjete onda svakojaka cuda se pocnu desavat...)

Plocica predpojacala za slusalice isto gotova...

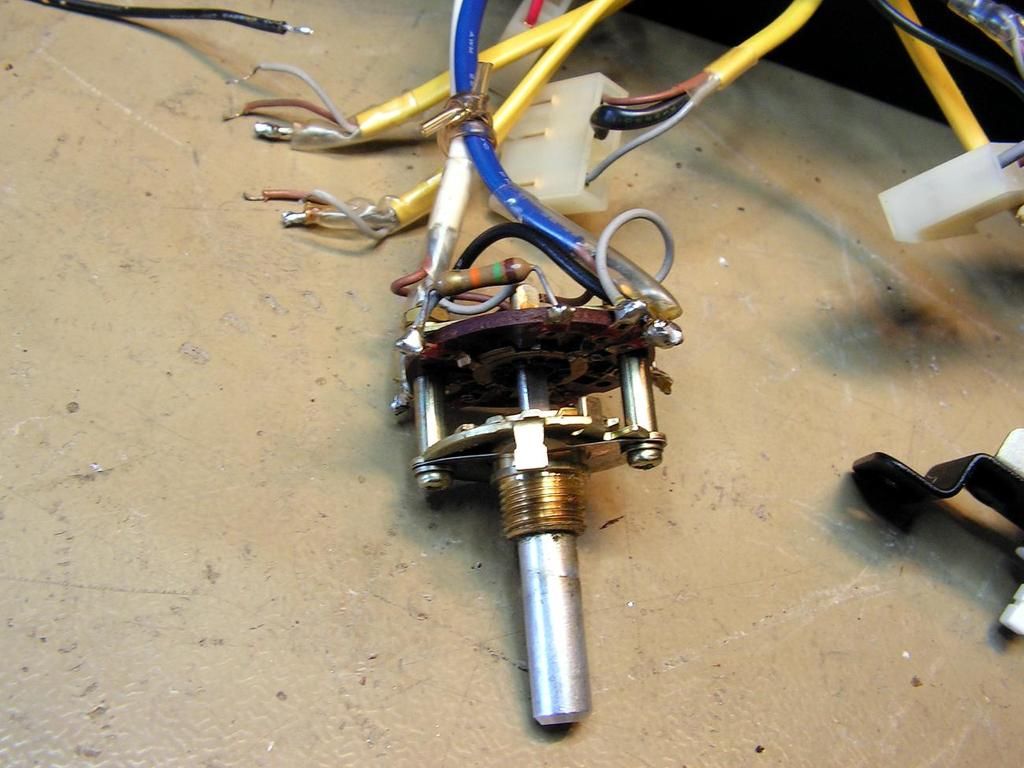

Ciscenje MODE Selectora....



ipak sam morao i njega rastaviti da bi uopce dosalo do kontaktnih lamica



Pa onda ploca glavnog napajanja...



... ovdje sam odmah uocio ovo

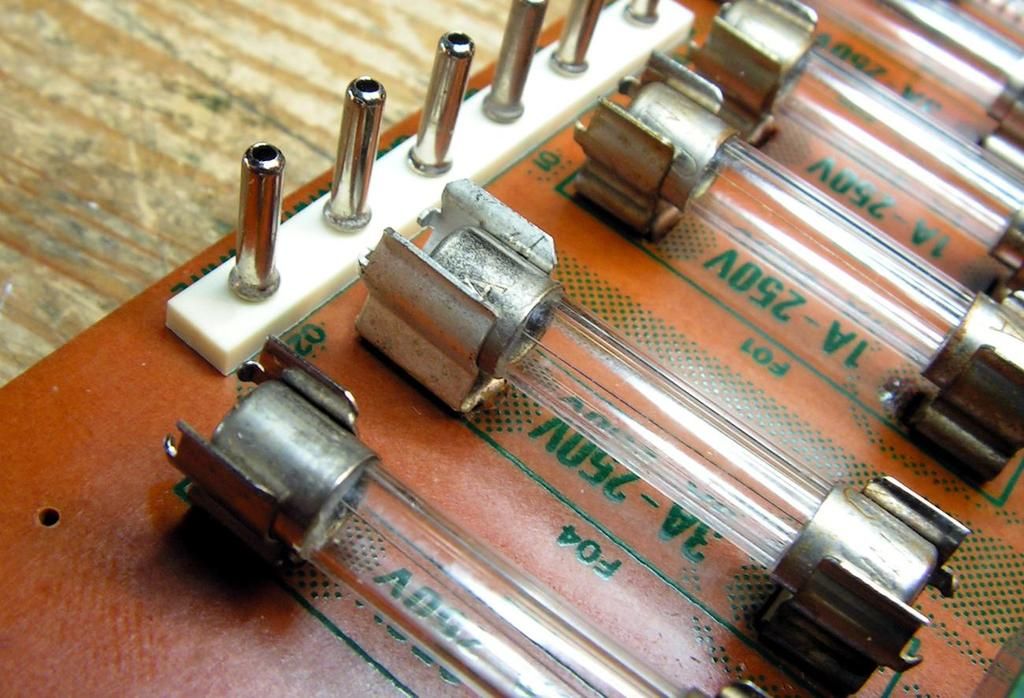

netko je pukao lamicu koja drzi osigurac, pa je jednostano zalemio osigurac, ja sam stavio komplet novi kontakt za osigurac koji je malo drugacijek tipa nego strari (zahtjevalo je laganu adaptaciju na plocu)
BTW to je drugi s lijeva...



i evo ga u funkciji...



... sada cekam da mi jos tignu glavni napajacki elektroliti, jer ove sto imam ne mogu adaptirati na mjesto starih, posto stari glavni napajacki elektroliti imaju tro-pinsko leziste

No, dok ne dodju dijelovi koji su naruceni, treba ici dalje...

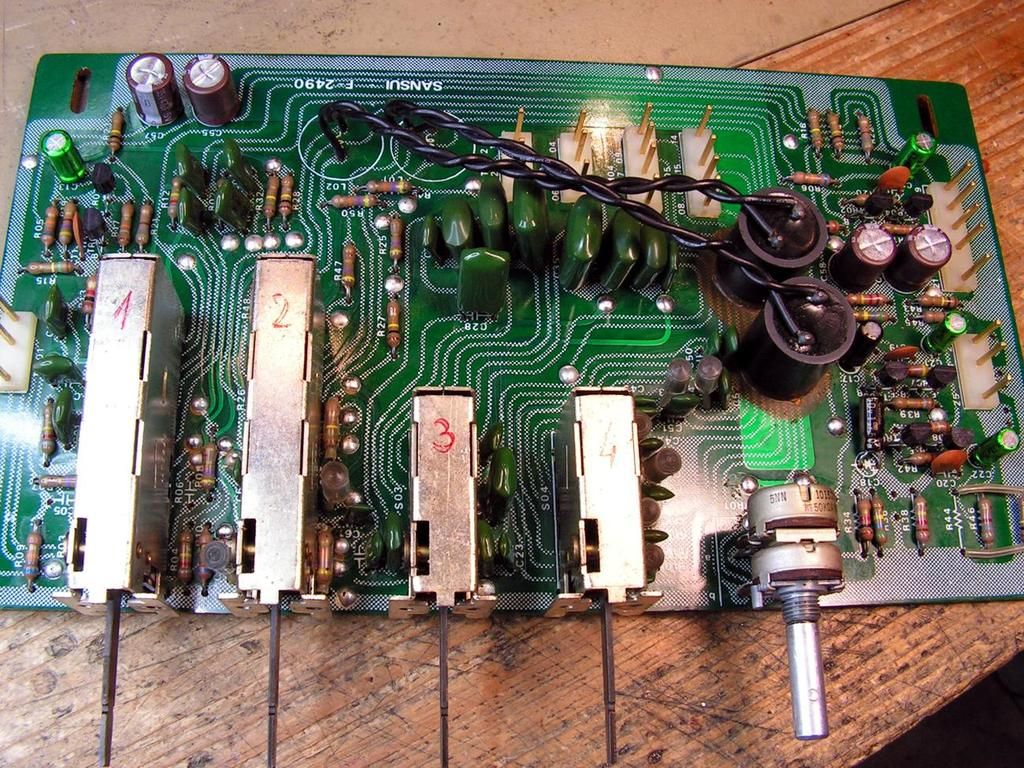

A sad, najzahtjevnija ploca u uredjaju, ova velika maticna ploca F-2485... prvo na sebi ima milijun konektora i zalemljenih zica koje sve treba skinuti...

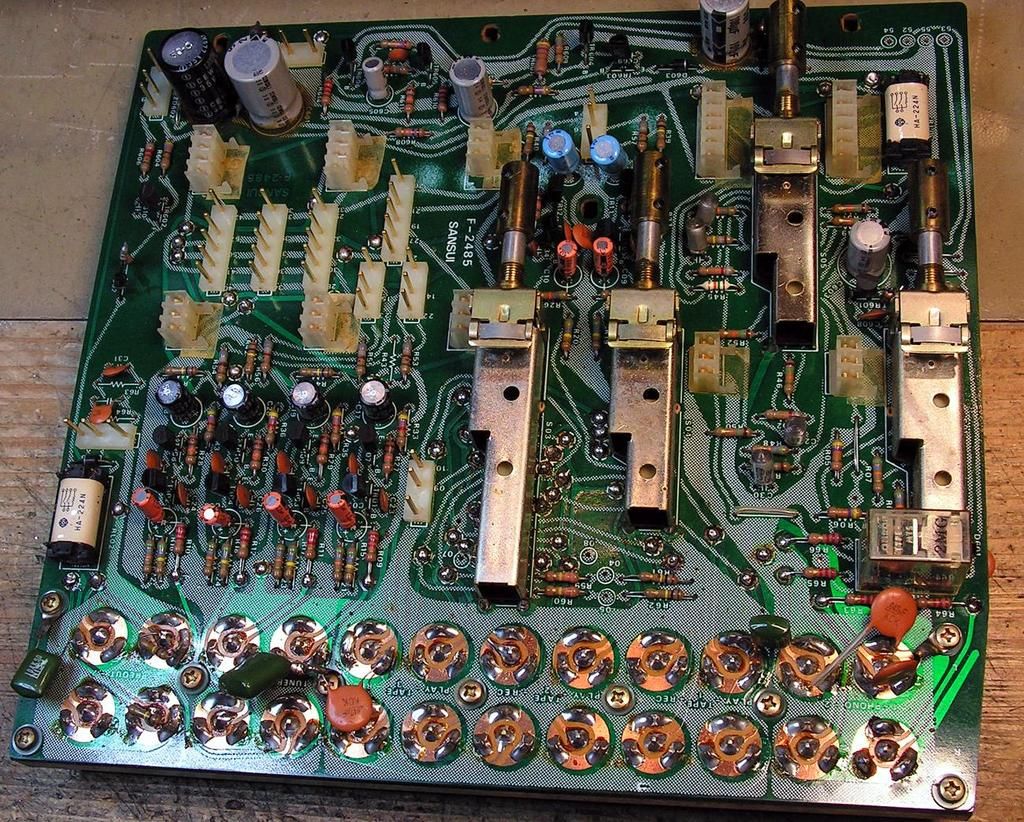

... i evo je vanka, gornji dio

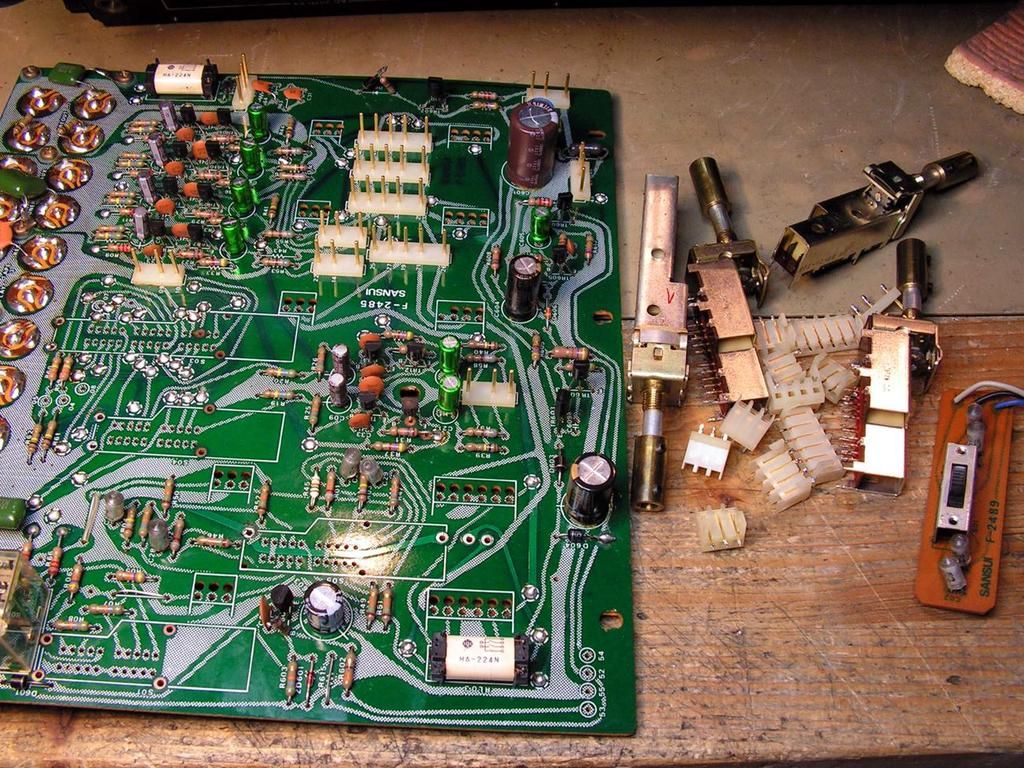

... pa donji dio

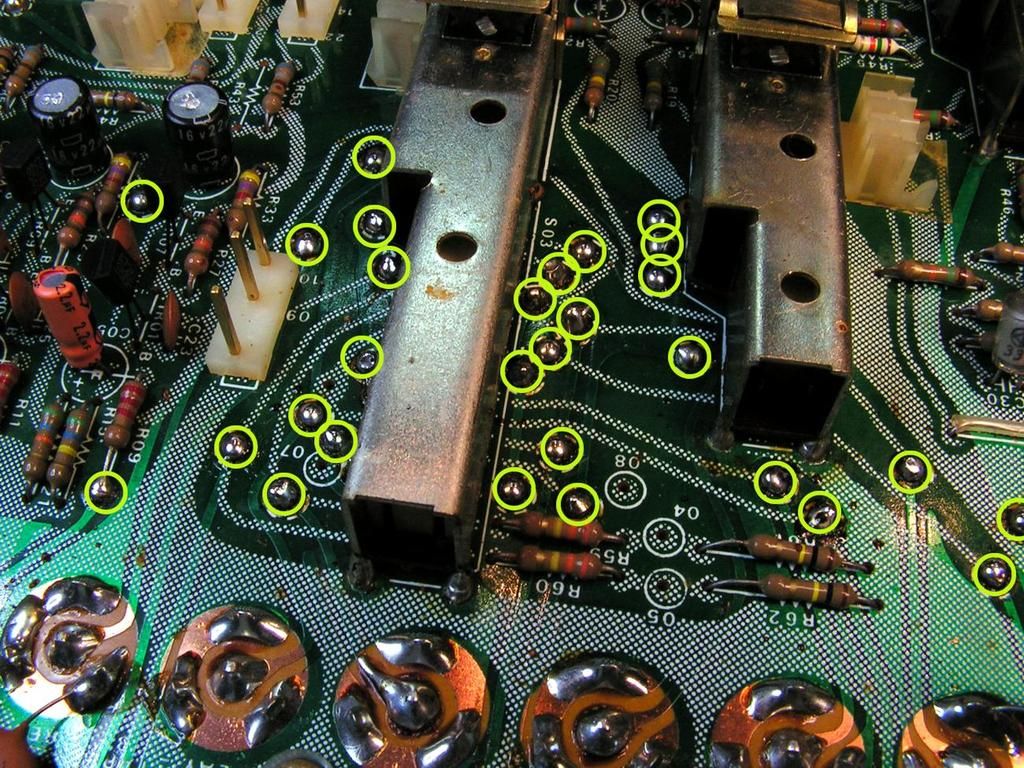

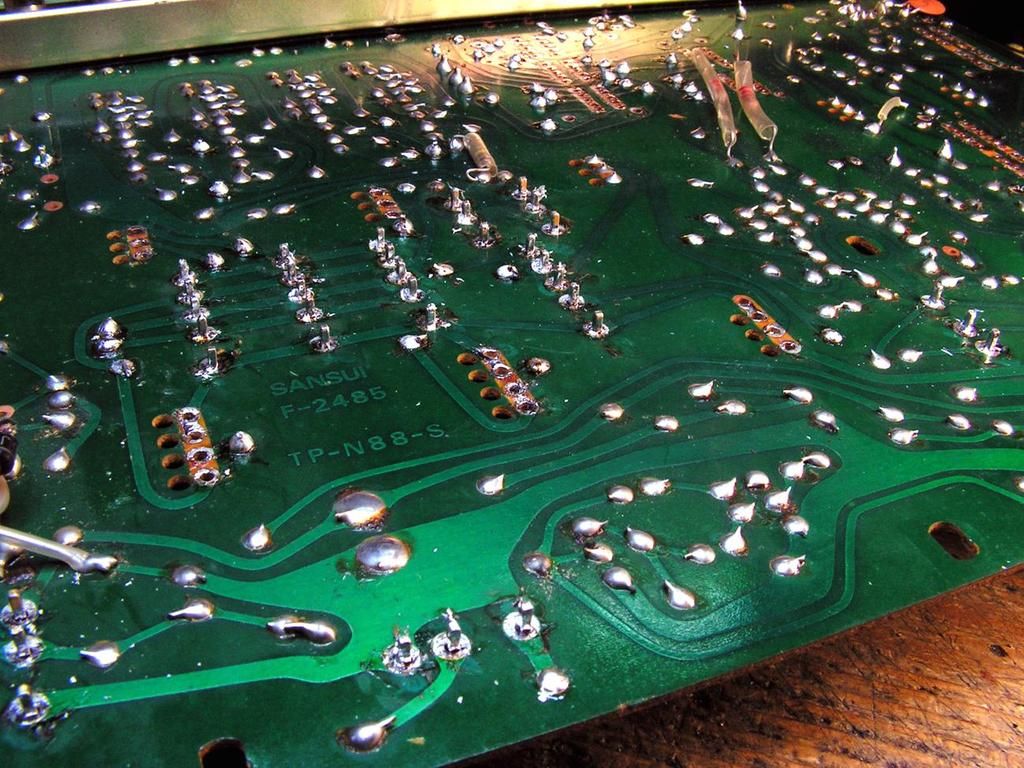

Dakle, sama demontaza ove ploce je mila majka sta me ceka raditi na samoj ploci... prvo ploca ima 4 komada stonoznih selektora koje triba skinuti, otvoriti i ocistiti, pa zaista ne znam broj ovih pass-through veza... ima ih svagdje, neke cak i vrlodobro skkrivene, npr. ispod one ljepljive trake koja dolazi ispod zenskih konektora montiranih na ploci... pa prvo treba odlemiti konektor, pa odljepiti traku i tek onda sanirati tu vezu... samo na ovom dijelu vidite koliko ih ima:

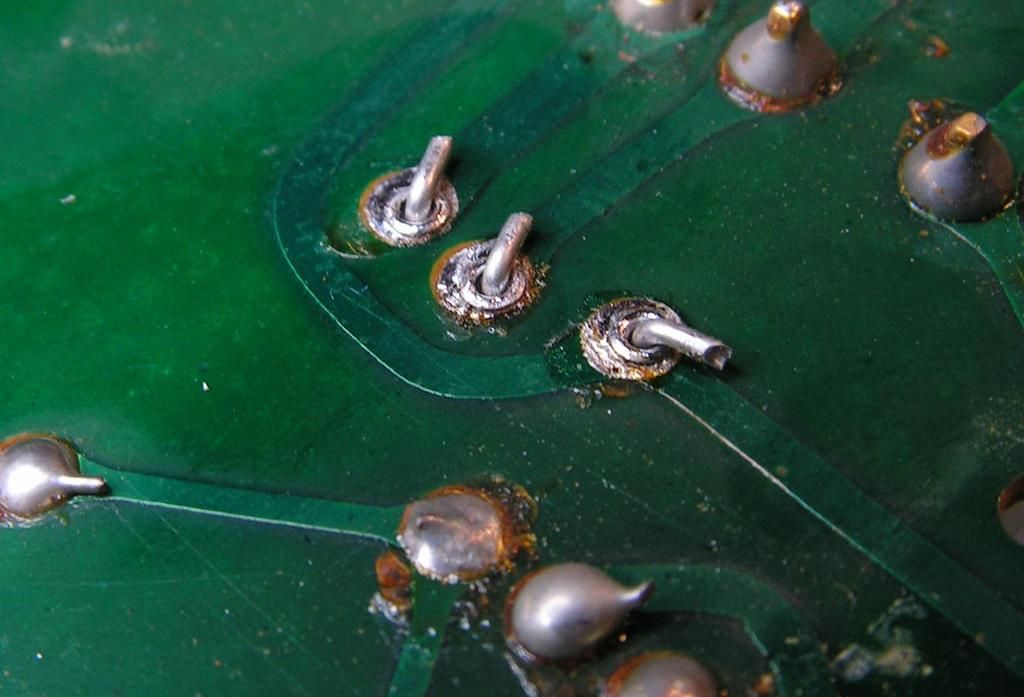

... ja to saniram ovako, detaljno odstranim stari (u vecini olovni) lem, i onda kroz ociscenu zakovicu proguram zicicu, koju onda zalemim



... i to onda izgleda ovako (ovaj put bez-olovni lem)



... na ovoj ploci, odlucio sam sve small signal tranzistore 2SA726 2SC1313 zamijeniti preventivno ...

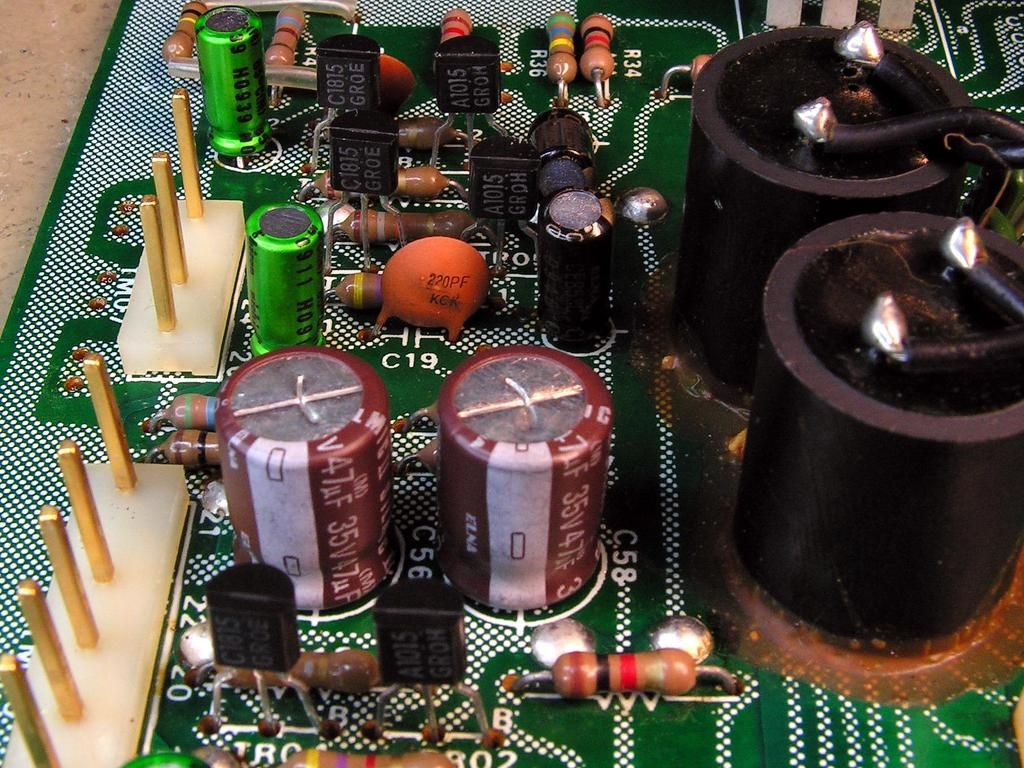

... sa Toshibinim 2SC1815 2SA1015, ne zelim kasnije kada sve sklopim nazad neugodna izenadjenja!



... normalno odstranjen je sav stari oksidirani olovni lem sa konektora da bi se prelemio s novim...

Kale,

Ti si genije...
Treniraš li ti kakvog nasljednika?

Hahaha... Zasto nasljednika... pa tek su mi 54 godine, pa jos nisam za staro zeljezo

BTW, hvala soundnewsdino, ali genije je, bez iti malo lazne skromnosti, prejaka rijec... iskreno. Ako se itko na ovim prostorima priblizio pojmu genije (naravno u audio-elektronici) to je ilimzn.
Ja jednostavno previse postujem ove elektronicke starce, pa sam mozda u nekim stvarima i pretjerujem u malo drugacijem pristupu nego ostali. Ali Sansuie zaista volim, i ne mogu drugacije raditi nego ovako...

I na ovoj ploci bilo je problema sa ljepilom



... evo ga... sve je skinuto sto se triba cististi....

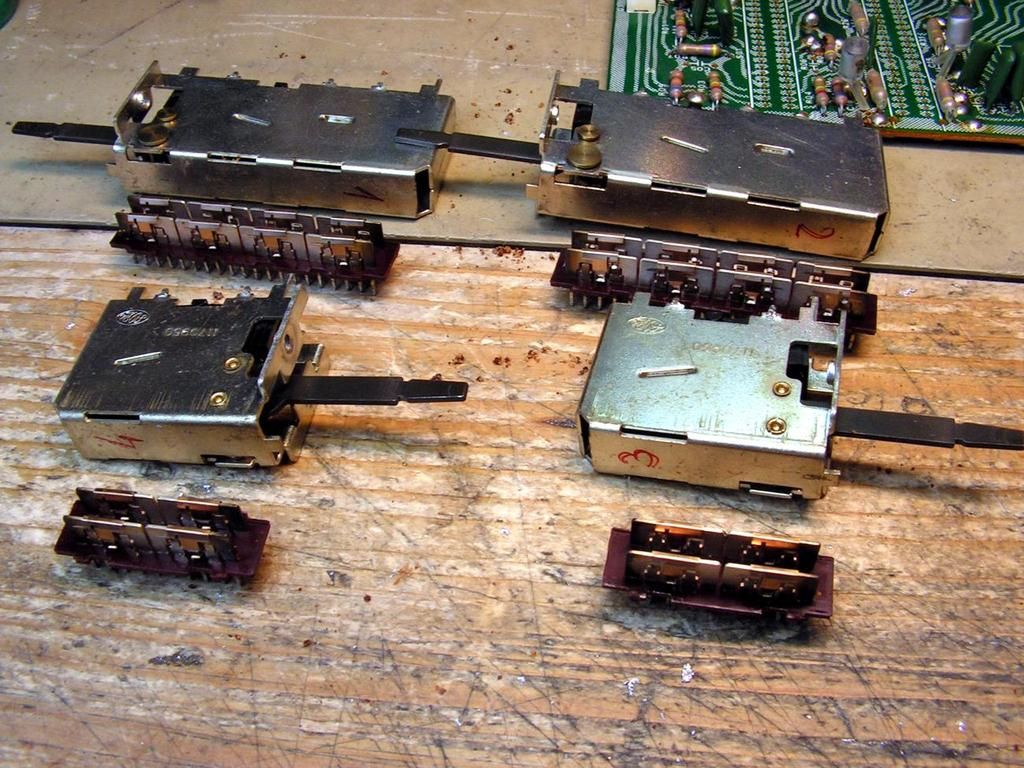

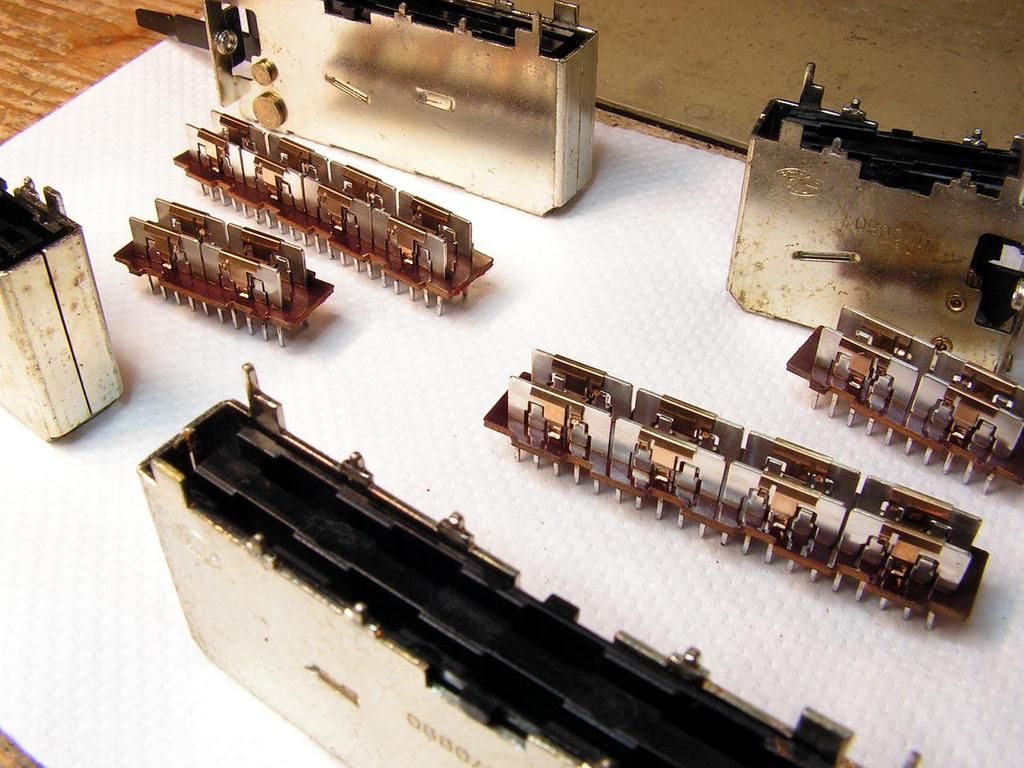

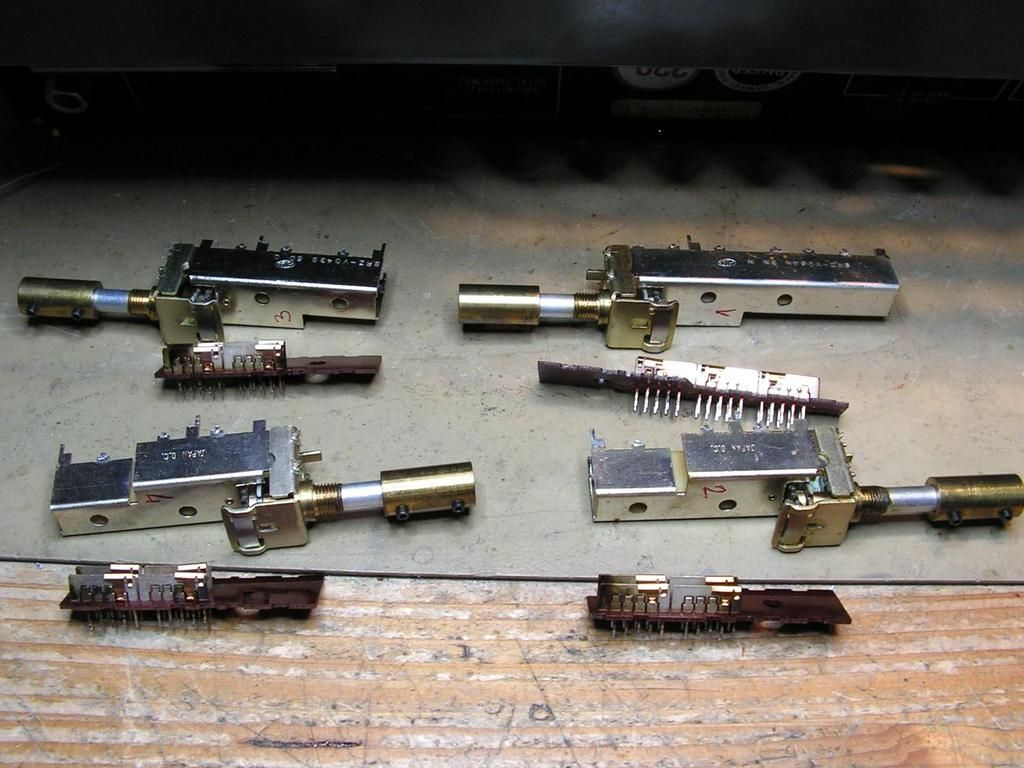

... selektori rastavljeni ....

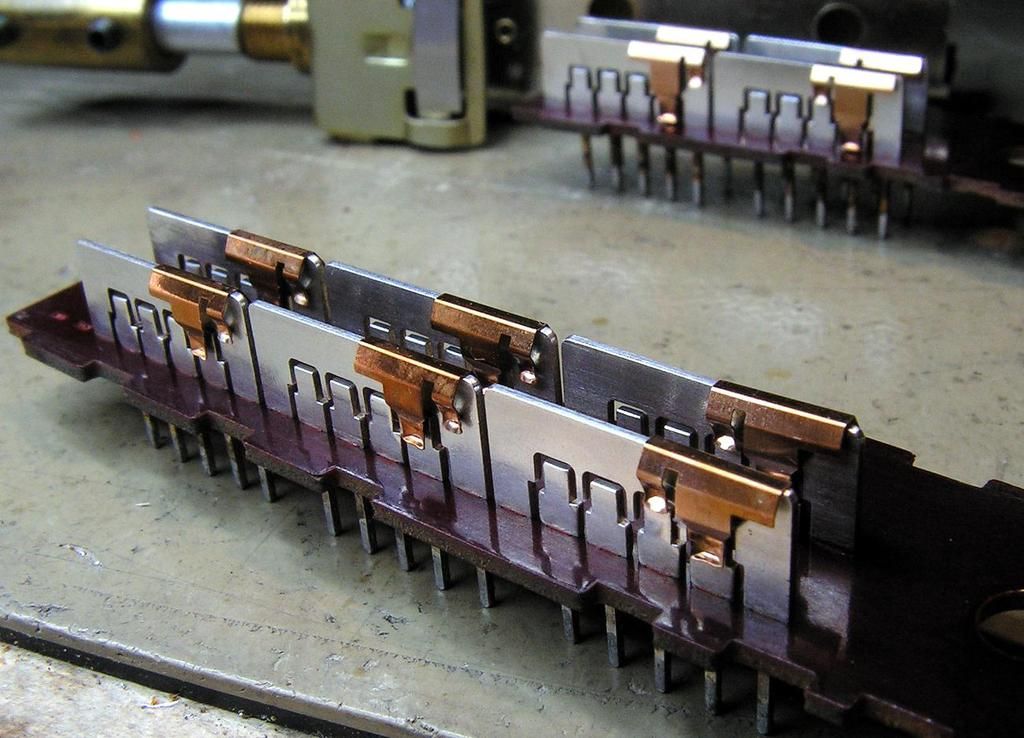

... kako trebaju izgledati kada su ocisceni...



... zaljepljene nove zastite za konektore ...



... pa onda konektori zalemljeni ...



... i evo ga, sastavljeno...

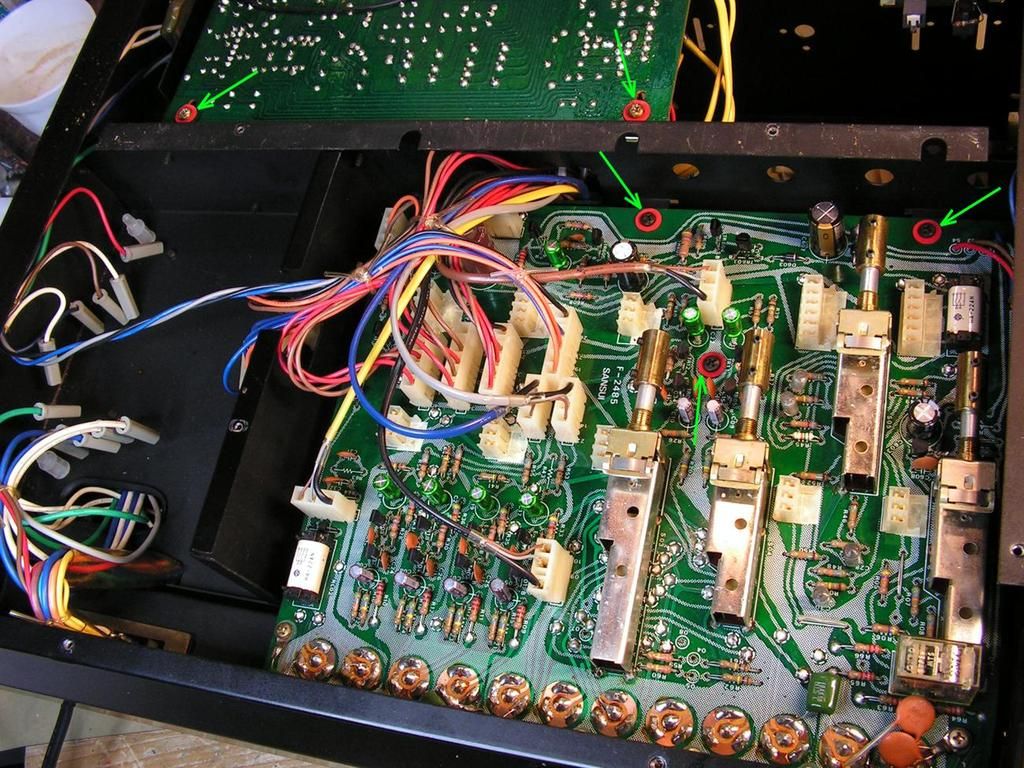

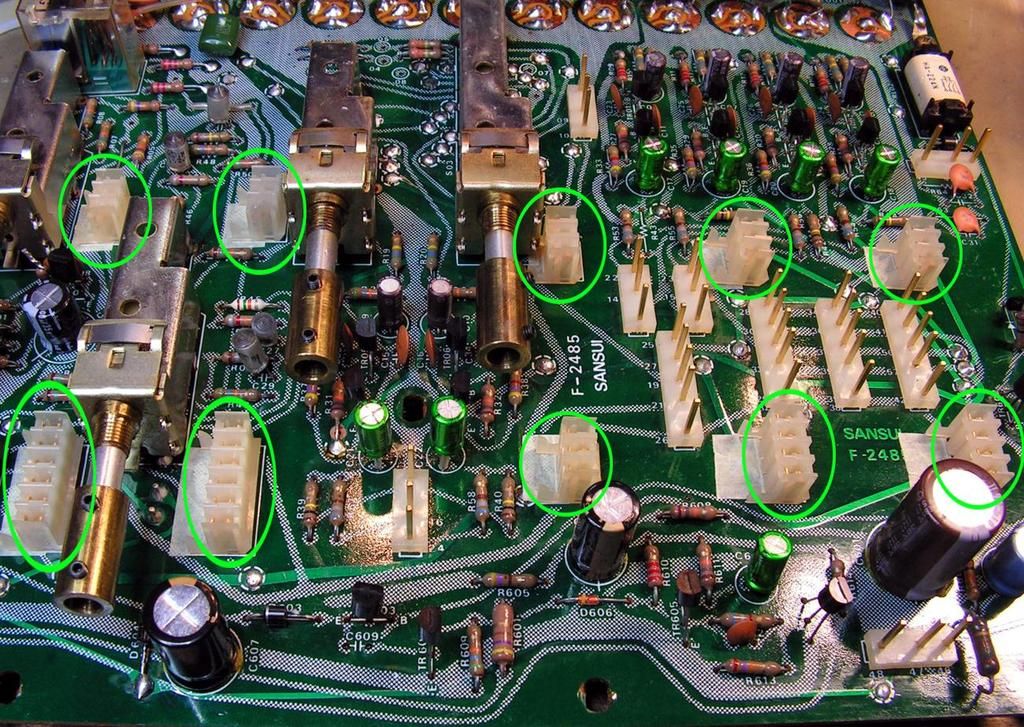

Ove zelene strelice kazuju na podloske koje sam stavio ispod vijaka. Naime vidio sam da je Sanyo to obavezno stavljao na plocice nacinjene od pertinaksa, jer je pertinaks kao materijal relativno mekan, i onda matica zna ga ostetiti, pa sam ja to poceo primjenjivati i na Sansuima...

I kako maticna ploca sad izgleda sa gornje strane gdje se ustekavaju plocice od reguliranog napajanja i phono preampa... frisko namazana kalofonijem...



Sada jos da mi dodju konenzatori za glavno napajanje, pa se polako blizimo kraju.

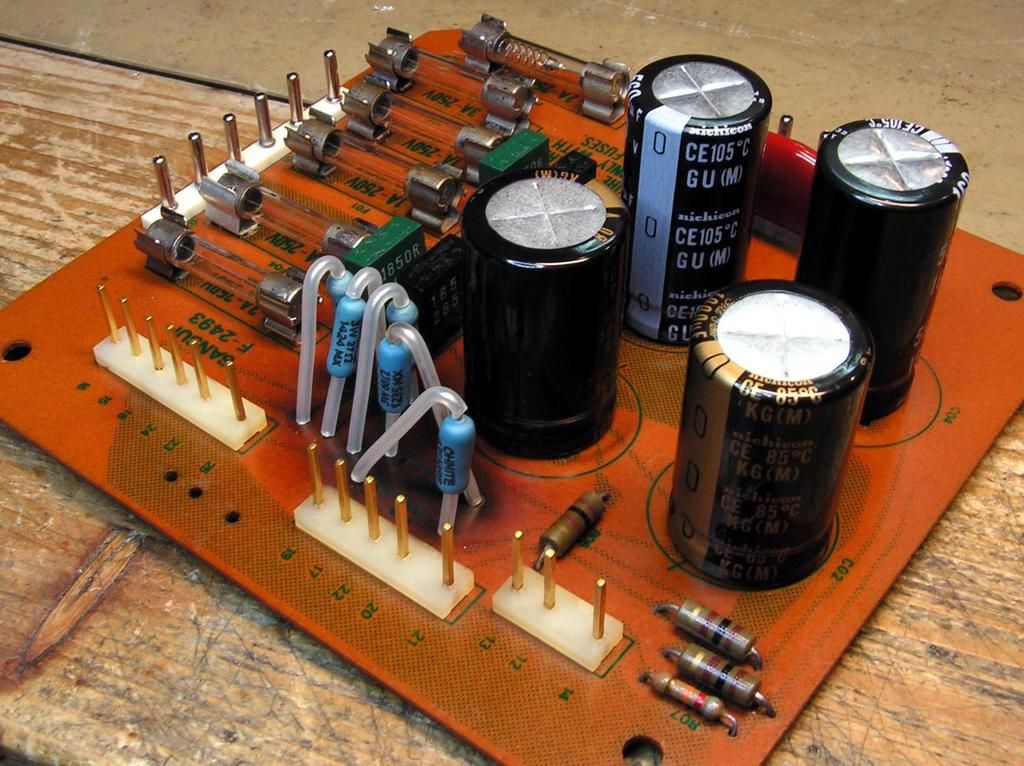

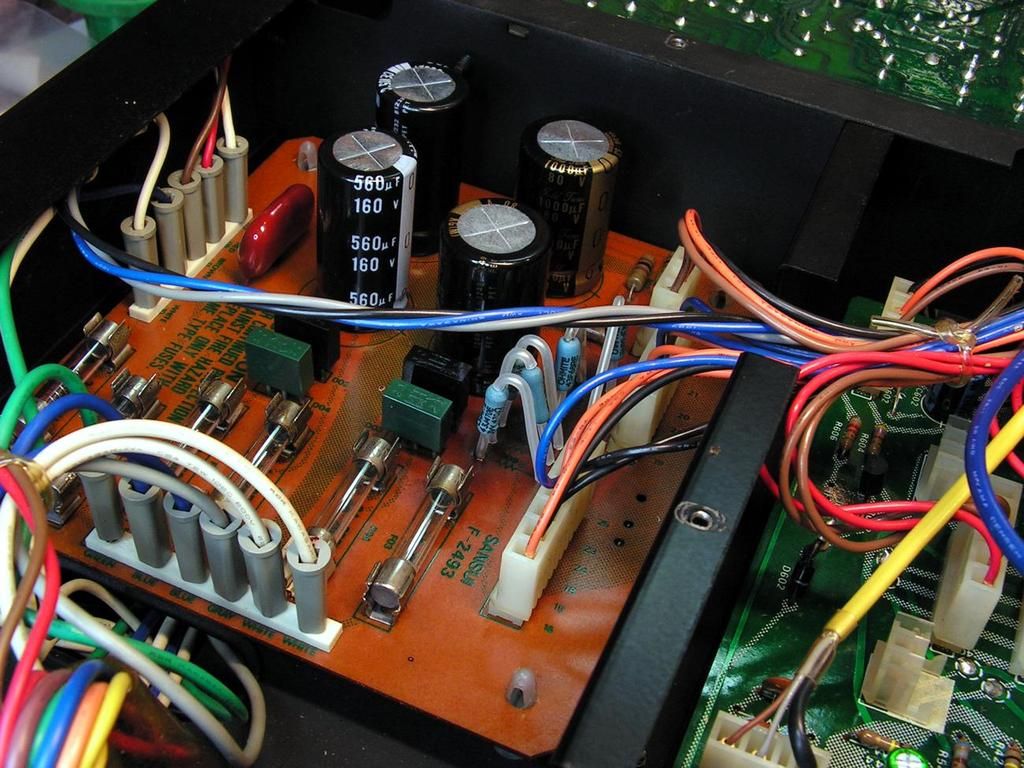

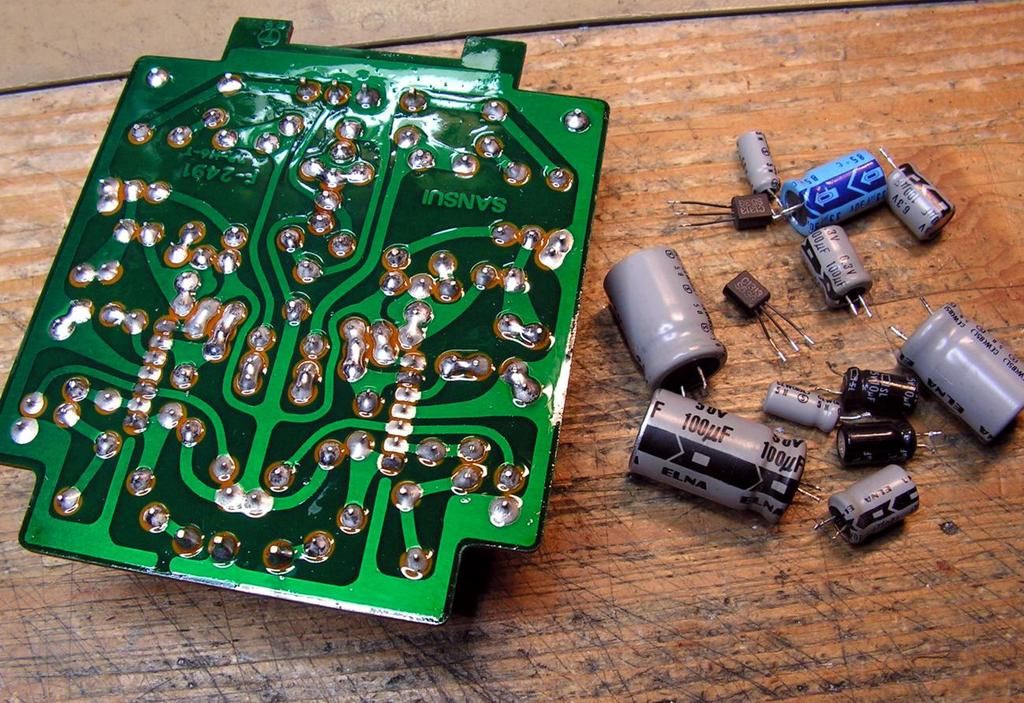

Napokon su stigli i ovi glavni napajacki elektroliti, pa evo sredjena je i plocica glavnog napajanja...



No i ovdje je dolazilo do pregrijavanja ovih otpornika koji su redom 1 watni, i nedostatni...

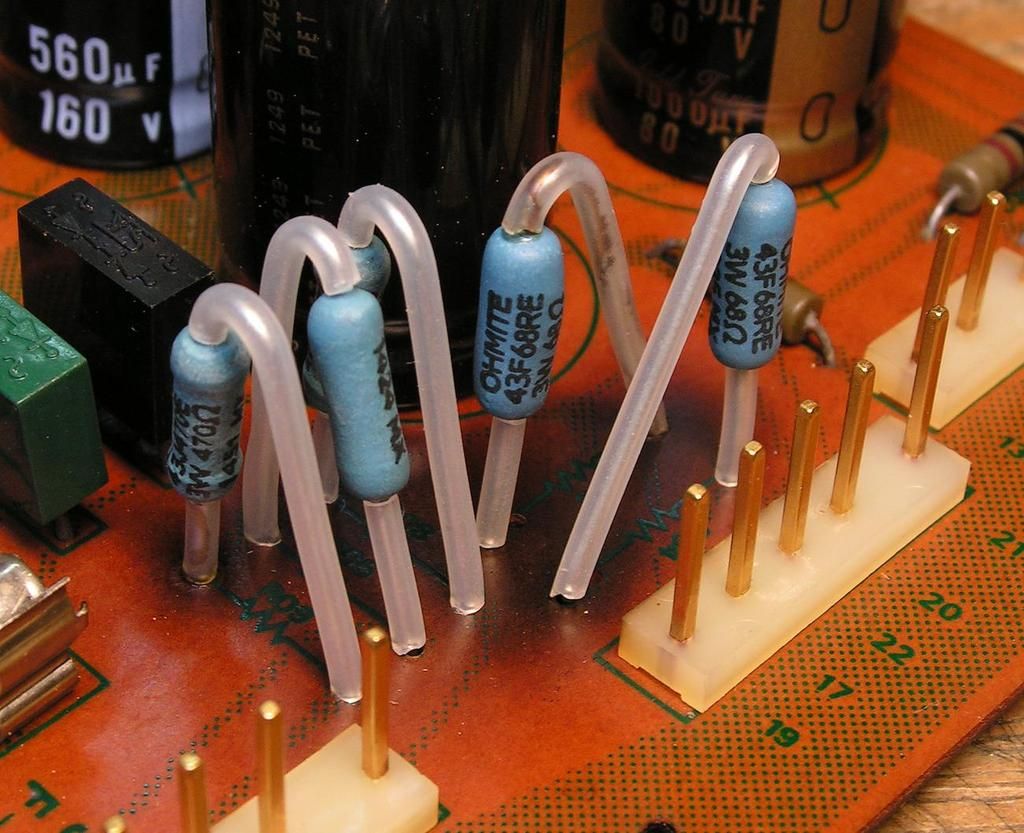

cak se na nekima i boja prstenova promjenila, pa sam na prvi pogled dobio cudne vrijednosti otpora kada sam isao procitati vrijednost... iako su svi bili unutar zadanih vrijednosti, zbog pregrijavanja odlucio sam ih promjeniti sa 3 watnim Ohmite otpornicima otpornim na temperaturu i samozapaljenje...



... i evo pogled na donju stranu,



... i instalirano na svoje mjesto
