Evo još jedna outdoor zvjerka na radnom stolu,prilično nezgodna i komplicirana za rad,mješavina diskretne i smd tehnologije i sve začinjeno grdom paljevinom,jedna od zanimljivosti je trostruki rail,pa su naponi napajanja +- 45-94-142V,znači na izlaznim tranzistorima je rail napon na max snagi nevjerovatnih 284V,a max napon na terminalima za zvučnike 200V.

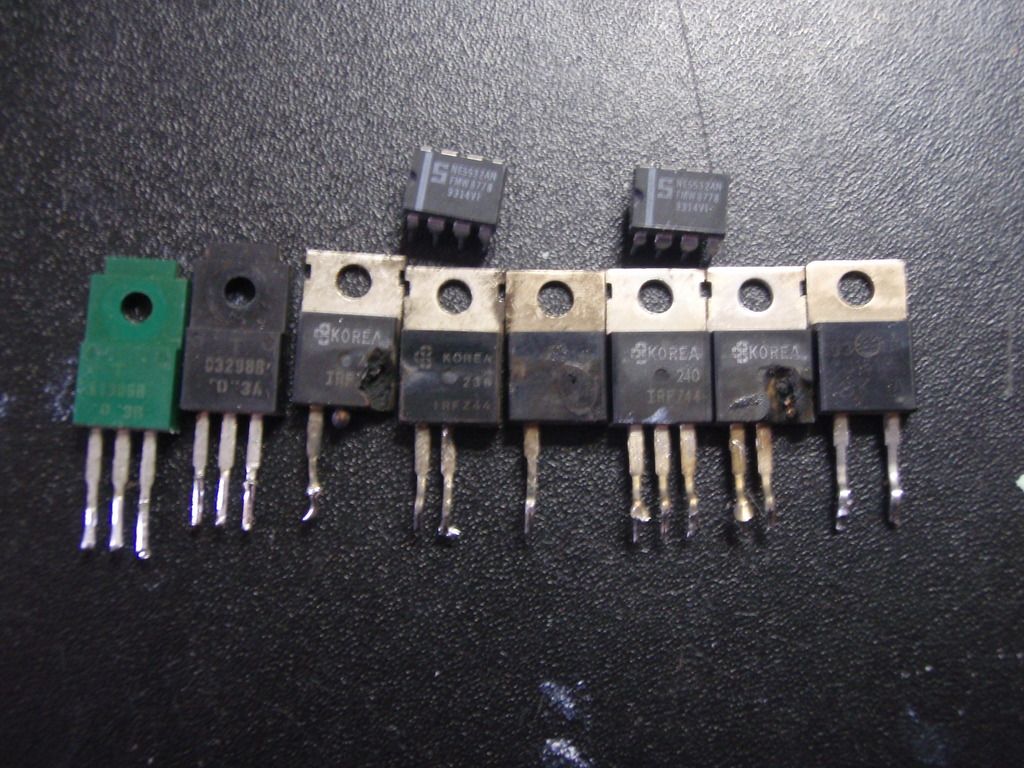

ovako je to izgledalo poslije paljevine,izvodi MOSFET-a i dioda su doslovno isparili

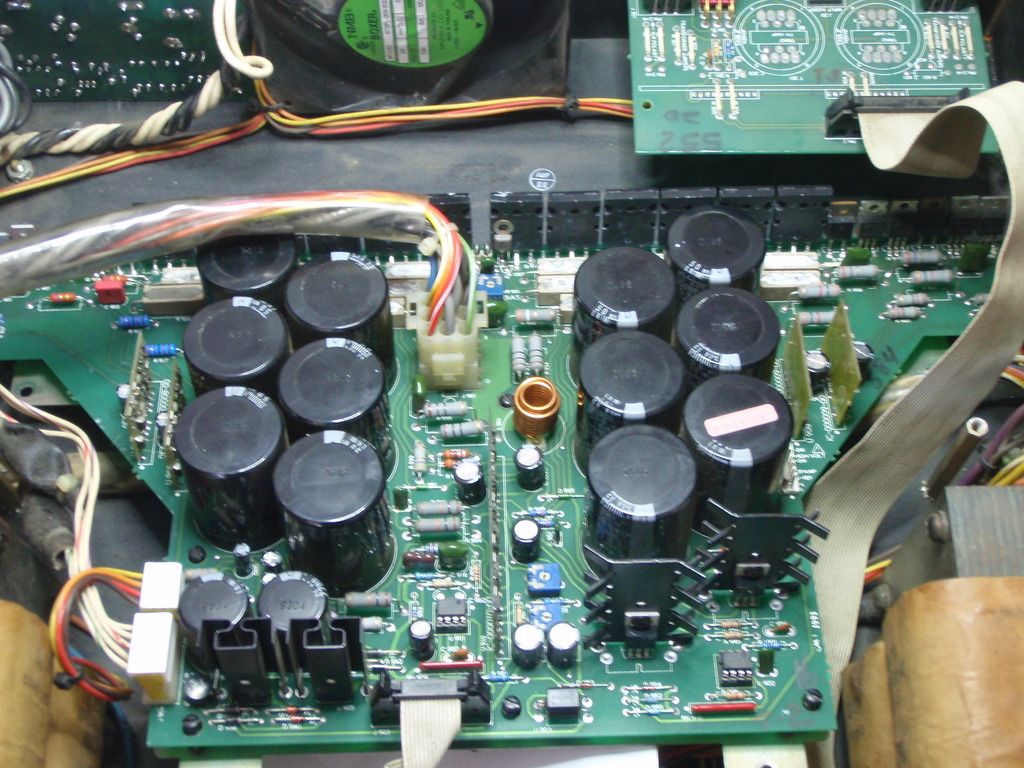

ovako izgleda kompletna ploča jednog kanala,ovdje je već sve sređeno i spremno za montažu

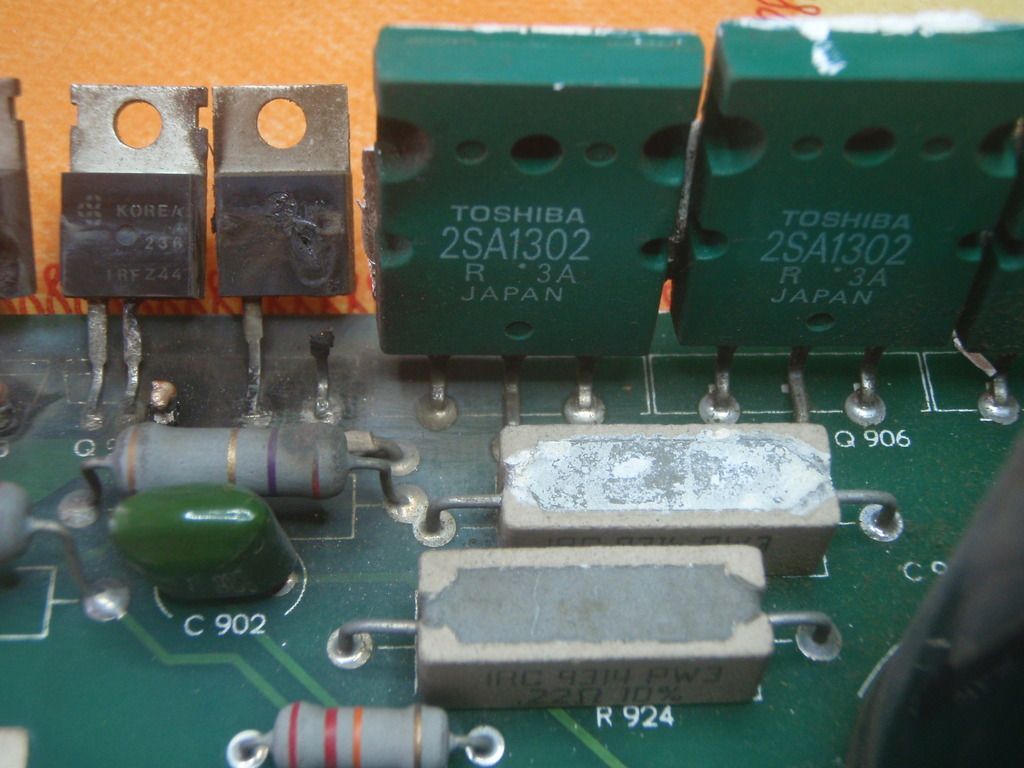

još malo paljevine

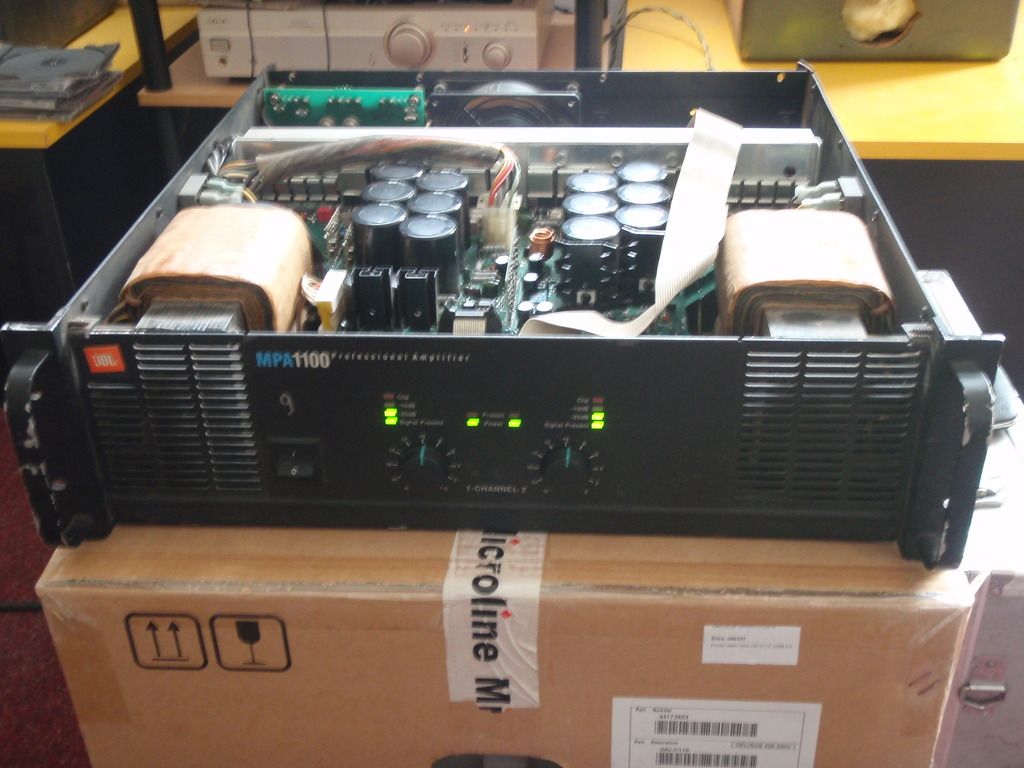

ekipa na okupu

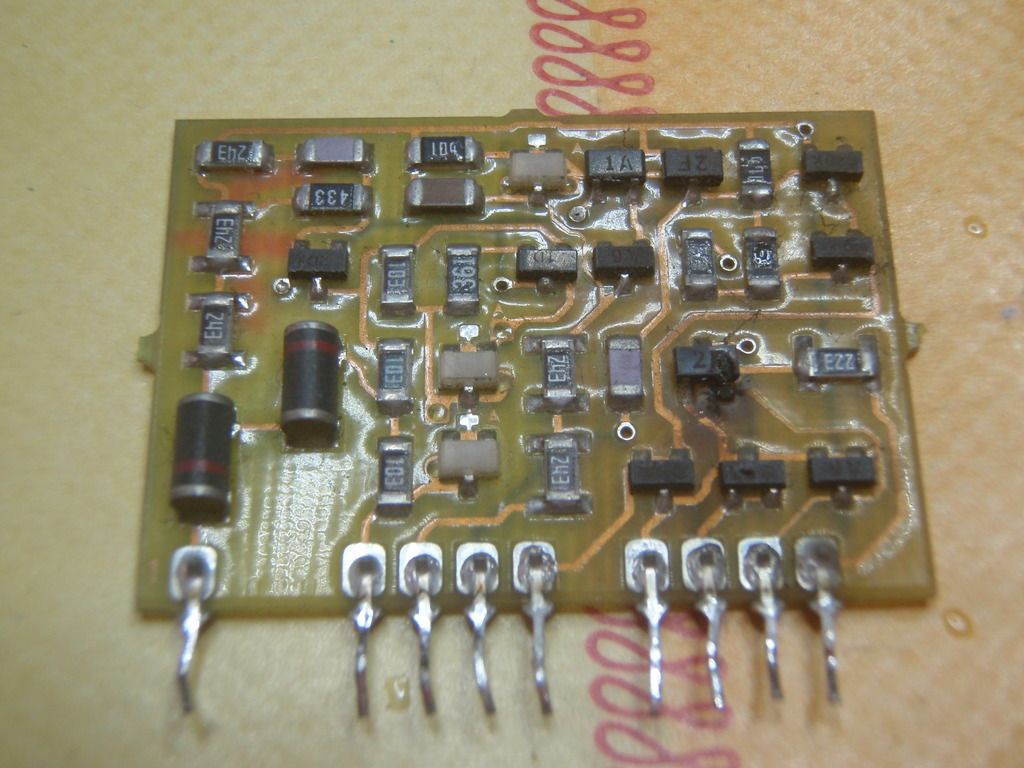

driverski moduli sa skinutim neispravnim elementima

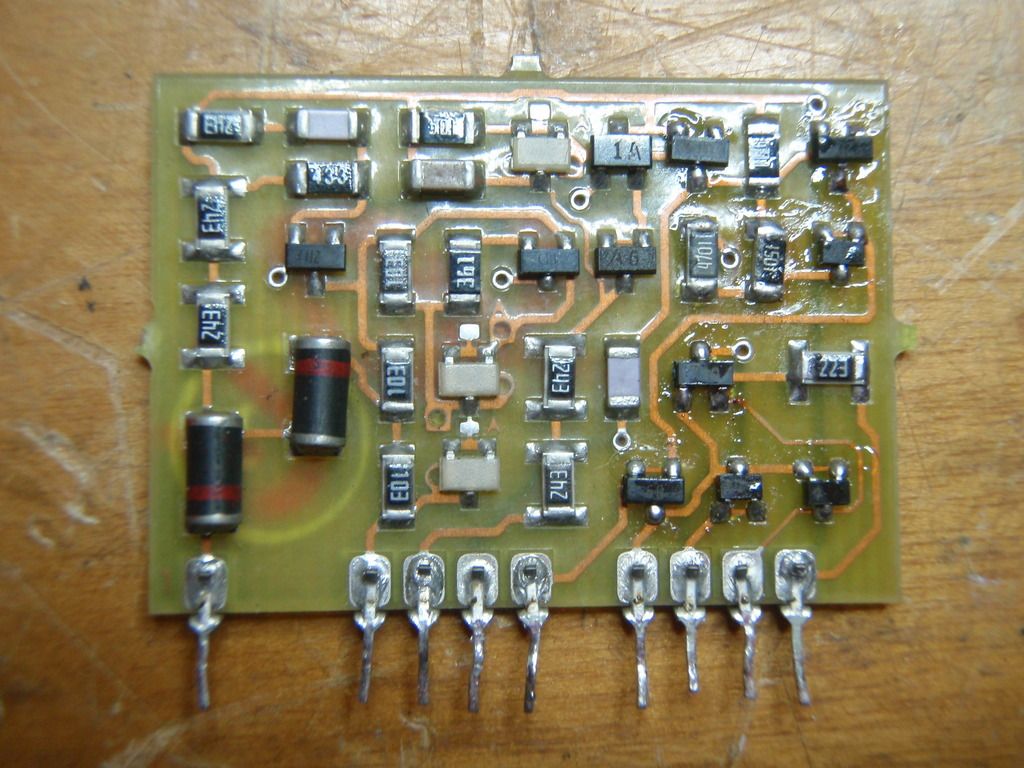

reparirani modul sa novim dijelovima prije čišćenja i montaže

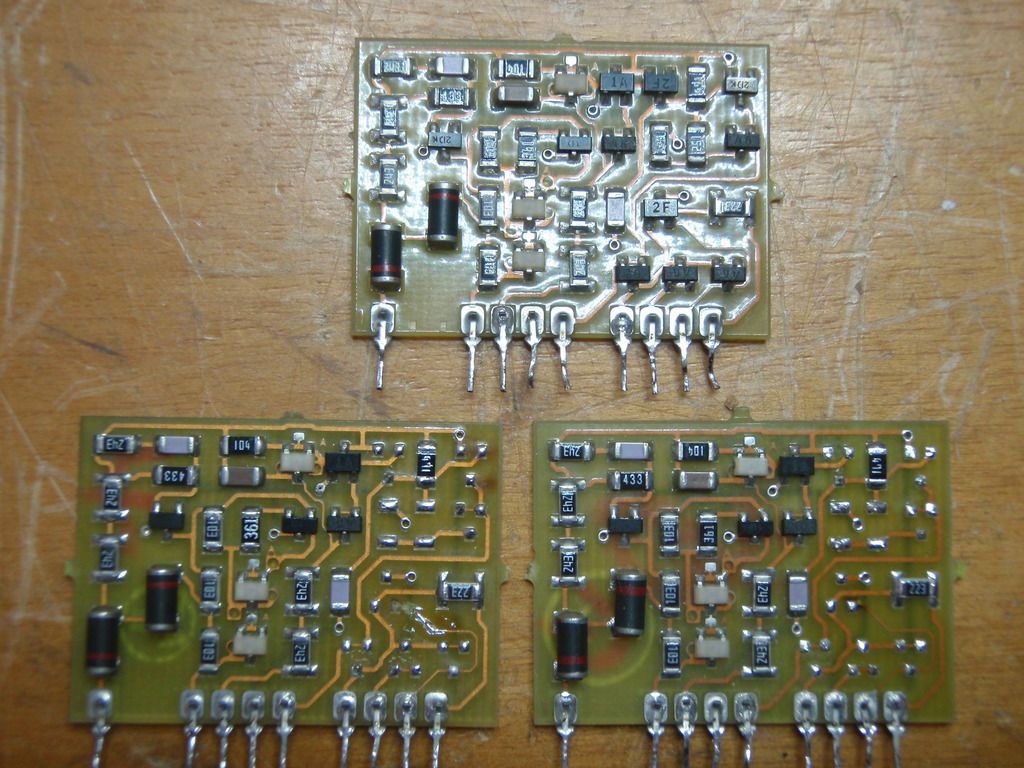

spaljeni modul

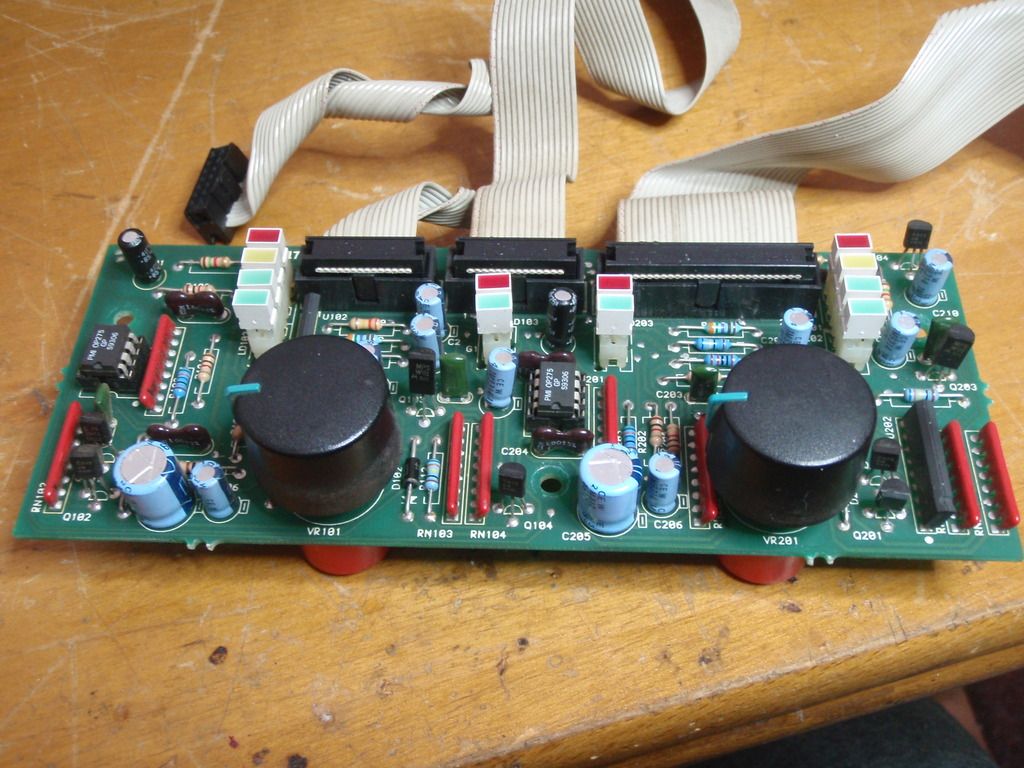

ulazna sekcija sa OP275,kad je sve bilo složeno,javio se zeko,pot skurenog kanala je toliko jako prekidao,da je rješio nepoznanicu i uzrok cijele paljevine
na čišćenju kao privremeno rješenje,potovi idu u zamjenu kad poštar dođe

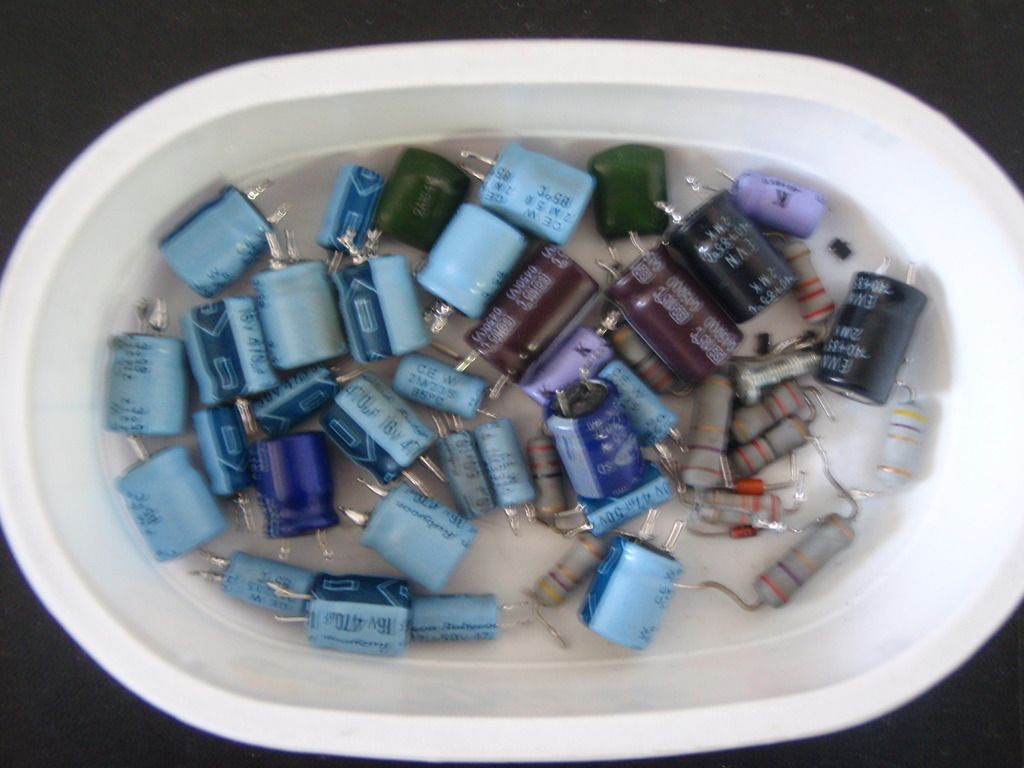

kad je već otvoreno zamjenjeni svi elkosi

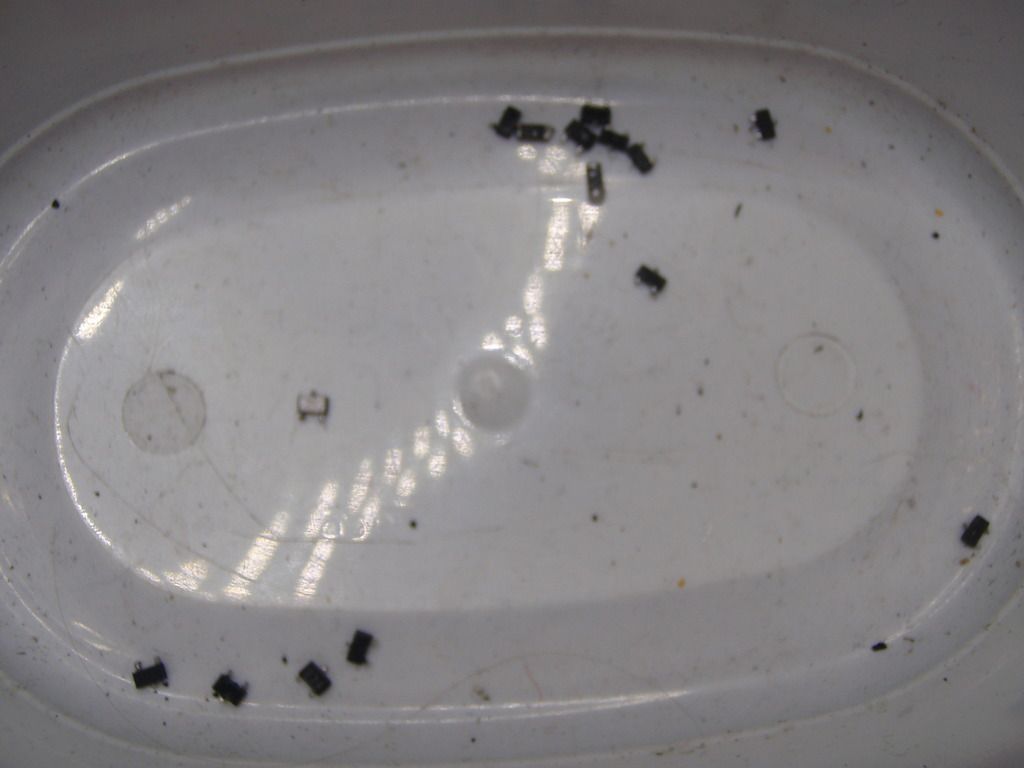

dio palih smd elemenata

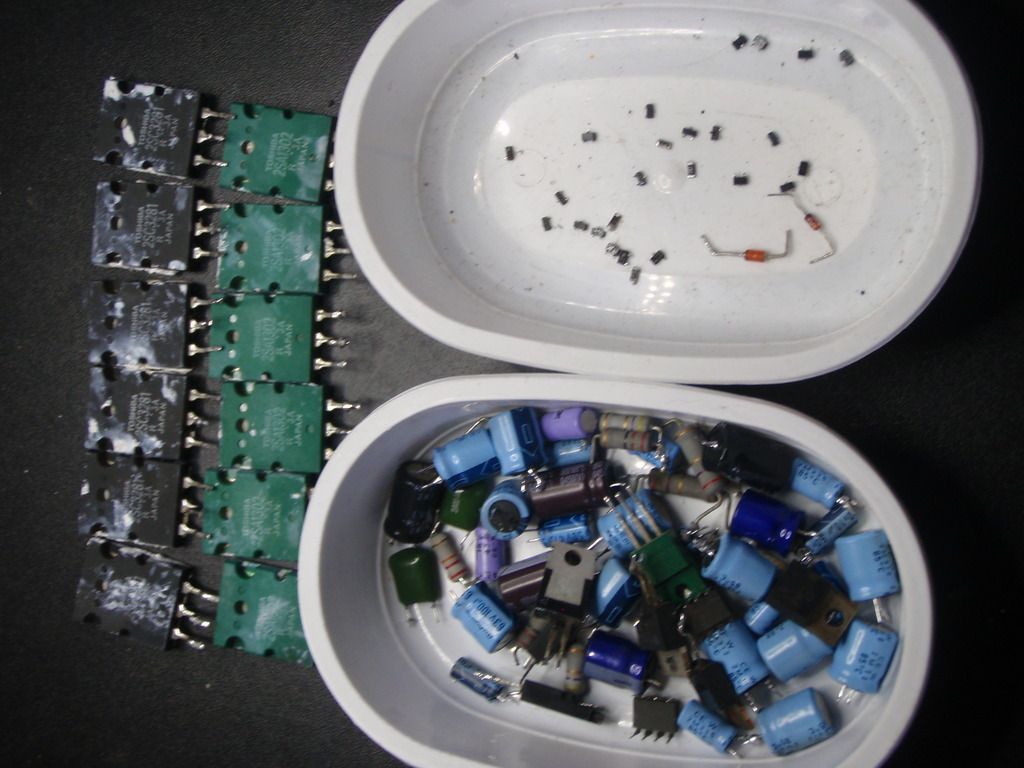

sva pala ekipa na okupu

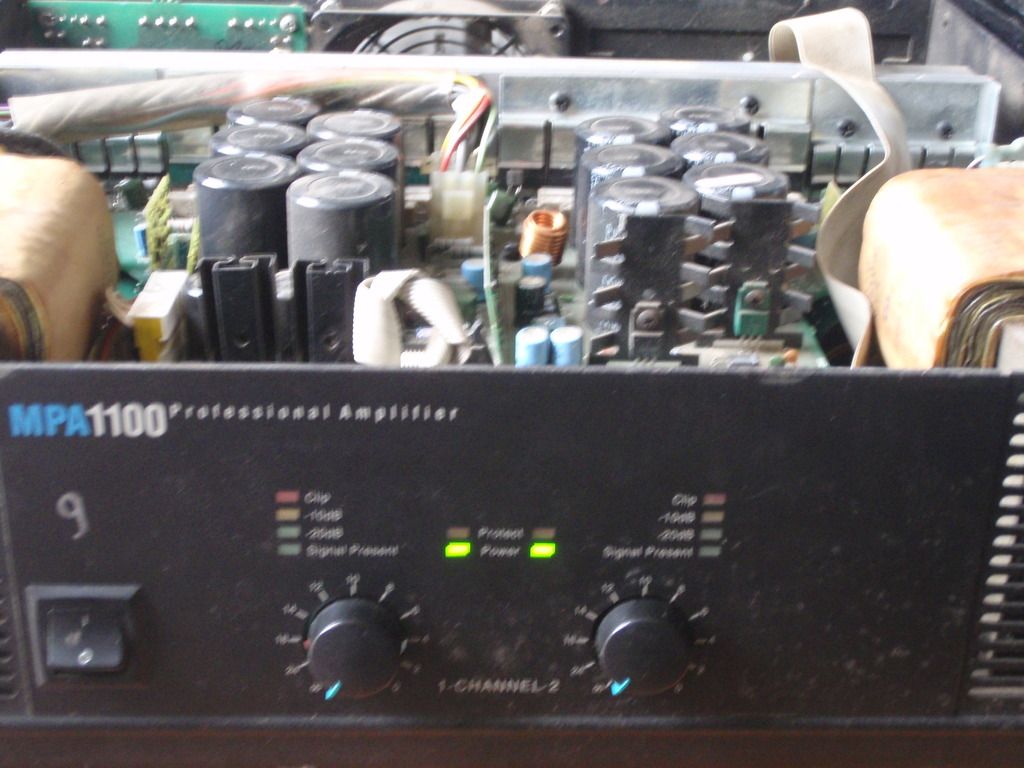

i evo ga na testu sa notama
još jedna zanimljivost vezano za profi ampove je nevjerojatna stabilnost,zadnji test je uvijek slušni na mojim kućnim zvučnicima koji vole pasti i na 2 oma i mogu bez problema pojesti peak od kilowata,izlazi i nakon višesatnog bjega iz prostorije da ne oglušim su doslovno hladni kao da i nema ulaznog signala ni opterećenja na izlazu,sa isključenim ventovima tek koji stupanj više od hladnoga.
