Odmah bih na pocetku zelio kazati da svrha ovog posta je cisto savjetodavna, no ajmo redom...

Iako sam sebi kazao da cu stati raditi na Sansuiima bar neko vrijeme (osim na mojim uredjajima koji cekaju strpljivo da ih napokon osvjezim), medjutim ponekad kapituliram pred molbama nekih ljudi koji imaju problema sa svojim uredjajima...

Jedan gospodin je nedavno kupio svoj dugogodisnji predmet zelja, Sansui CA3000.



Veselju nije bilo kraja, pogotovo sto je prijasnji vlasinik kazao da je nedavno napravljena strucna restauracija, tako da bi uredjaj trebao raditi slijedecih 30 godina, ali nije...
Novopeceni vlasnik je umjesto da uziva u rasnom Sansuiu, imao probleme. Sada necu o njima, ali cu ponovo kazati na specificnosti na koje treba obratiti pozornost, vec kada se radi na ovakvim ljepotanim, jer nekad se stvari mogu jos vise pogorsati...

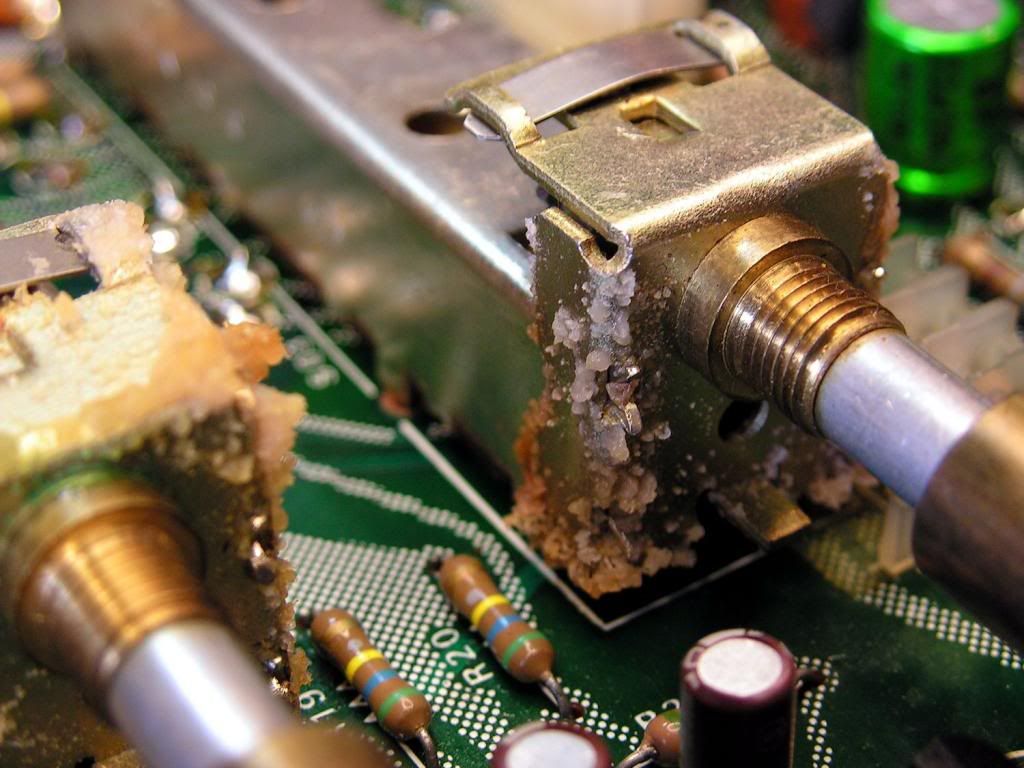

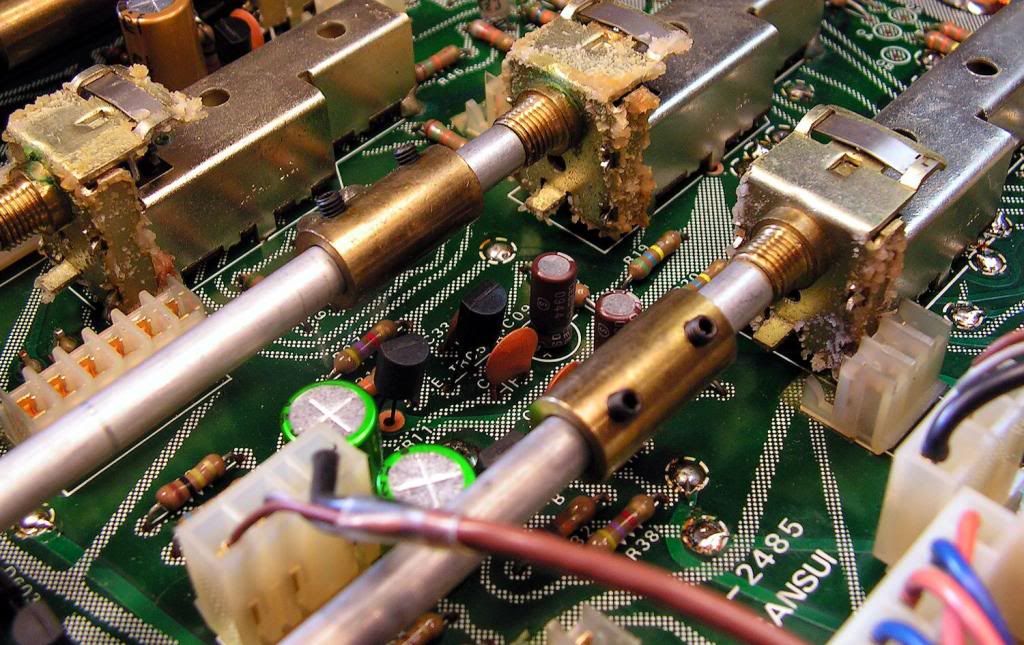

Dakle, iako je refresh radjen prije nesto vise godine dana, pogledajte selektore:

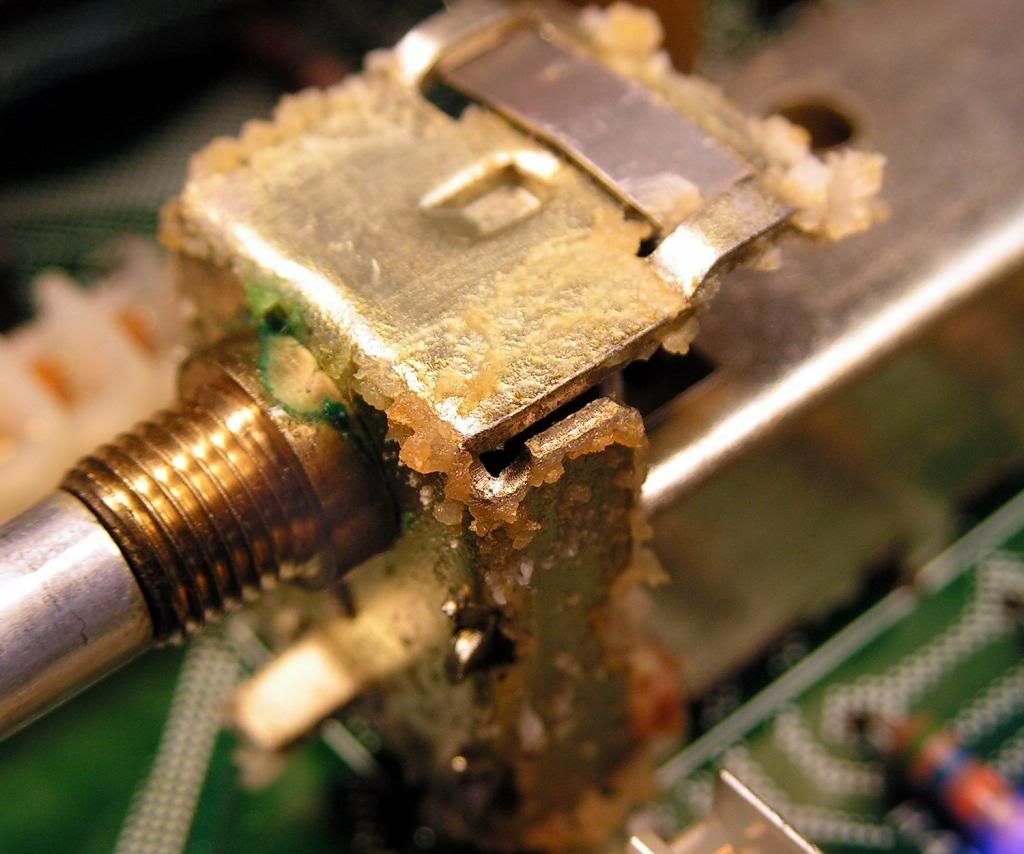

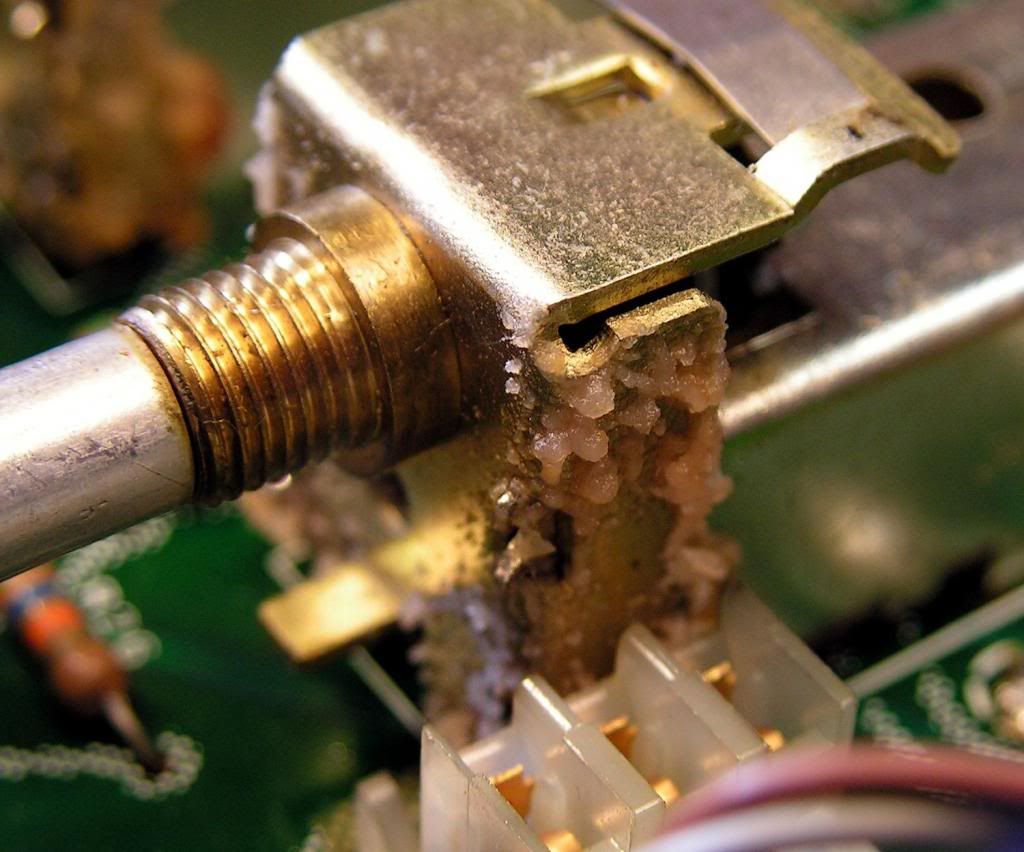

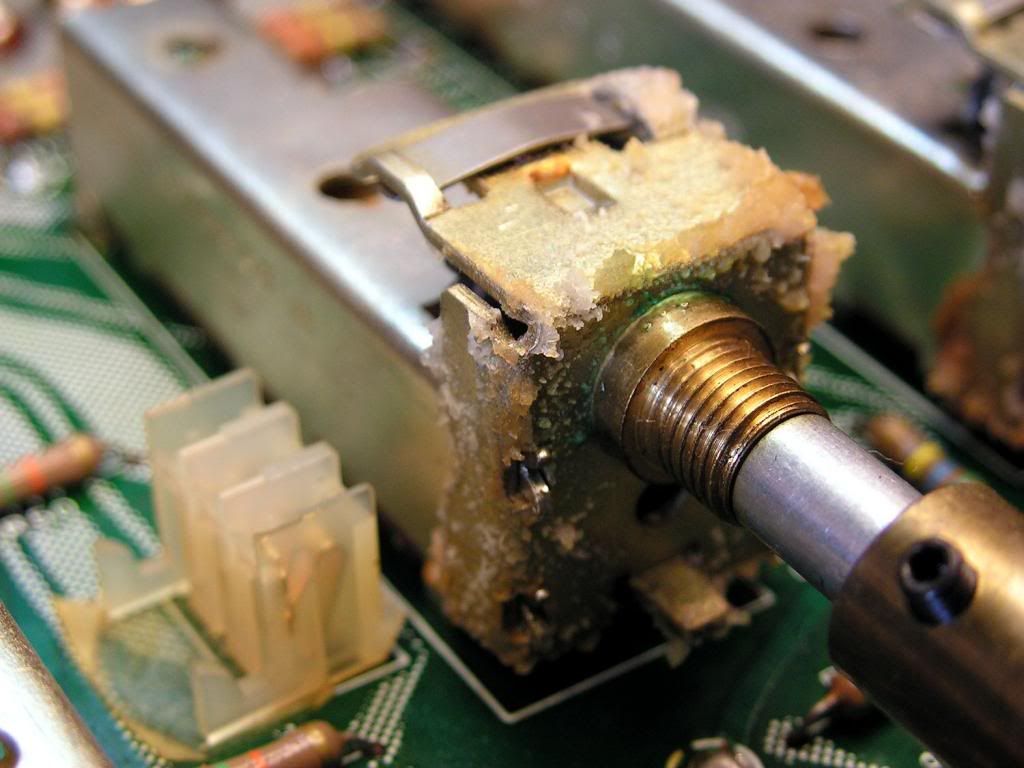

Sto se ovdje dogodilo, pa najvjerojatnije obilato prskanje kontakt spreja, a bez da se selektor otvarao. I normalno, kao sto sam vise puta kazivao, kontakt sprej je otopio i mast koju svaki selektor ima na mehanickim pokretnim dijelovima. I sta se dobilo; niti su kontakti cisti (jer je otopljena mast dosla na kontakte), niti imamo mast koja podmazuje mehanicke pokretne dijelove.

Dakle, ponovno napominjem, NEMA precaca, treba selektore, prekidace i potenciometre OTVARATI i RASTAVLJATI da bi se posao obavio kako treba.

Evo par primjera:

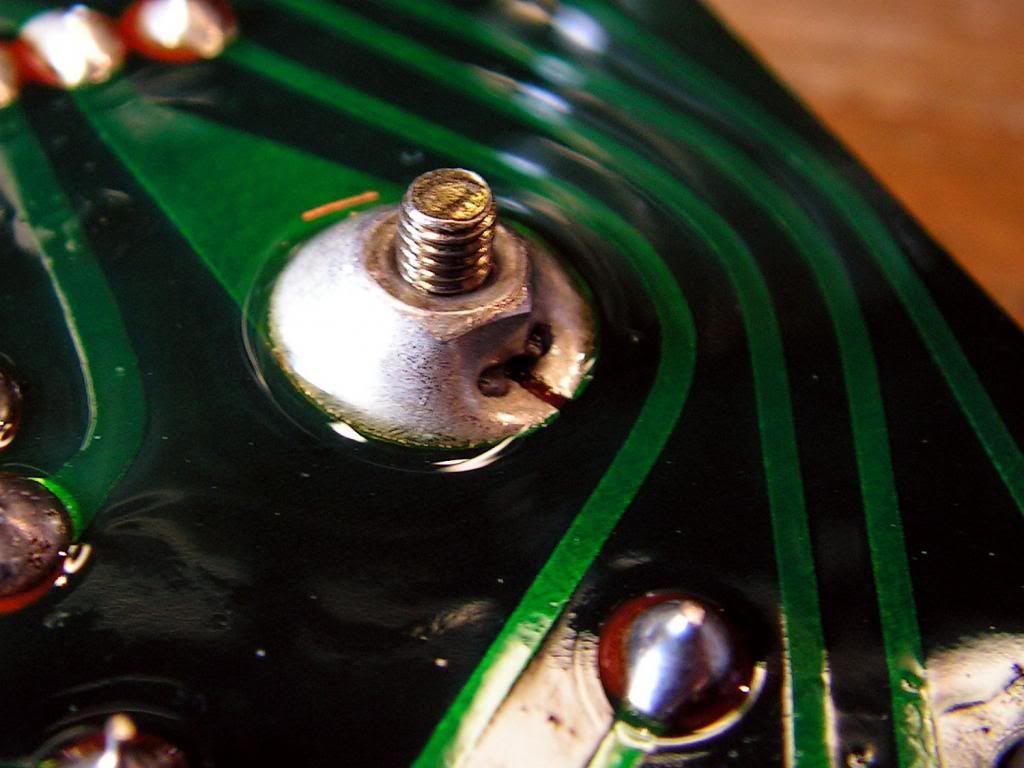

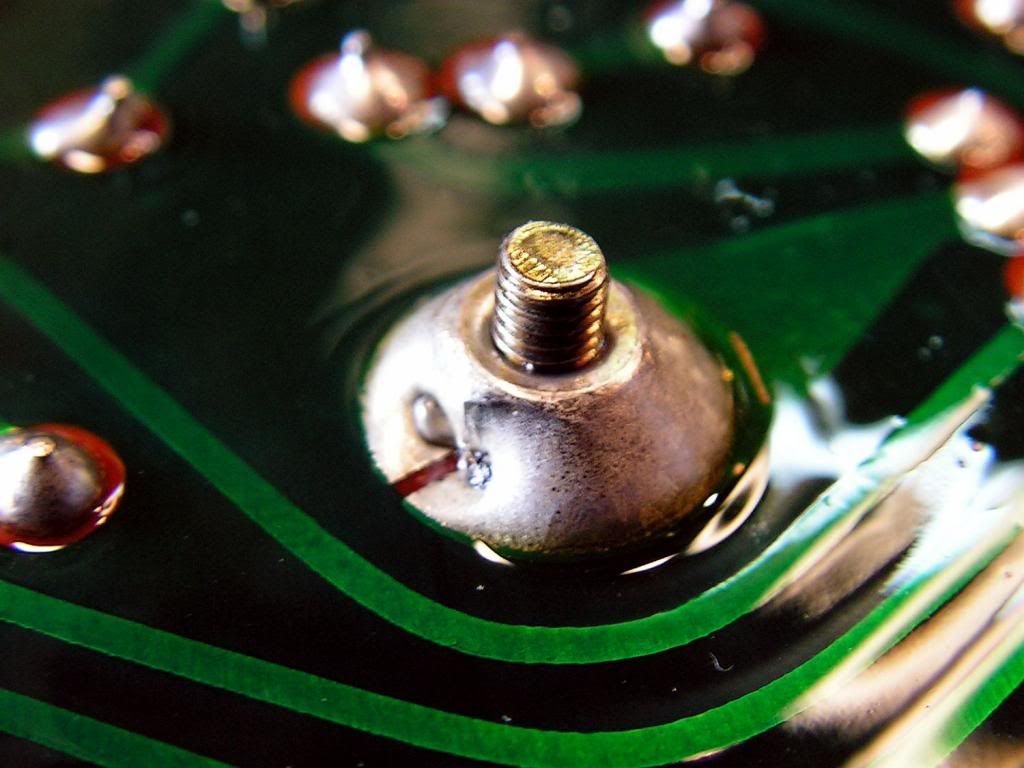

Ima jos nesto... naime Sansui je cesto koristio metalni dio usice od tranzistora TO220 (i slicnih) kucista kao elektricni kontakt kolektora od tranzistora... evo ovako

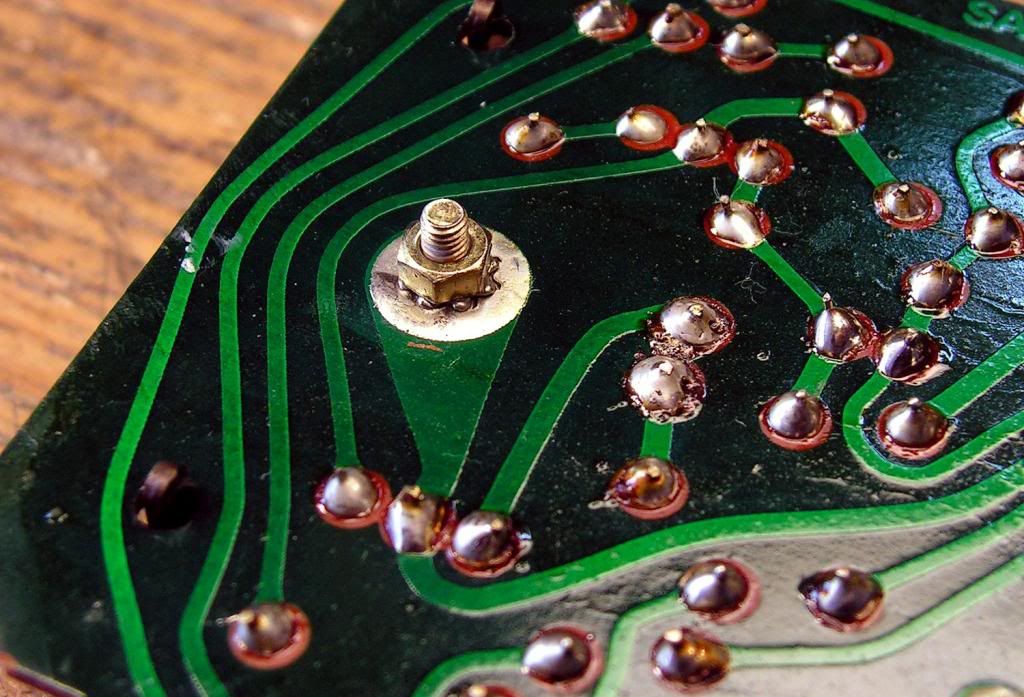

No mana je da kod grijanja i hladjenja tranzistora, ovaj spoj oslabi, pogotovo sto lem ispod matice je u vecini slucajeva sa velikim postotkom olova pa je time stvar i jos gora. Treba napraviti ovo:





Normalno, nikako grijati maticu i vidu lemilicom dok je tranzistor pricvrscen, jer se matica treba lijepo zagrijati da bi se lem kvalitetno razlio, i svakako ne raditi ovo sa lemom koji sadrzi veliki postotak olova.
Na ovaj nacin tranzistor je uvijek cvrsto vezan za hladnjak (bolje hladjenje) i uvijek ima kvalitetan elektricni spoj.

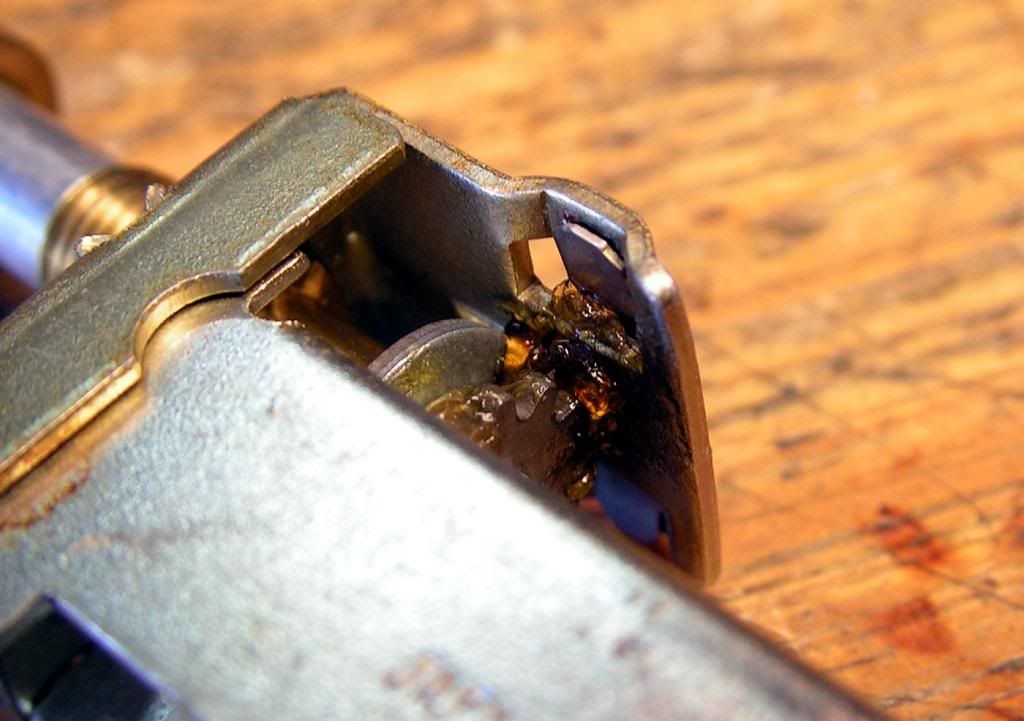

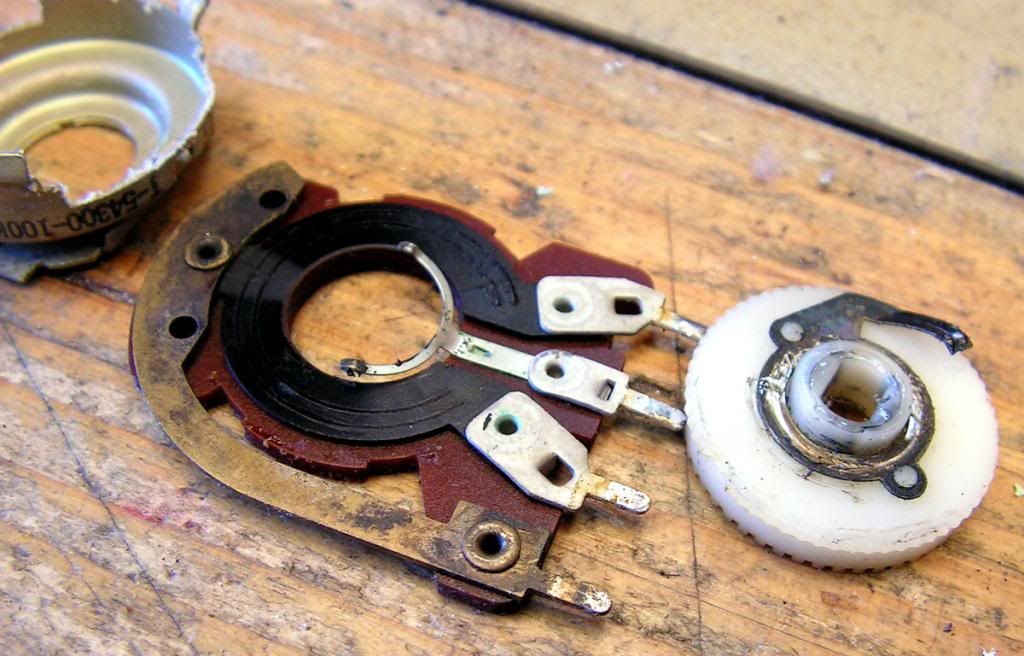

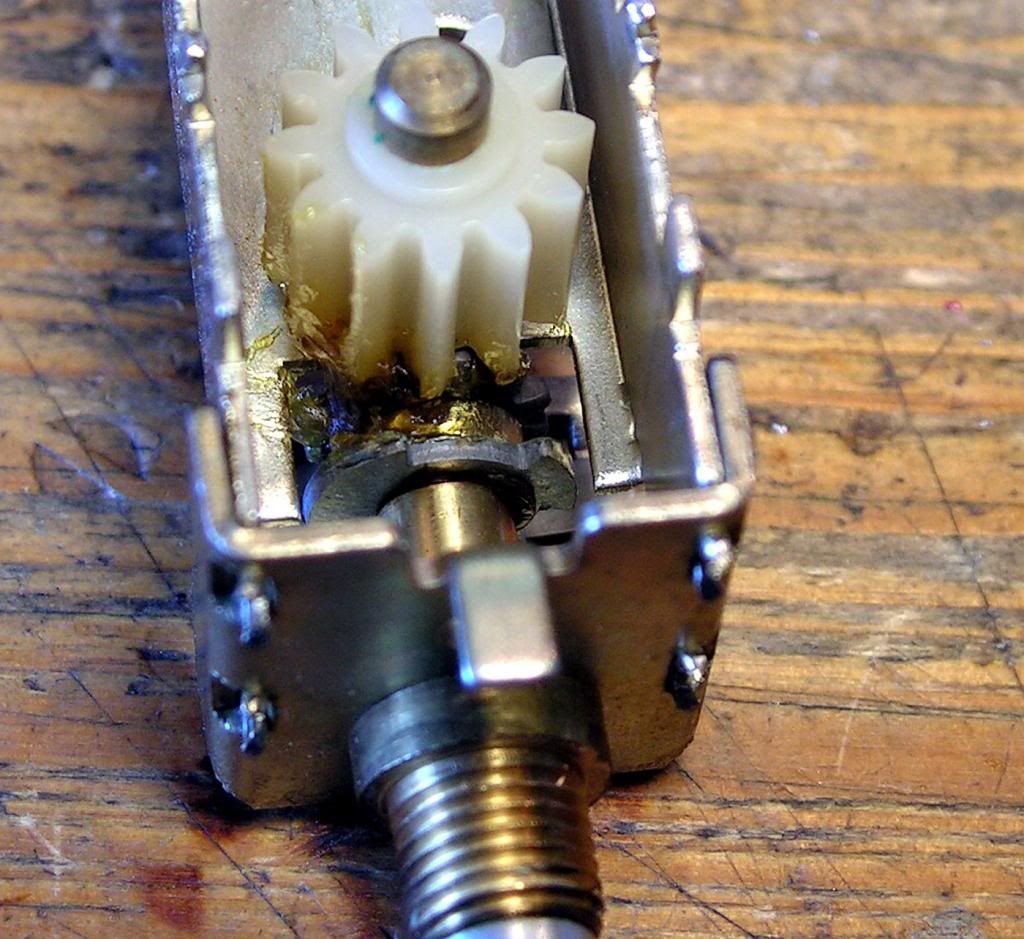

Evo, nasao sam jednu sliku na kojoj se lijepo vidi mast koja podmazuje mehanicke pokretne dijelove jednog potenciometra



i sada mozete zamisliti sto se desi kada se nekontrolirano prska potenciometar sa kontakt sprejem!

Zanima me kako ponovno zakovati tvornički zakovane potenciometre, selektore itd. nakon kompletnog rastavljanja?
Bilo bi interesantno vidjeti proces.
Mene osobno interesira jer Dorian radi refresh mog malog Sansuia,
I pojavilo se pitanje: Ići u rastavljanje onog što konstrukcijski nebi trebao ili kupiti novi komad ?
Zaljevanje sprejevima nije dolazilo u obzir, to mogu i sam, a i "rezultati" su vidljivi na prethodnim fotografijama.

Moram ipak upozoriti da rastavljanje potenciometara i selektora i prekidaca nis bas posao za svakoga. Treba ipak imati malo mota za to, ili bar probati na nekim probnim primjercima koji nisu vazni (naprimjer izvadjeni iz neke shkovace od uredjaja).
Nestrucno otvaranje i baratanje moze dovesti do nepopravljivog ostecenja potenciometra (ili selektora - prekidaca), a novi se tesko (ili cak nikako!) mogu nabaviti.

Naprimjer, kod prekidaca, ako kontaktna pera ne sjednu tocno u dosjed, mogu se iskriviti, a onda nema shanse da se isprave u prvobitni izgled, jer tu je vazno da pritisak kontaktnog pera ne bude preslab (slab kontakt, i podvlacenje prljavstine) ili prejak (mogucnost ostecenja)... isto tako i kod potencimetra, ako kontaktno pero koje klizi po grafitu nije tocno podeseno, miljardu drugih problema se moze javiti...

Rastavljanje treba ipak prepustiti onima koji se bave restauracijama. Oni vec imaju iskustva s time, a i alata.
Ja sam samo htio sa ovim slikama kazati da nije bas tako jednostavno srediti da ispravno radi neki potenciometar ili selektor (prskajuci ga kontakt sprejem), vec da bi to radilo OK, treba se malo vise pomuciti.

Bravo Kale, super slike baš za edukaciju
Koliko god ti pričao o tome kako nije dovoljan samo kontakt sprej, zapravo ne samo dovoljan nego čak i štetan to se najbolje vidi na ovim fotkama. Ne znam koliko puta sam to objašnjavao ovdašnjim meštrima, ali gledaju te kao kretena i picajzlu koji samo prodaje pamet.
Još ajde, kad je u pitanju neka relativno "nevažna" naprava, ali ovaj CA sansui ovako "refreshati"

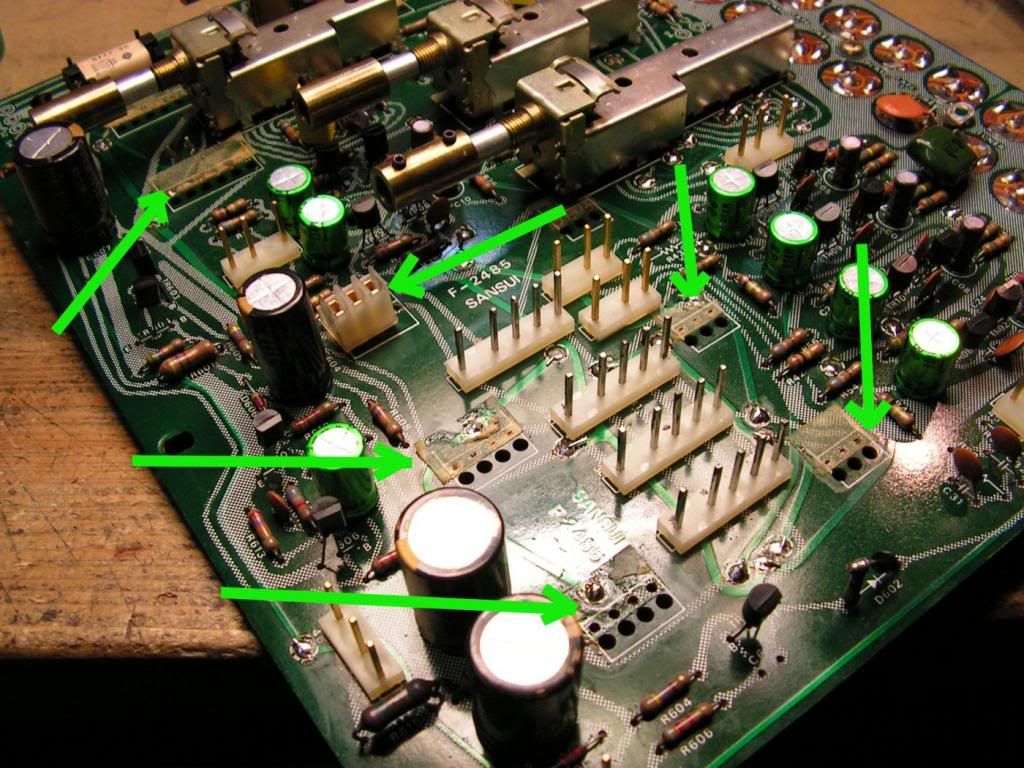

A moj Abby... nevjerojatno, ali istinito, morao sam opet raskopati cili CA3000, sve... i odraditi jos jedan refresh... dobra je stvar sto ovaj koji je to radio, bar je elektrolite dobre stavio, i rijesio one medjuveze na dvostranoj stampi... biti ce nesto slika o tome...

Ajde, evo malo sam se pomucio pa uslikao postupak demontaze jednog balance pota koji je zakivan. Treba imati na umu, da je ovo jedna varijacija zakivanja, ima ih jos, pa za svaku postupak nije isti... no ajmo kreniti sa demontazom ovog....

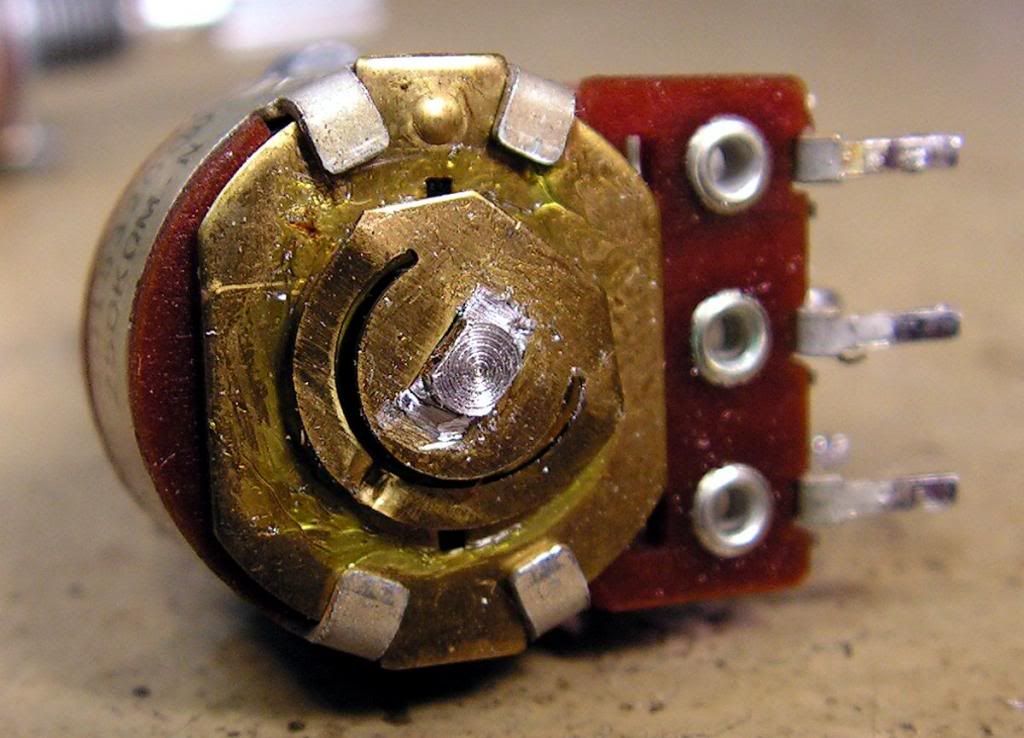

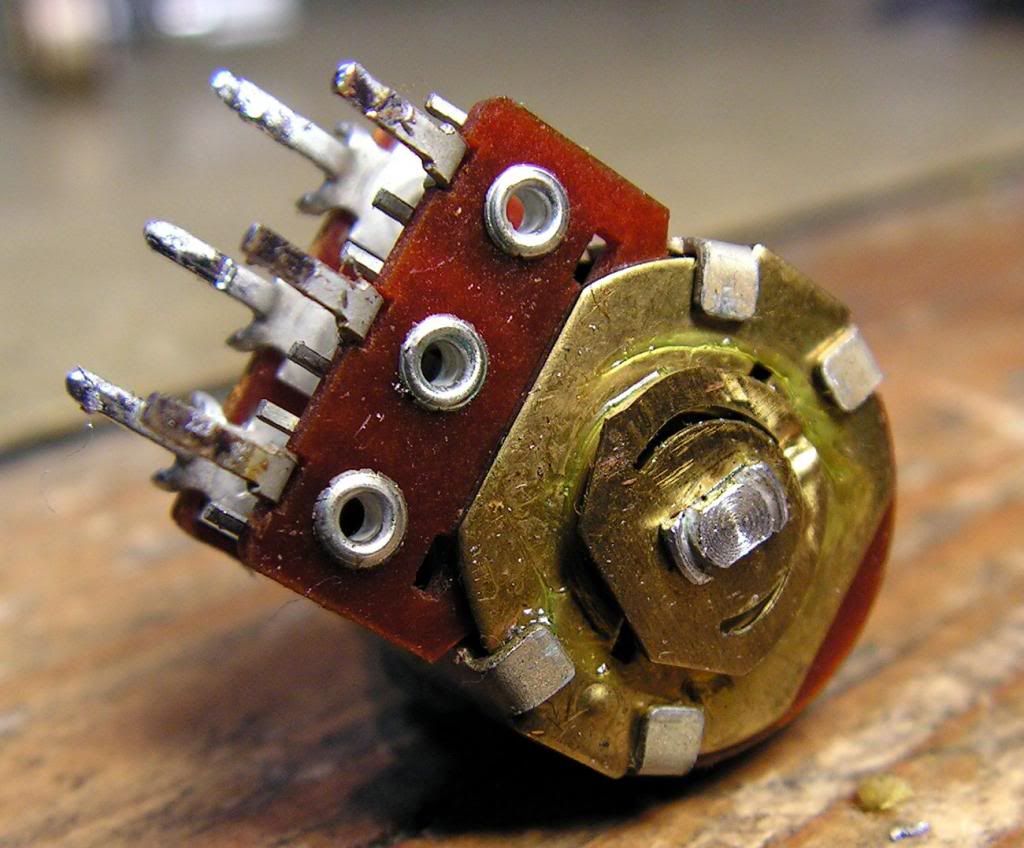

Evo kako to izgleda na pocetku.

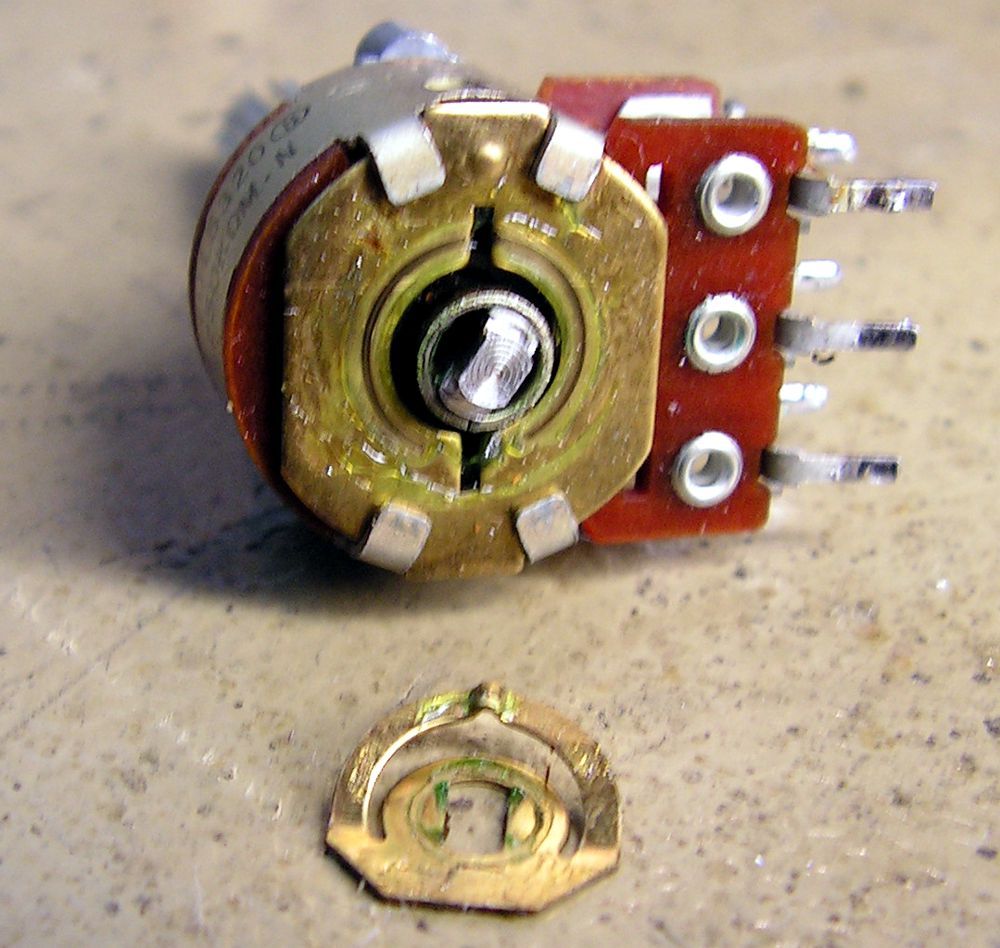

obratite paznju na osovinu kako je zakivana, kao sa nekim prstenom. E taj vanjski dio treba paaazljivo odstraniti a ne dirati sredisnji. Sredisnji dio cemo kasnije iskoristiti za ponovno zakivanje...



evo kako sam ja to ucinio u ovom primjeru....



opruga sa "click" pinom je vani,



sada se vec vidi unutrasnjost pota...

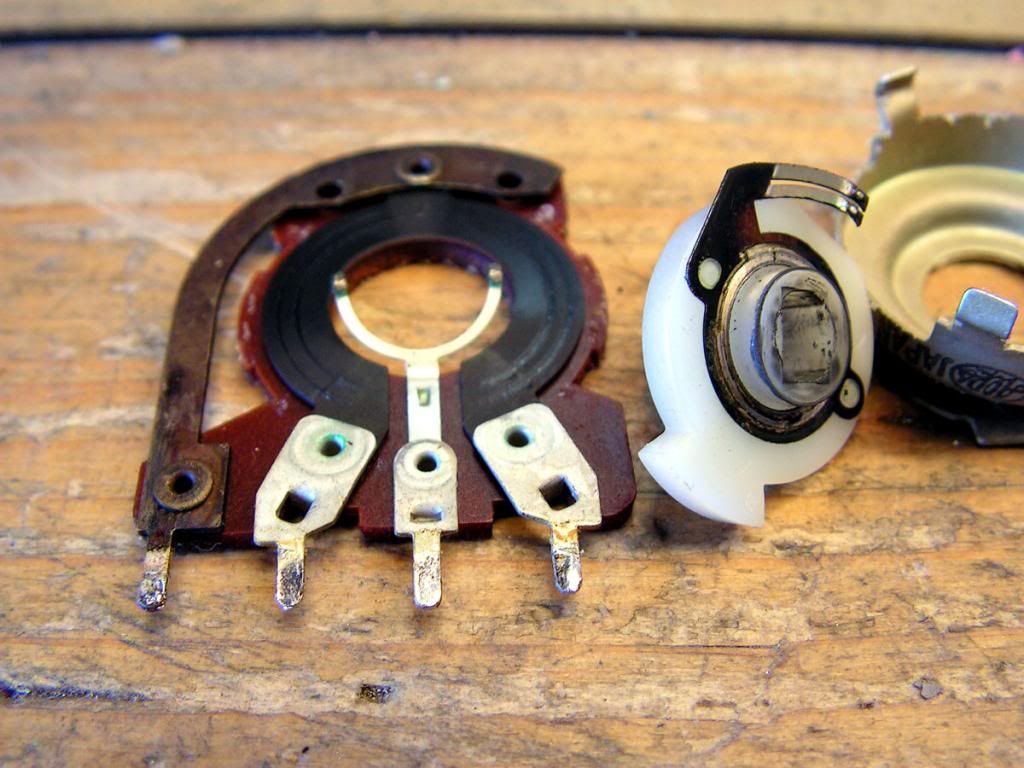

jedan kanal je rastavljen...

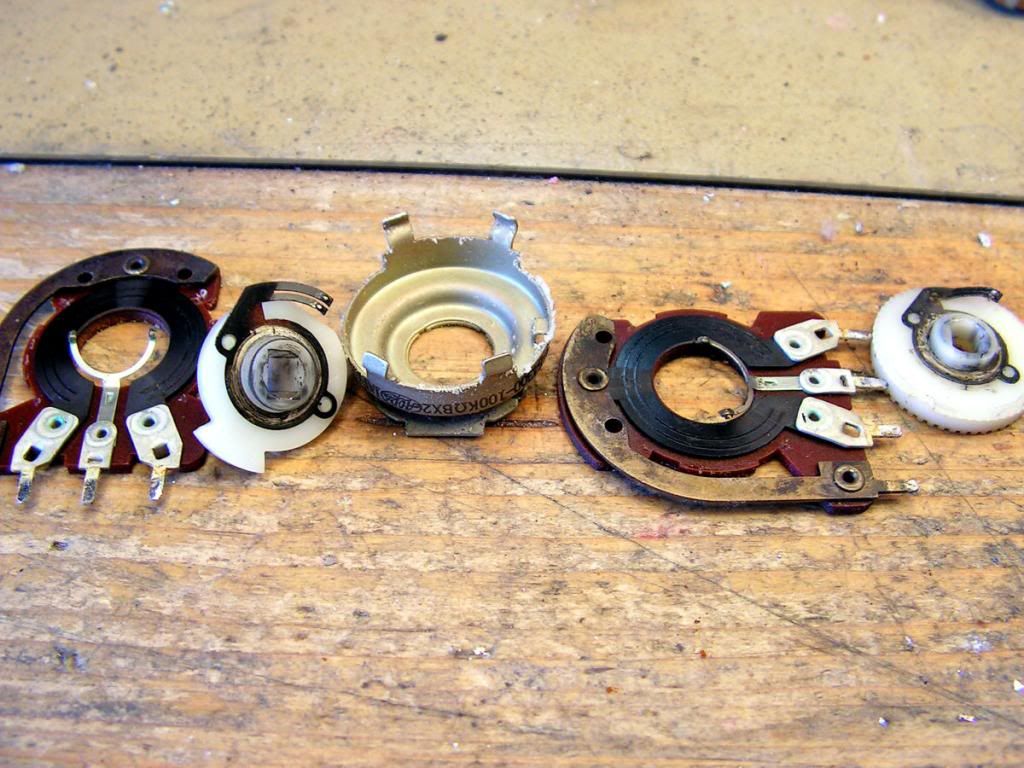

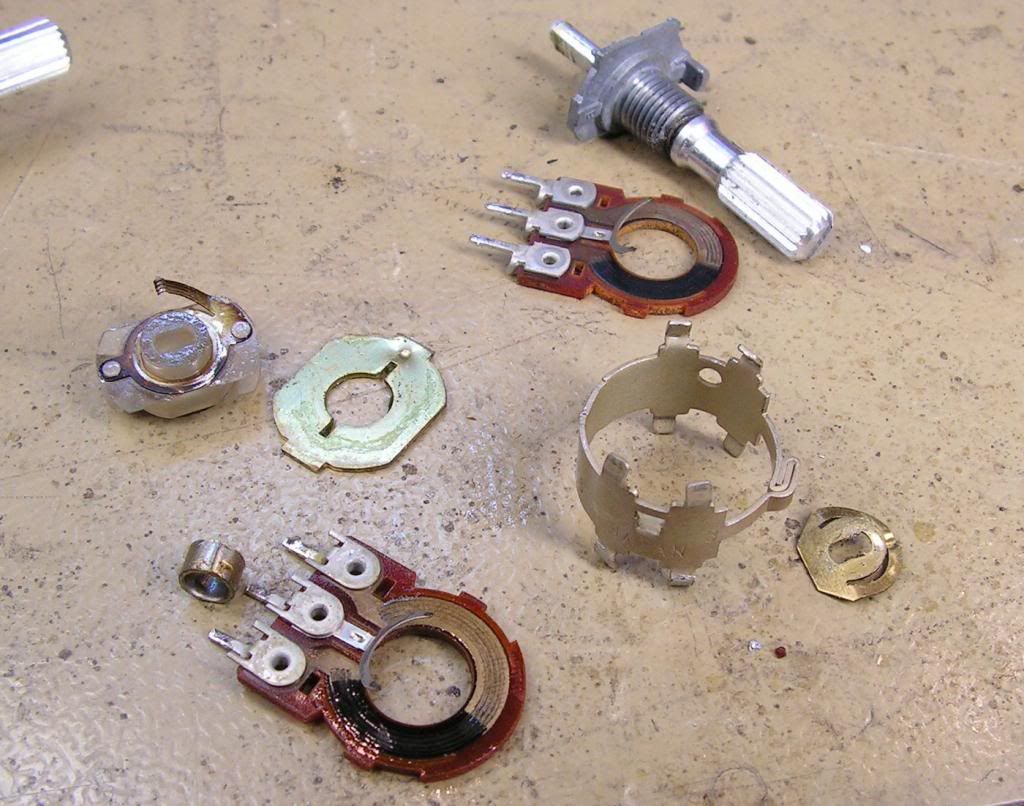

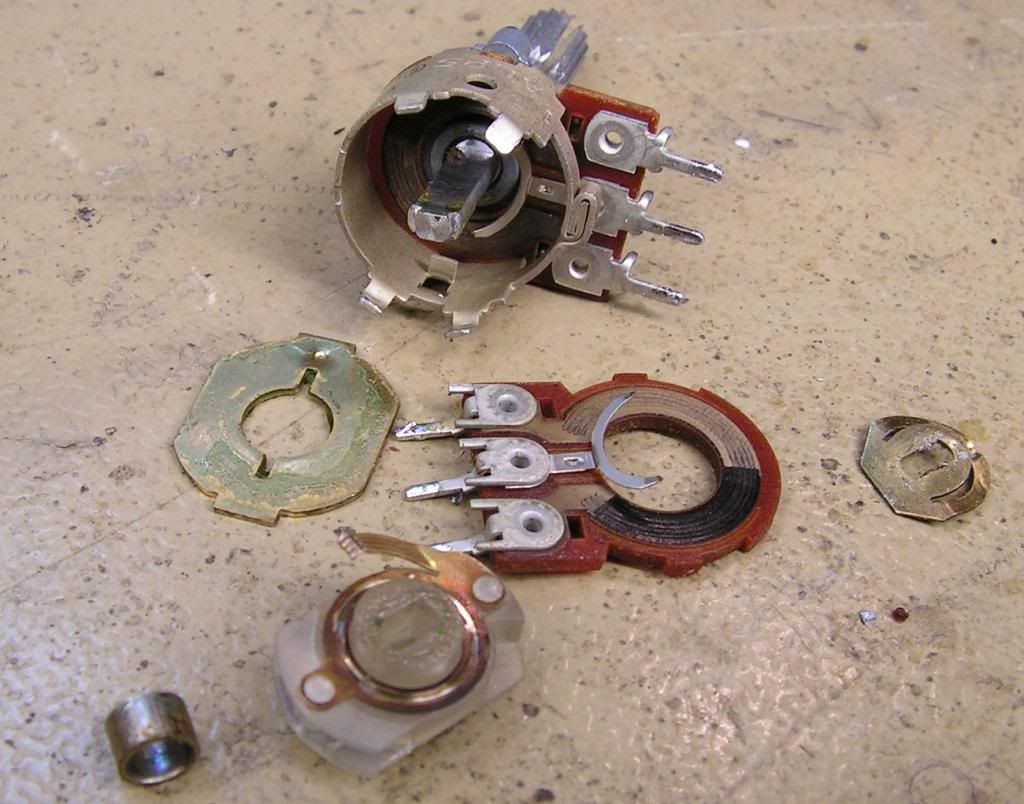

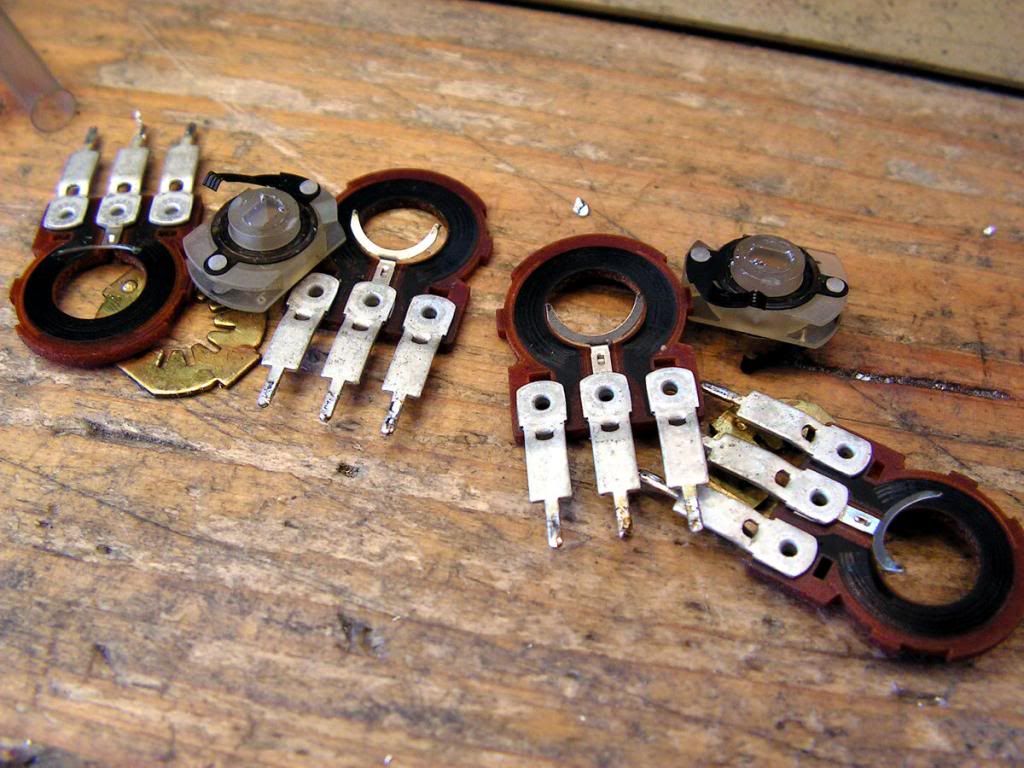

evo ga totalno rastavljenog

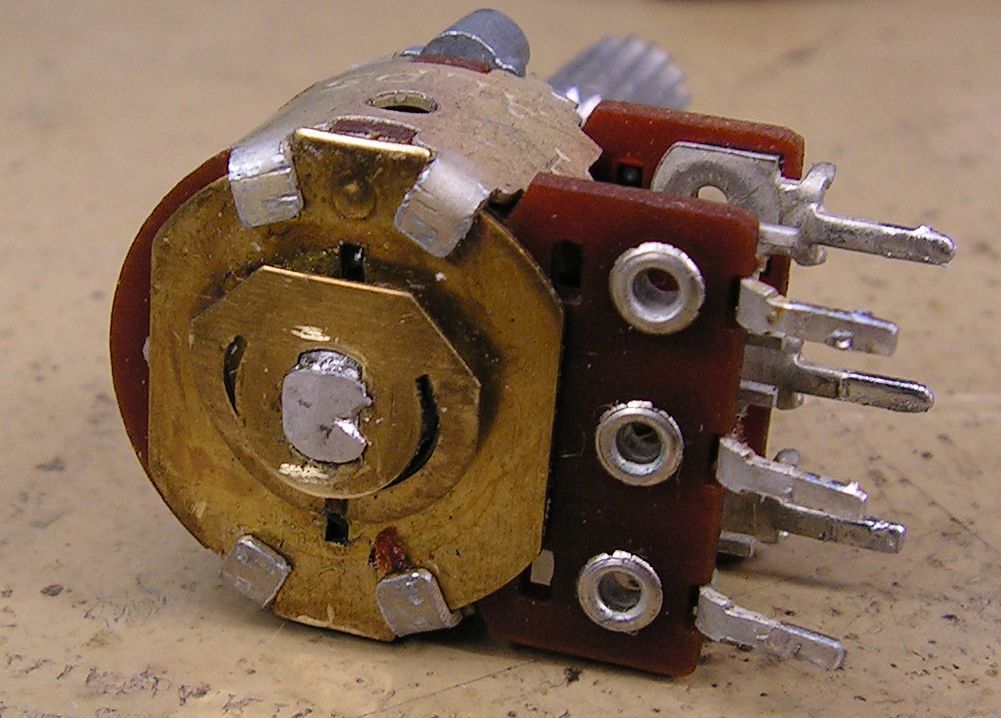

i na kraju ponovno spojen. Na ovoj slici se vidi zasto je bilo vazno ne ostetiti onaj unutrasnji dio osovine, njega smo iskoristili za ponovno zakivanje.

Ponovno napominjem, da bi bilo dobro uzeti neki slican pot koji je skinut sa shkovaca uredjaja, i malo vjezbati rastavljanje, jer i najmanja greska se skupo placa. Onaj nizozemac ove potove (ako ih ima) naplacuje 15 EUR komad.

Kale wrote:
Da, nažalost cijeli uredjaj se mora ponovo rastaviti, dvostruki posao ako nešto nije bilo dobro urađeno. Samo šibaj slike, iz ovih tvojih slikica o rastavljanju potova stvarno se može puno naučiti, i amater bi shvatio kako i zašto treba raditi ( ipak uz malo "puno" prakse)

Evo ga, kao sto sam i obecao, evo slikica u vezi ovih selektora...

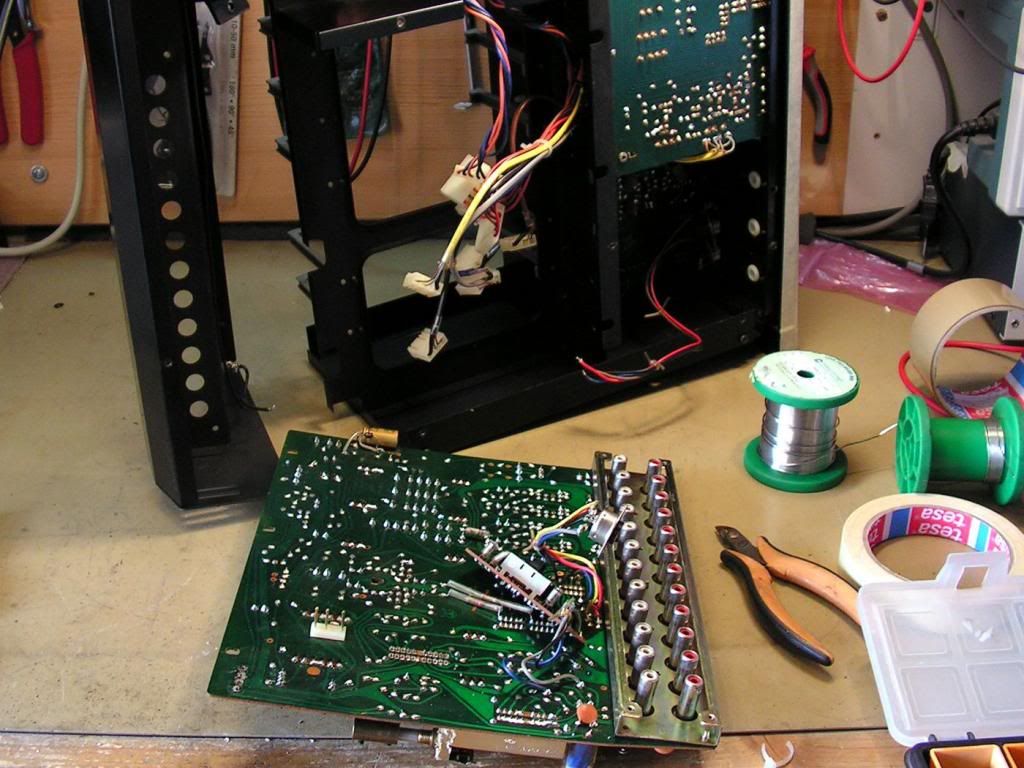

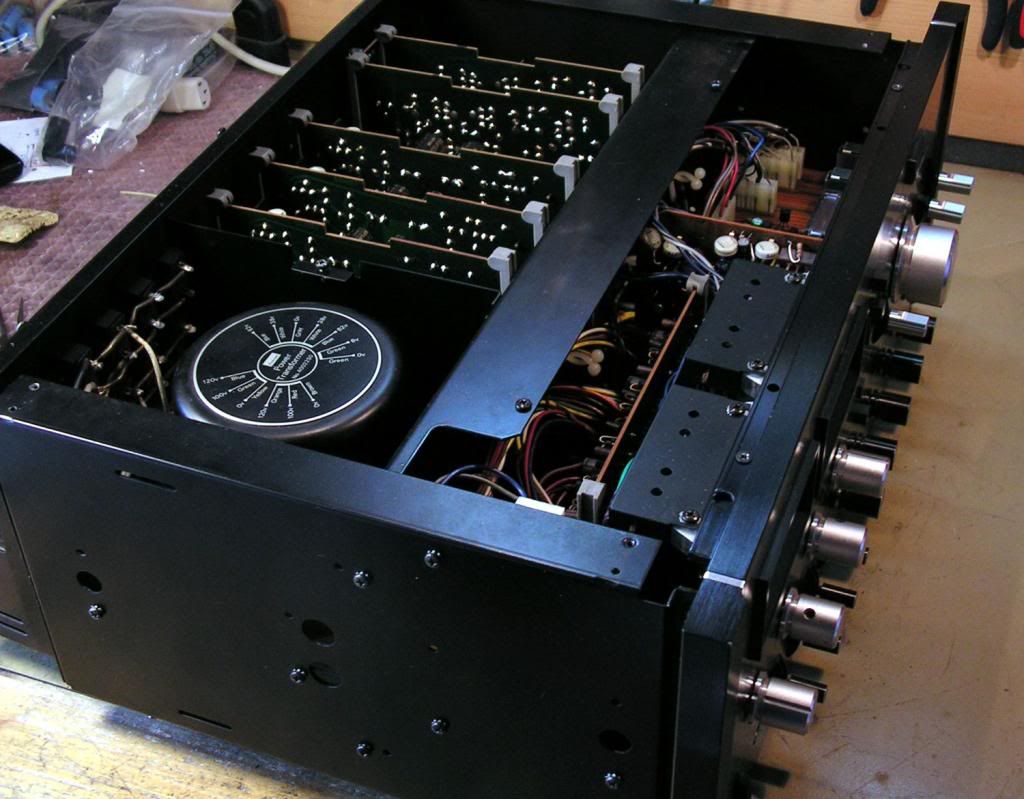

Normalno, trebalo je prvo rastaviti ovu maticnu plocu, i to nije niti malo jednostavno

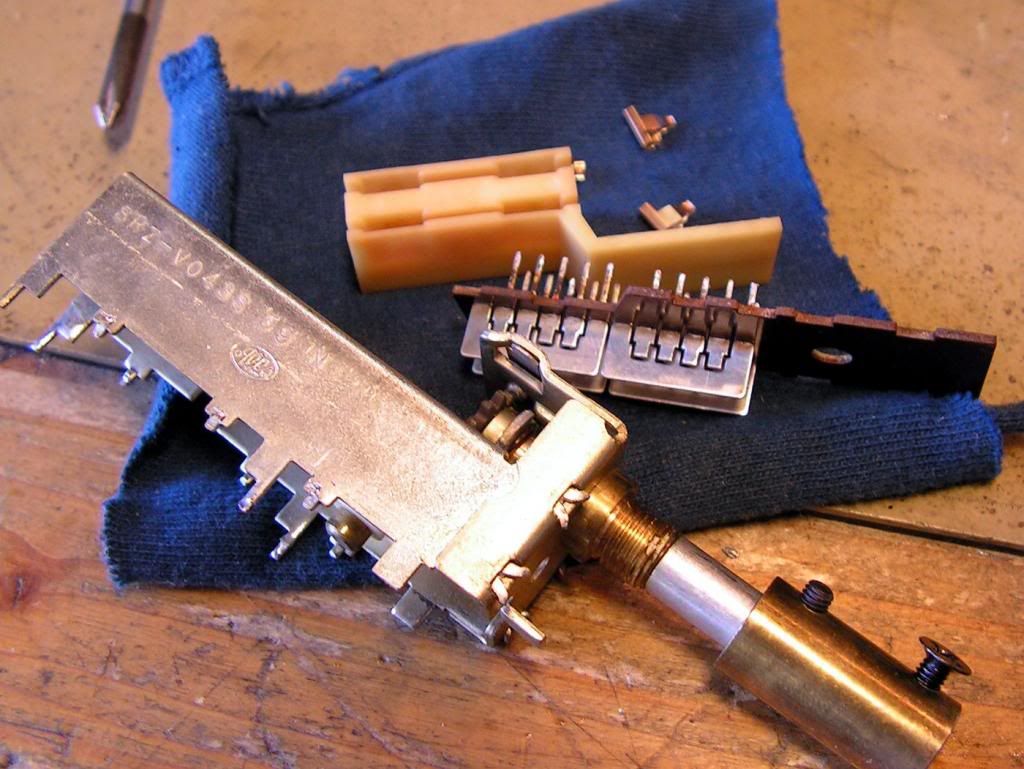

pa onda odlemiti ove selektore i rastaviti...



kao sto se vidi, nisu mnogo korodirani, a i kako bi bili kada su unutra masni...

evo ga, prvo sve dobro oprano u uljnom razredjivacu (zasto uljnom, pa zato jer nitro agresivno djeluje na plasticne dijelove)



ovdje se vidi da se izgubio jedan originalni imbus u prijasnjem rastavljanju, pa je stavljena krizna vida, no dobro je i to...

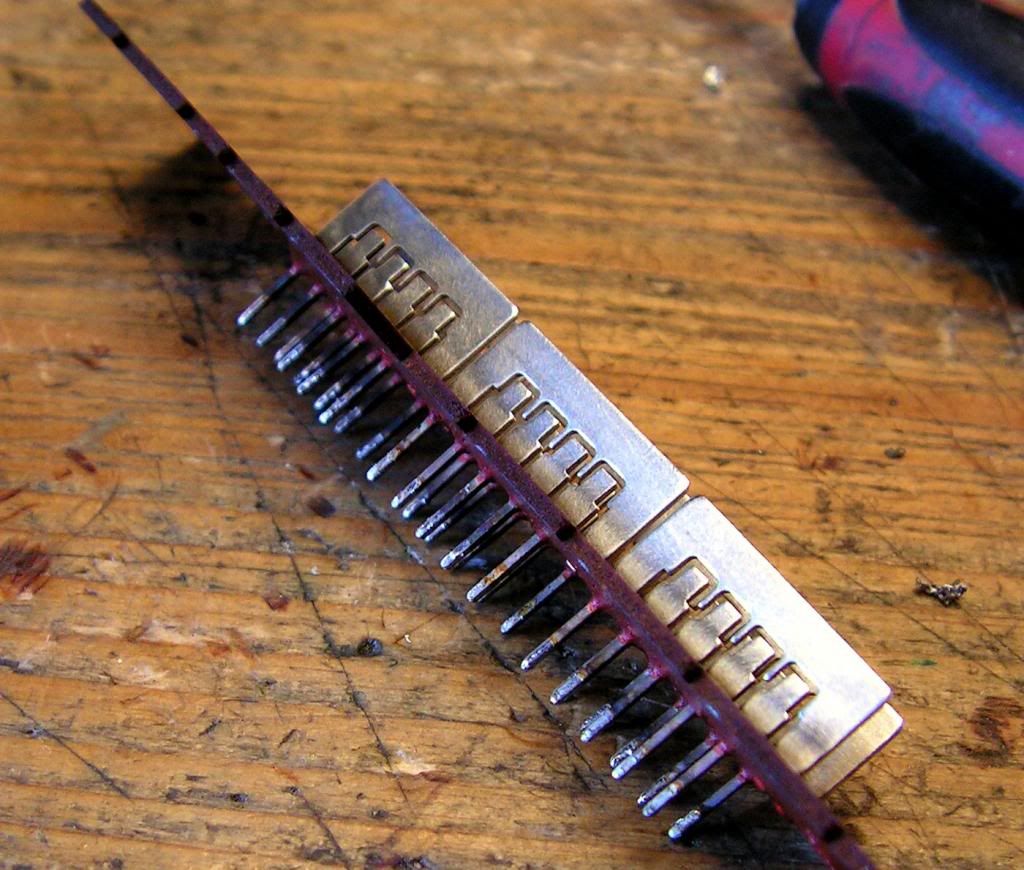

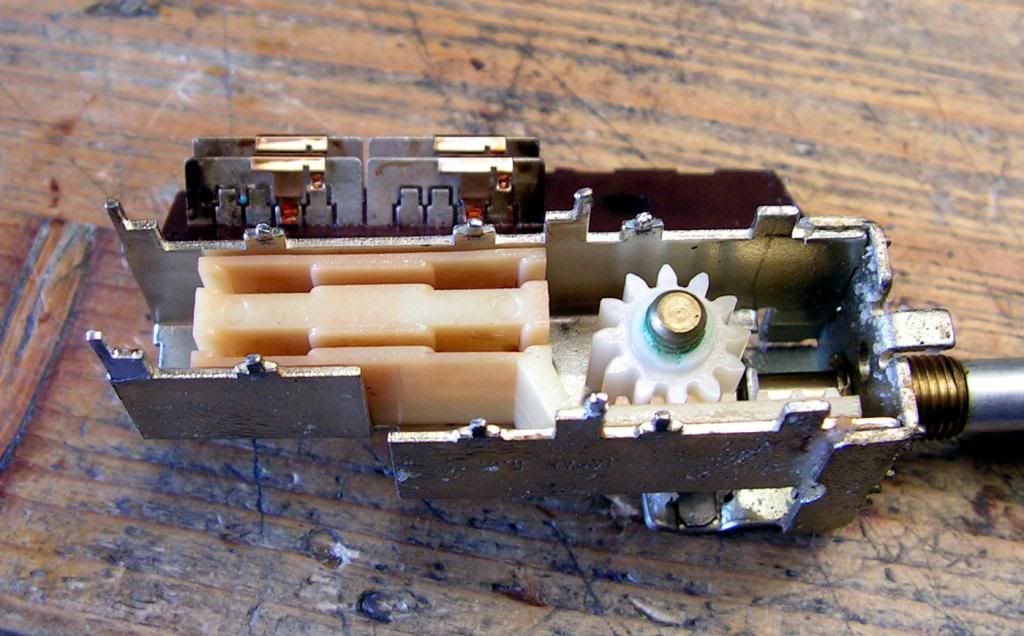

a ovako treba izgledati shina po kojoj klize kontaktna pera



nanovo nanesena mast ovdje



i ovdje

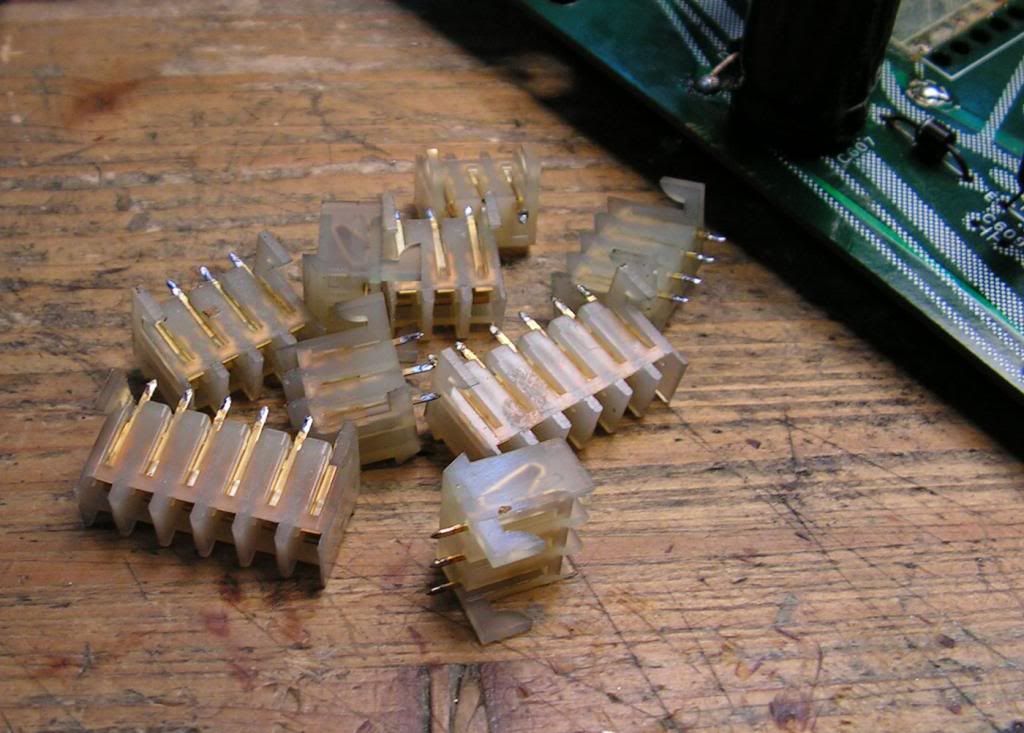

trebalo je ocistiti i ove konentore



koji su skinuti odavde




Zamjenjena je vecina small signal tranzistora sa genuine Toshibama (jer su ovi svi odreda bili sa crnim nozicama od korozije, pa nisam htio rizicirati... pa namazano sve sa novim kalofonijem...

I finale sutra....
