Evo jedna neplanirana prekovikend zabava,a koliko vidim nije do sada bila tema pa ću je objaviti.Uglavnom nisam imao taj model do sada u rukama i nisam baš ni proučavao tu seriju.Uglavnom na prvi pogled djeluje kao low budget segment tipa G-301/401,no kad se otvori i pogleda shema ovaj mališa ustvari puca debelo ka srednjoj klasi tadašnje produkcije,jedino što ga povezuje sa budget klasom je potpuni nedostatak bilo kakve zaštite,nema ni zaštitu od DC napona ni strujnu ni od kratkog spoja.Na žalost,onda se veoma lako dogodi ovo što će te vidjeti na slikama.Za razliku od 301/401 ovdje se radi o prilično ozbiljnoj izlaznoj snagi i ozbiljnim naponima napajanja cca.46V po rail-u.
Topologija je klasična Sansui iz modela srednje klase sa dual FET-tom na ulazu.
Planirano je raditi samo nužni servis,no kako je vizualno stanje uređaja odlično,praktički nema ni ogrebotine ipak sam ga odlučio kompletnog rastaviti i napraviti u cjelosti kako treba.Ne računajući paljevinu drugi problem je okolina u kojoj je radio kod bivših vlasnika,uključenjem razvija prilično neugodan miris,što od zapečene prašine,duhana i sl,jedina terapija koja pomaže je kompletno pranje,dakle vodimo ga u "autopraonicu" za početak.

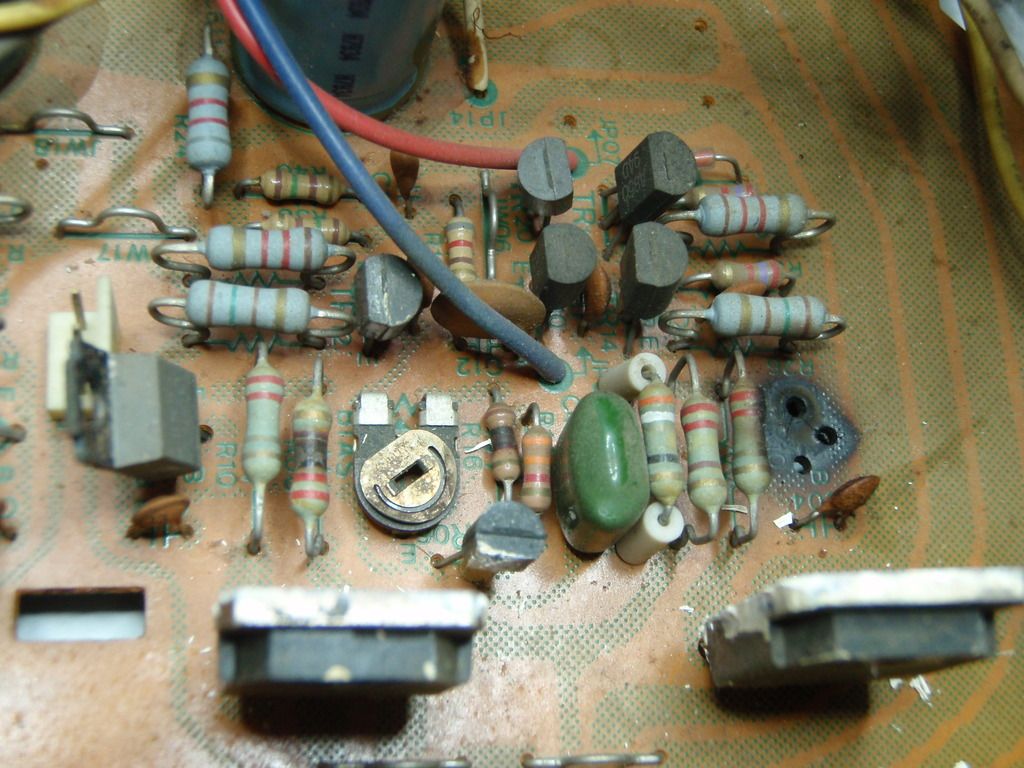

evo i slikica,tranzistori skurenog kanala,lijepo se vidi na emitorskom otporu kako je prije nekom doslovno eksplodirao tranzić,ovo je netko već mjenjao ove izlaze,no i ti su skureni

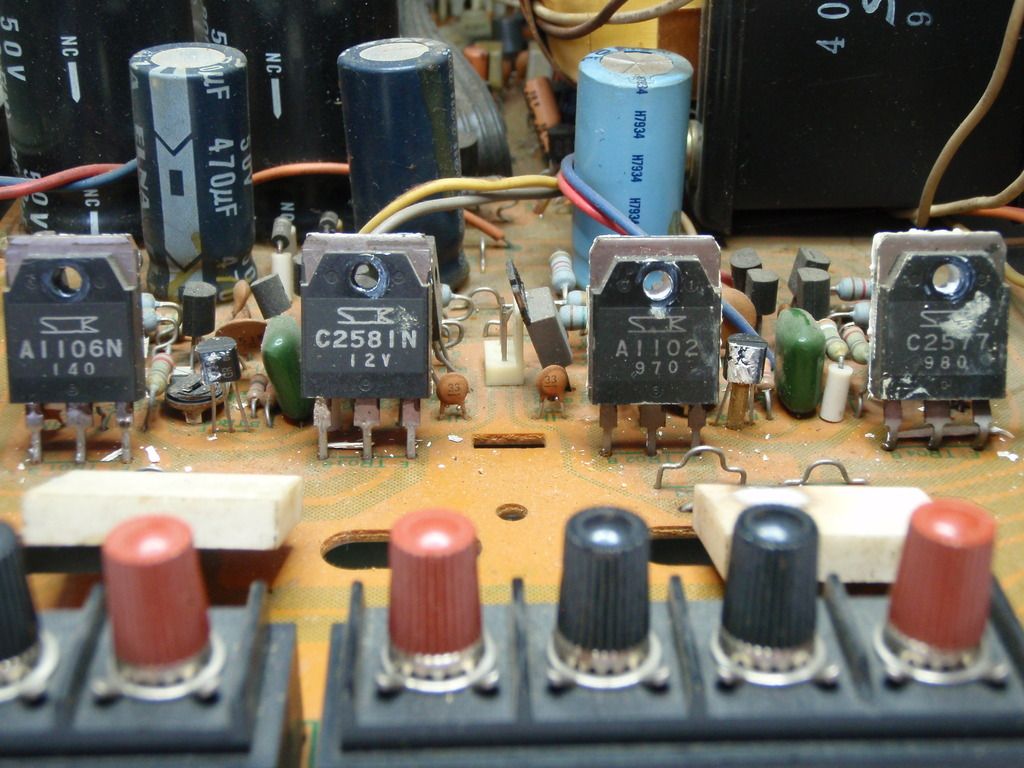

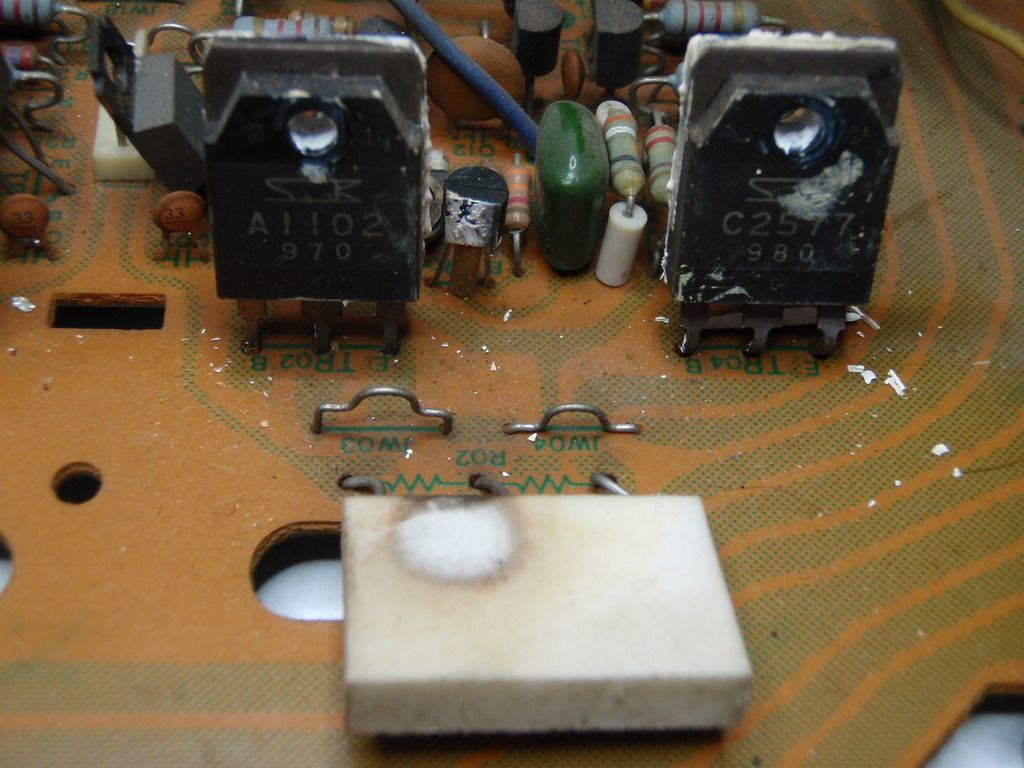

ovdje se vidi i drugi kanal,koji čak nekako i radi,par SanKen tranzića iz jačih modela A1106/C2581,no font slova mi je malo čudan,nisam siguran da li su FAKE,ako netko prepoznaje te modele neka da komentar da li je i taj par FAKE ili nije,no kako god idu novi izlazi u obadva kanala.

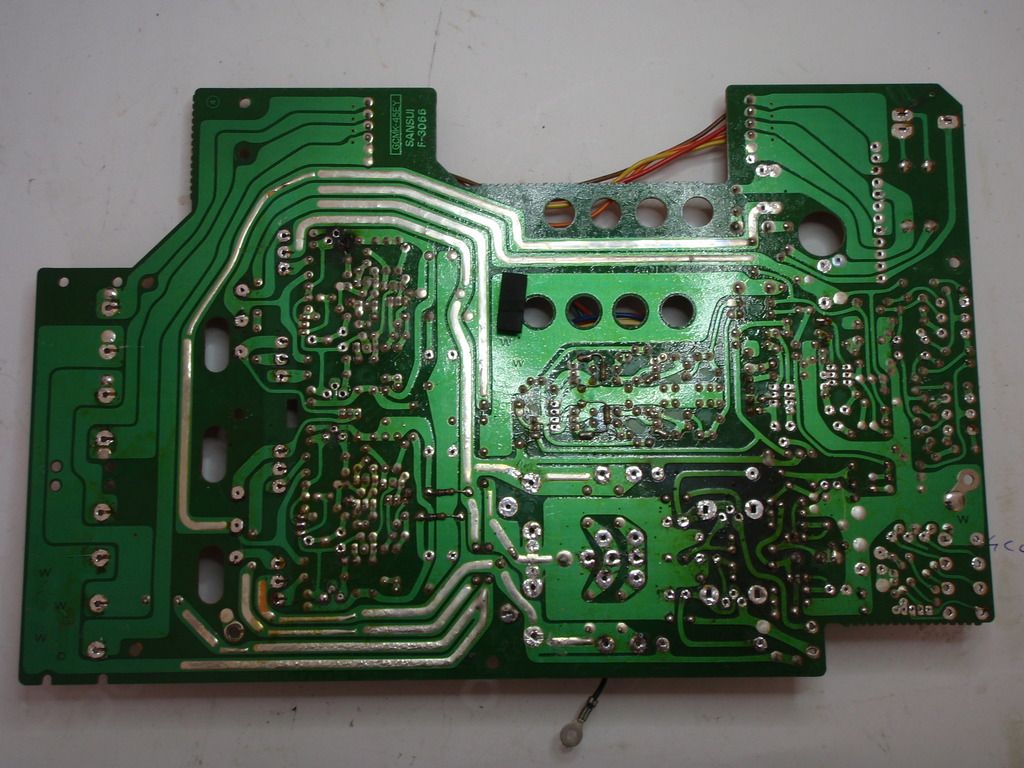

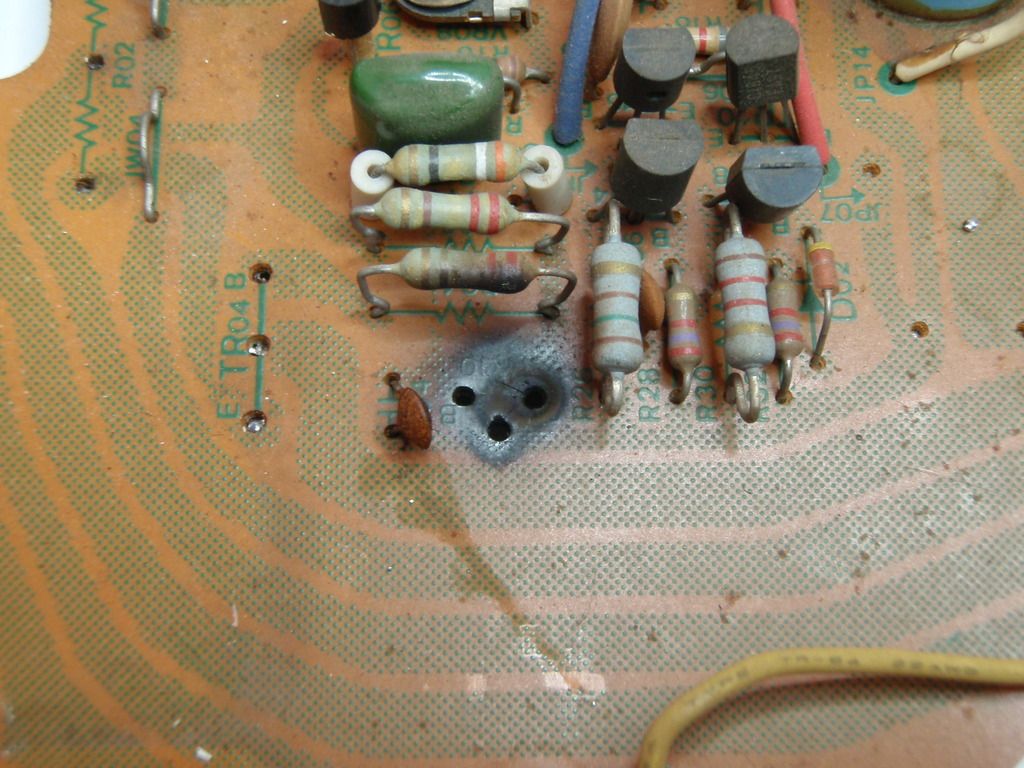

ovdje je nekad bio driver,lijepo je izgorio i spalio pločicu

iz drugog kuta

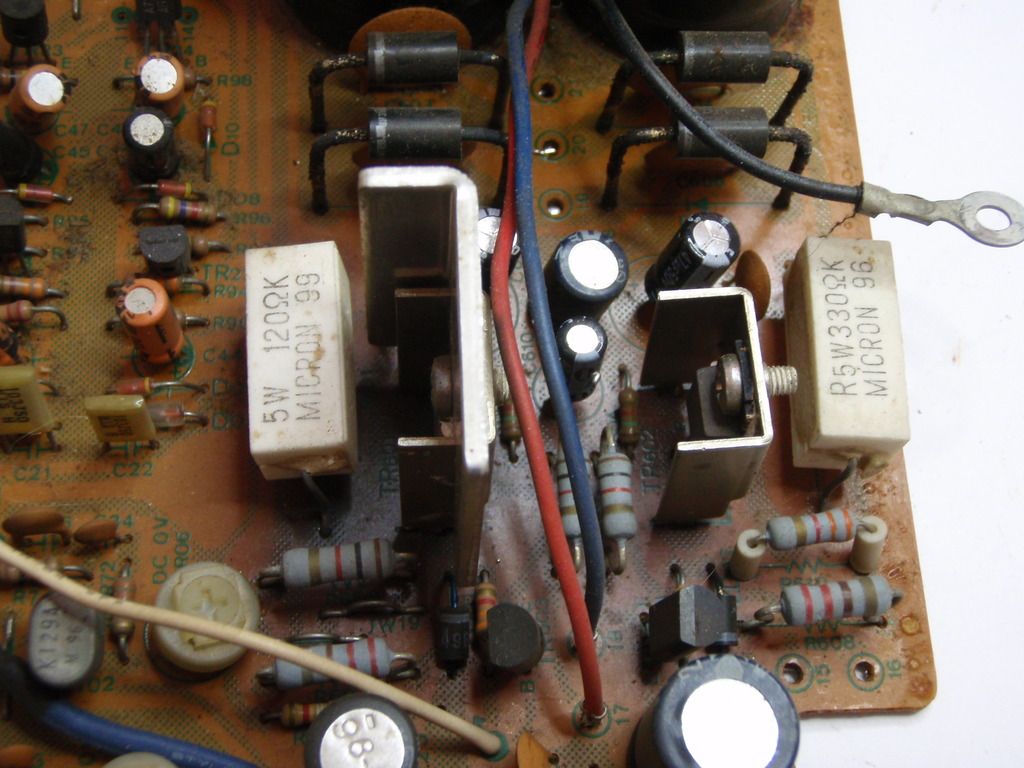

stabilizatori napajanja,ispod njih je od grijanja pločica skroz promjenila boju,praktički pocrnila

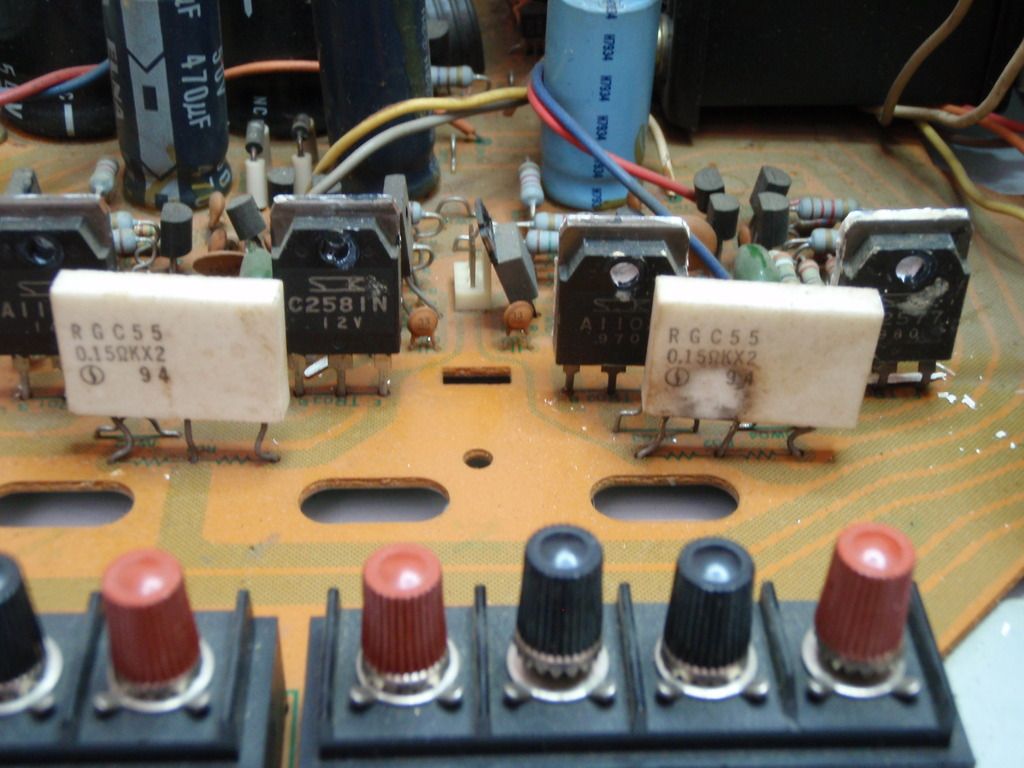

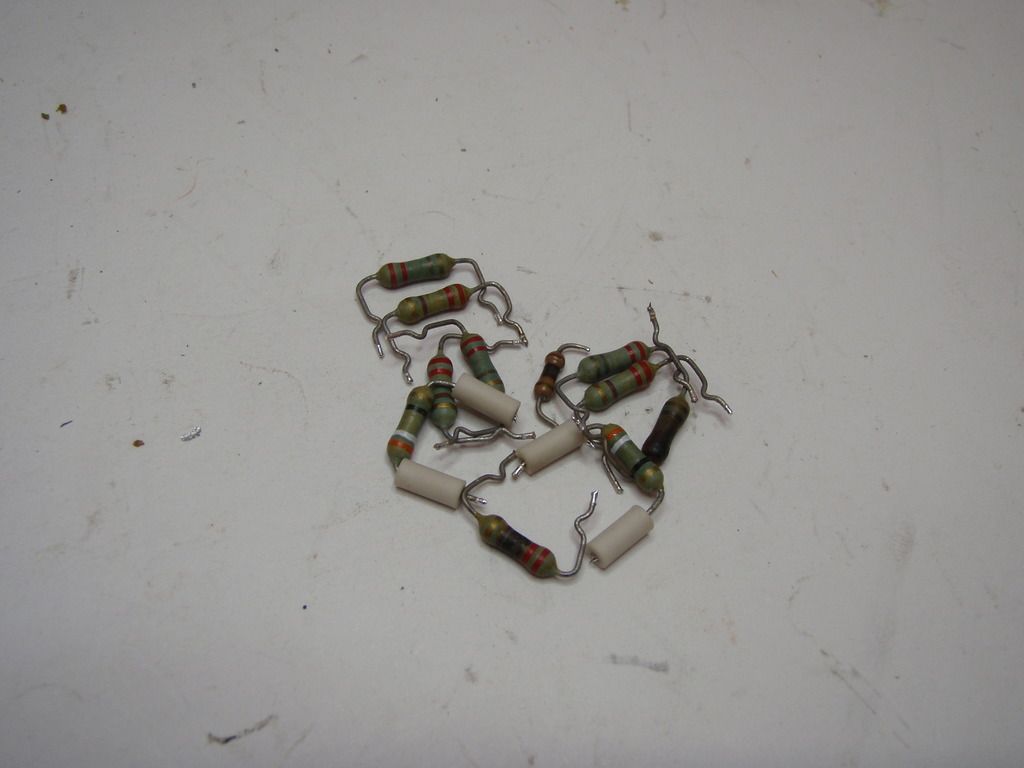

zanimljivost su emiterski otpori,rijetko se vidi u nekom uređaju da su tako male vrijednosti 0,15ohm-a,što li konstruktor sa tim htio postići,ili je izvlačio zadnji atom snage iz tranzistora ili su išli uparivati izlaze(što čisto sumnjam) i opet cjediti suhu drenovinu iz izlaza,kolika je to samo struja bila da uspije skuriti 5W 0,15 otpore.

a što li je tek bilo sa zvučnicima,pogledajte ne baš tanke vodove prema selektoru zvučnika,sva ova struja koja je spalila ove vodove,nije imala kuda se zatvoriti nego kroz zvučnike.

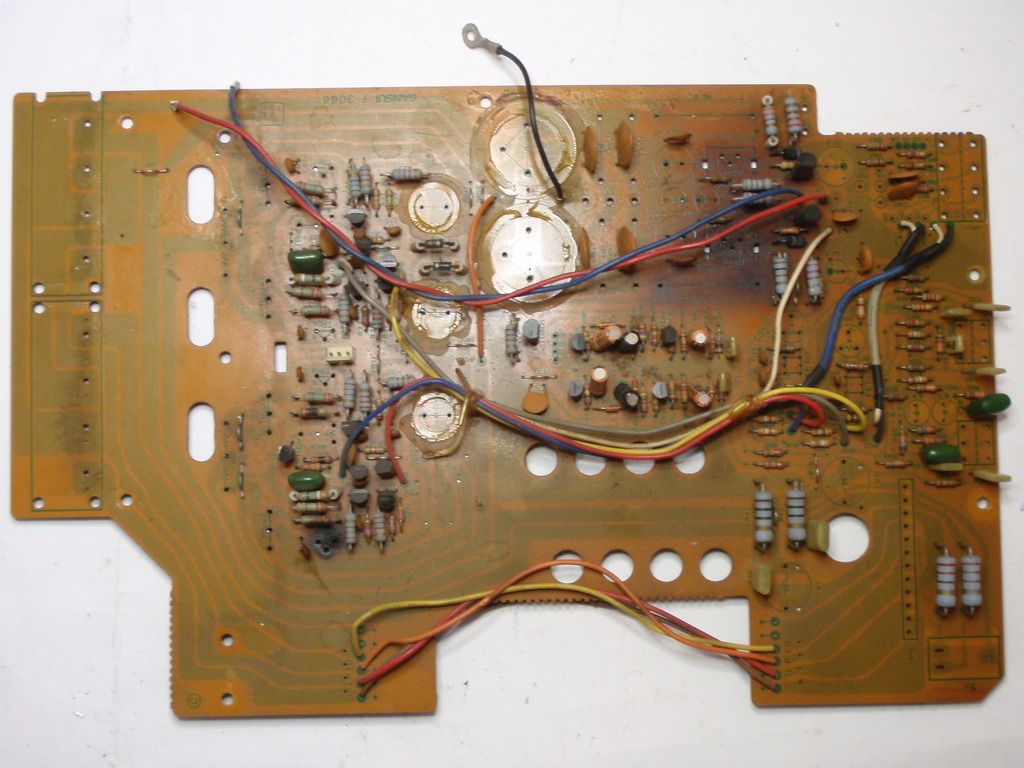

ovdje je vecina toga povađena i spremno za "autopraonicu" najbrži i najefikasniji način za ubiti zmazanoću i mirise

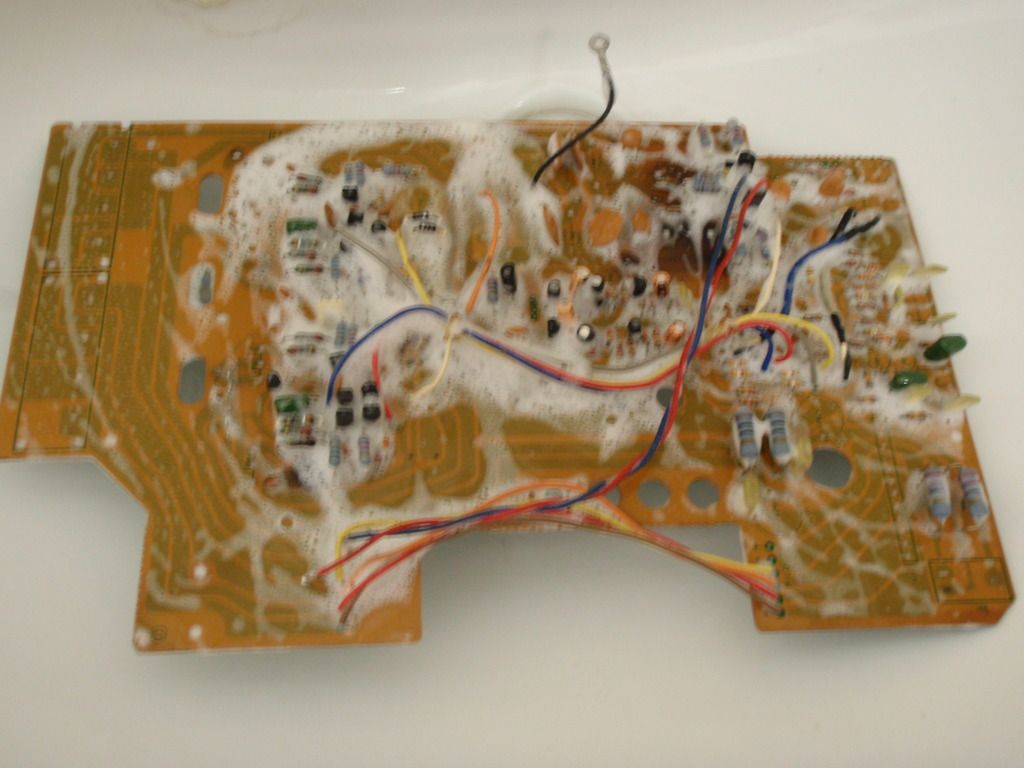

fino malo šampona,lagana pjenica

i evo je fina mirišljava kao iz dućana

druga strana

još malo skidanja elemenata nakon kupanja

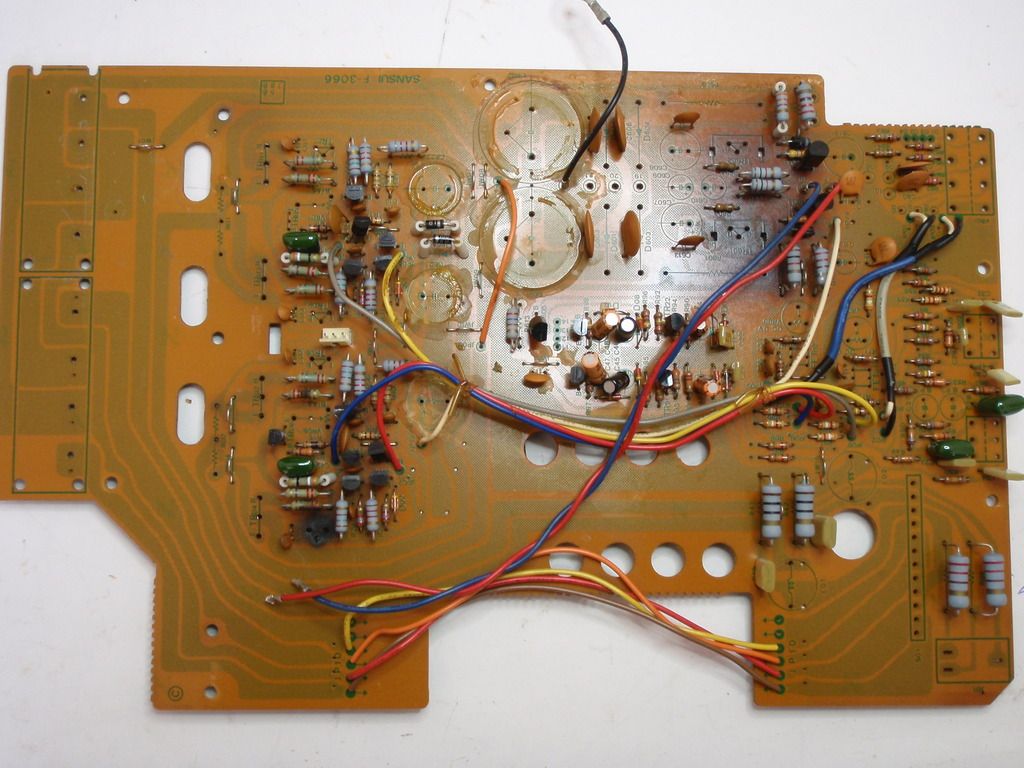

evo iz bliže kako izgleda poslije pranja i sušenja,sija se kao nova

eto za prvi dan zabave dosta,nastavljamo sutra

E imenjače ,je li zaladilo,može se radit

evo malo vremena da bar neku od poluotvorenih tema zakljucim,tako je i ovaj projekt kojeg nazvao prekovikend oduzio na vise mjeseci,iako je 90% radova napravljeno odmah u vrijeme prve objave,glavni krivac za cekanje je ovaj komadic lima na fotki,kojeg sam probao nabaviti,pa nisam uspio,uglavnom neki od bivsih majstora,kojima je uredaj prosao kroz ruke je taj limic jednostavno izgubio ili bacio kao nevazan, nije bilo drugog rjesenja,nego pricu malo modificirati,limic inace sluzi kao opruga koja bias tranzistor pritisne uz hladnjak.

jedino rjesenje kojeg sam se uspio sjetiti je promjeniti bias tranzic za neki u drugacijem kucistu koji se moze vijcima pricvrstiti,ovdje je konkretno BD139-16 model u plasticnom TO126 kucistu,u verziji -16,prolazi bez drugih modifikacija djelova,funkcionalnost sklopa za one koje zanima,bez ulazenja u strucna objasnjenja je jednostavan,prvo se podesi struja mirovanja(bias) prateci upute SM,pustite neki test signal da se izlazi odnosno hladnja zagriju,struja biosa mora padati povecanjem temperature hladila.

ugradeni su i novi mrezni elektroliti od 10000uF.

novi emiterski otpornici i izlazni tranzistori,kako je jedan kanal bio kopletno izgoren,a na drugom kanalu mjesavina vega i svacega,sve je islo novo i pobudni iizlazni tranzici.ovaj put sam se odlucio za legendarne 2SD1047/2SB817,jos uvijek ih proizvodi juznokorejski KEC,po izvornoj Sanyo licenci,mislim da D1047 i ST jos proizvodi,za drivere sam se ovaj put odlucio za BD139/140. to je ispao pun pogodat i rezultat te igre je da sam pri prvom slusanju samo rekao,ma to je onaj zvuk iz poljoobskrbe koji pamtim kao klinac.

na ovom modelu su inzinjeri malo stedjeli,pa se svi naponi dobivaju iz glavnog napajanja,tak oda stabilizatori ovdje spustaju +-46V na +-12,5V,što uzrokuje poprilicnu disipaciju na tranzistorima i ovaj dio ploče se jako zagrijava,vidi se prethodnim fotkama,kako je i pertinaks ispod potamnio od topline.Tu zadacu su ovaj put preuzeli MJE15031/32 u plasticnoj verziji kucista,normalno promjenom tranzistora disipacija se nece smanjiti,no ovi ce lakse podnositi pecenje na visokoj temp.

preklopnik za izbor zvucnika ociscen i popravljeni izgoreni vodovi

5V stabilizator,promjenjen tranzistor sada je BD139-16,ovdje se bez problema moze staviti 7812 stabilizator umjesto postojeceg tranzistora i zenerice.

jos malo iznutrica,malo digitalije u toj novijoj G-seriji.ovaj sklop je prakticki potpuno jednak u cijeloj seriji bar shematski,mislim da je jos jedna varijanta,samo drugaciji raspored elemenata,no shema prikaza FM frekve je identicna zakljucno sa modelom G-9700.

iako je u pitanju najnizi model u seriji,na ulazu u amp je dvostruki FET 2SK129,koji je koristen i u jacim serijama,taj detalj je zanimljiv utoliko što u ono doba takav FET nije bio ni malo jeftin,prakticki se stedilo,gdje god su mogli,ovo je ostavljeno kao i u jacim modelima.
Uglavnom ih uvijek mjenjam po pravilu kad radim obnovu,no ovdje su bili ispravni i ostavljeno je original.

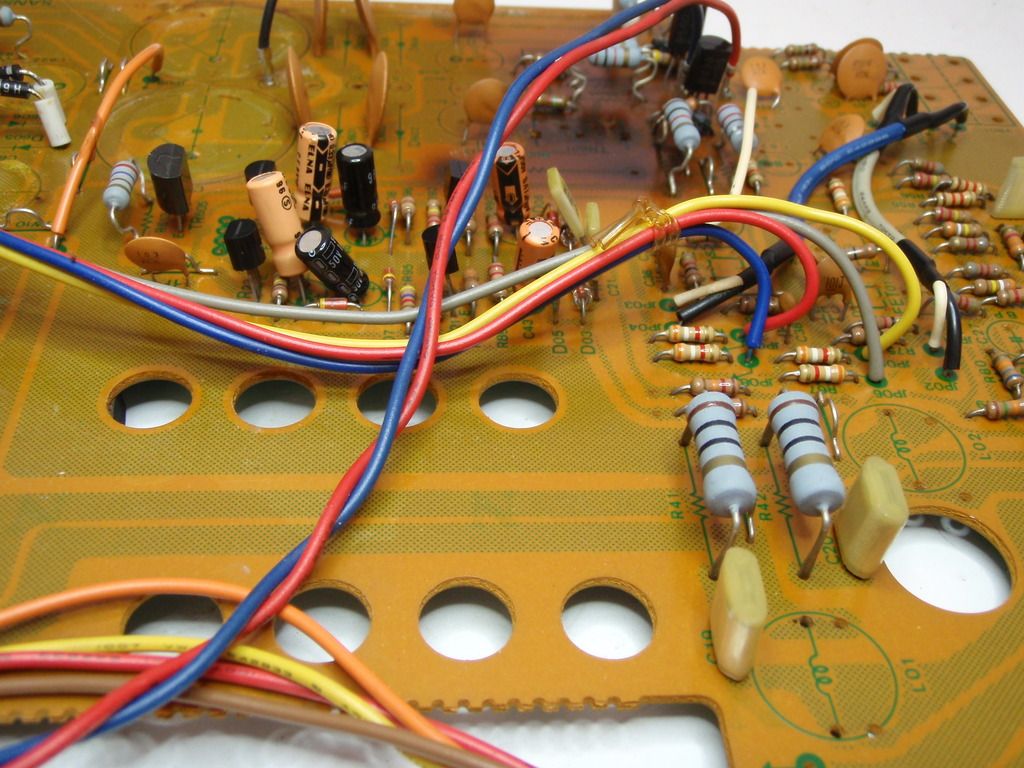

jedan detalj,tko je pratio temu od pocetka,bio je jedan driver tranzistor,koji je propalio plocu,tu prakticki nema pomoci,istina tko ima volje i hrpu novaca za to platiti moze se recimo plocu zakrpati epoksidom,pa nanjeti nove vodove i izbusiti rupe,no traje,a nema nikakvog utjecaja na zvuk,bio bi to cisto estetski zahvat bez smisla,tako da je jedino rjesenje bilo ocistiti sve sto je progorilo,sto je obavezno,jer izgoreni pertinaks voli postati vodljiv i na ocisceno mjesto zalemiti novi element,nije lijepo,no funkcionalno je ok.

a kad je vec prakticki sve obnovljeno,bio je red i bar malo dotjerati tunerski i preamp dio,odnosno jedini mali problemcic je bila nestabilnost sterea,pa su izmjenjeni trimeri u krugu stereo dekodera i tantali,

i evo ga na testnoj svirki
s1229.photobucket.com/user/probanecega/m...jpg.html?sort=3&o=12

i slozen

i tako je konacno projekt zavrsen,ovaj malisa iz X700 serije je bitan napredak u odnosu na najnize modele serije X000,konkretno g-3000 i G-4000 su najmanje klasu ispod ovoga,bez obzira na ocitoj stednji u proizvodnji X700 serije.Ovaj malisa je bas pravo ugodno iznenadenje kako lijepo radi,a ima dovoljno snage i za dobar kucni tulum,ovaj konkretno isproban cjelonocno na mojim zvuljama sa 3,2 nominalnim otporom i bez problema se drzi u radu na plesnoj glasnoci,sitna zamjerka je nedostatak bilo kakve zastite za zvucnike i phono amp,koji istina radi svoju funkciju,no moglo je to i bolje biti,dobra stvar u cijeloj prici je da je ova X700 serija prilicno zanemarena kod kolekcionara nije na nekoj cijeni,jednom prilikom bacam se u lov na G-9700.
