TEMA: TU-X1 /PRENESENO/

TU-X1 /PRENESENO/ 20 Velj 2012 18:11 #305

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Objavljeno: 16 Apr 2011 u 21:54

Evo dosao je i ovaj poznati uradak iz Sansui produkcije na moj stol... vlasnik mi je kazao da ima par problema, pa ako mogu preko reda samo da ga osposobim, ja kazem, ajd sto da ne...

Dakle vlasnik mi je kazao da niti kazaljka (dobro nije bas kazaljka, nazavti cemo pokazivac) od AM niti od FM se ne mice, vec stoji ko ukopana... ajde ja pomislim, otpao koncic pa ce ga samo trebati namjestit (prva losa pretpostavka), nadalje vrlo tesko ostavruje stereo prijem, i po vlasniku to bi bilo to..

Ja kazem, ma ajde dan posla (druga losa pretpostavka) pa hajde neka ga posalje... i normalno kad je stigao do mene, uredjaj ima vise problema od navedenih, i normalno da nece provesti samo dan kod mene

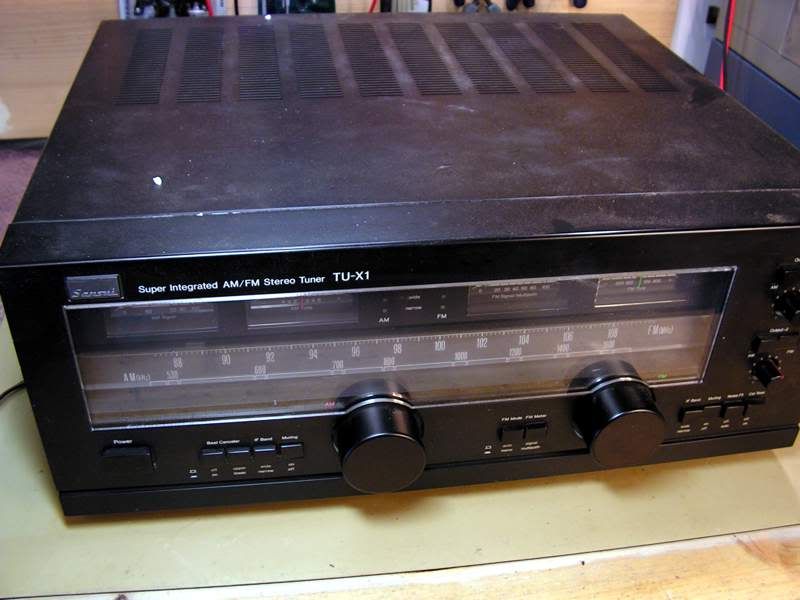

No ajmo redom, ja znam da vise volite slikice nego citat moj tekst, pa evo kakav mi je dosao:

Posljednja izmjena: 20 Velj 2012 18:11 od Kale.
Administrator je zabranio postanje.

Odg: TU-X1 /PRENESENO/ 20 Velj 2012 18:14 #306

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Objavljeno: 16 Apr 2011 u 22:06

Eee, ajd idem sad ja namjestiti one koncice za vodjenje pokazivaca, kad ono shock, oni su u redu, ali pokazivaci niti da mrdnu, ko da su zacamentirani



I mic po mic... kad ono opet neka prolivena tekucina koja se vremenom osusila, i tako gadno zalipila sve to ko najjaci Cyanofix

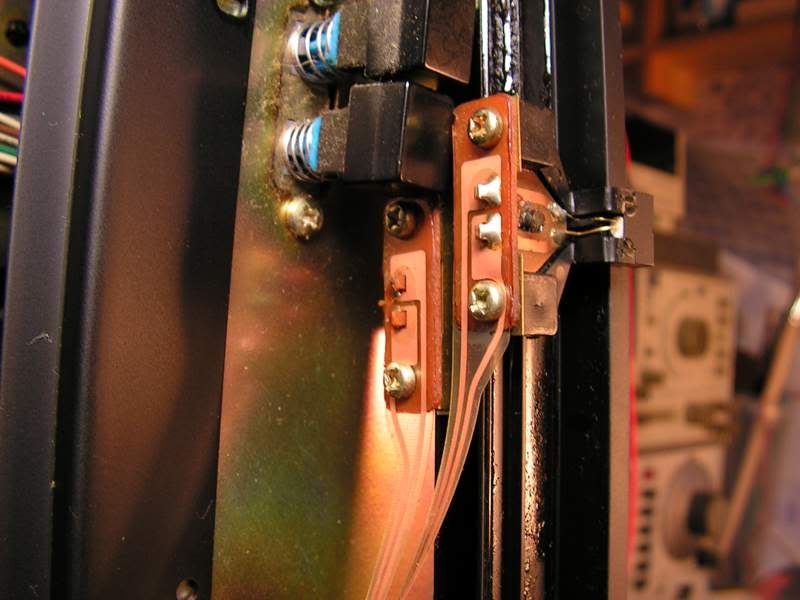

No da bi se sve to rastavilo i ocistilo, treba odmontirati pokazivac od AM i FM frekvencije koji se sastoji od LED diode, koja se napaja preko flat kabela (jos bi mi samo falilo da mi i on pukne)



evo rizicna operacija odlemljivanja je uspjesno odradjena

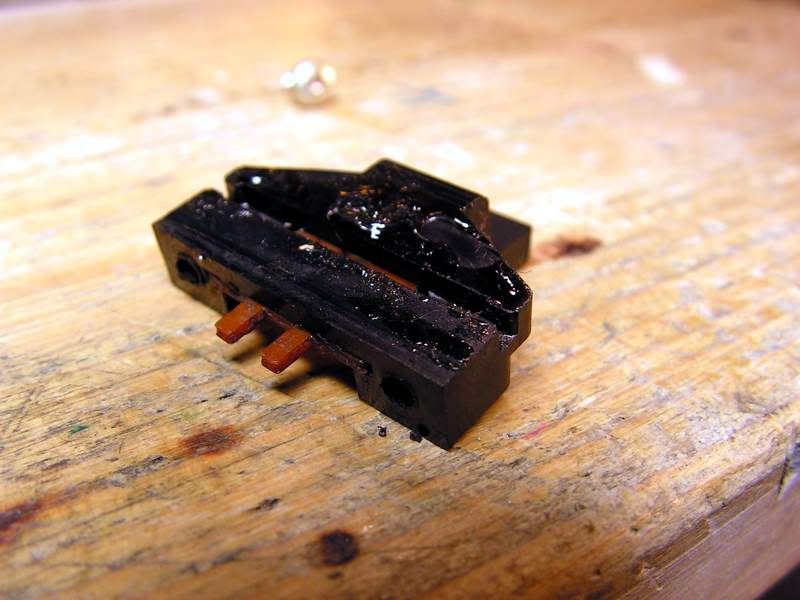

jel vidite tu ljepljivu smjesu, ne otapa je niti nitro razredjivac! No nisam ga koristio, jer je nitro preagresivan, vec sam koristio sinteticki razredjivac.

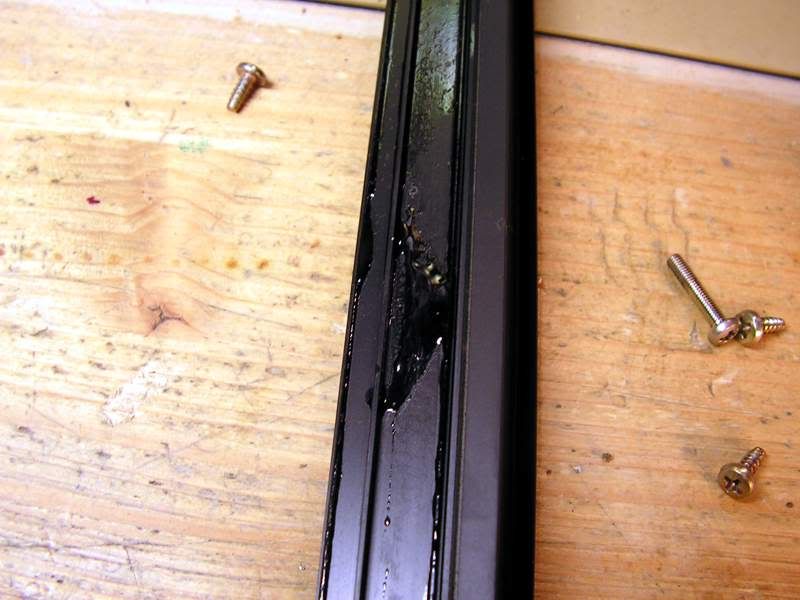

Evo kako je izgledala shina po kojoj su klizili pokazivaci:

Administrator je zabranio postanje.

Odg: TU-X1 /PRENESENO/ 20 Velj 2012 18:16 #307

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Objavljeno: 16 Apr 2011 u 22:12

No, nakon dosta strpljenja, vremena i prirucnog alata (cak sam napravija i drveni strugac da bih to mogao cistiti a da ne ostruzem boju), uspio sam to ocistiti, smontirati ...



i radi ko podmazan...

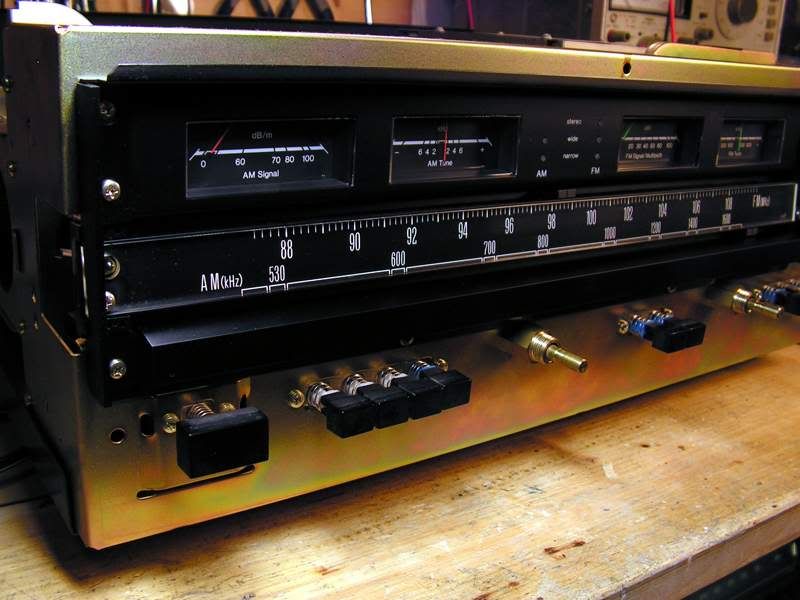

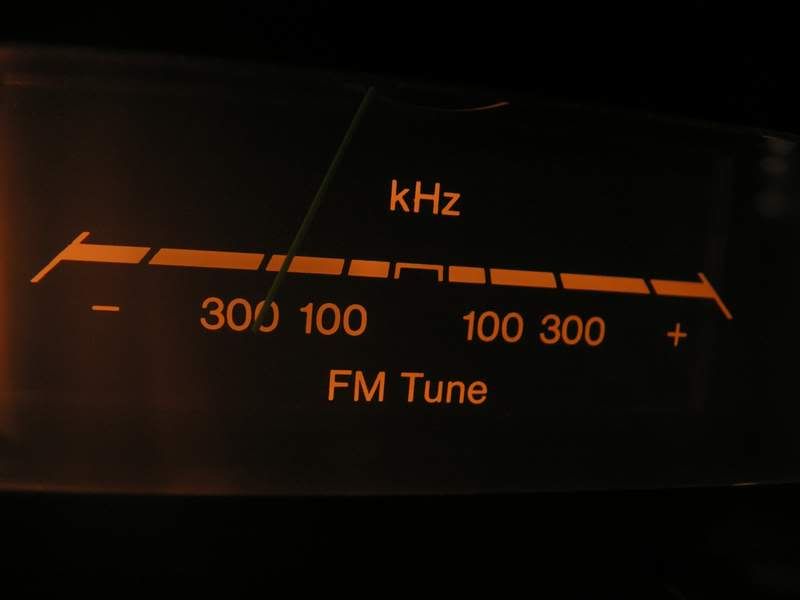

No tuner ima jos problema, prvo gubi se jedan kanal na oba varijabilna izlaza, instrument od pokazivanja centra frekvencije, ponasa se cudno... naime kada je signal najjaci on je u ovom polozaju (umjesto da je u centralnom polozaju, i uopce kazaljka nikada ne ide u plus podrucje):



tako da ce biti tu posla i posla... a ja naivac mislio gotov za jedan dan
Administrator je zabranio postanje.

Odg: TU-X1 /PRENESENO/ 20 Velj 2012 18:21 #308

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Objavljeno: 17 Apr 2011 u 22:34

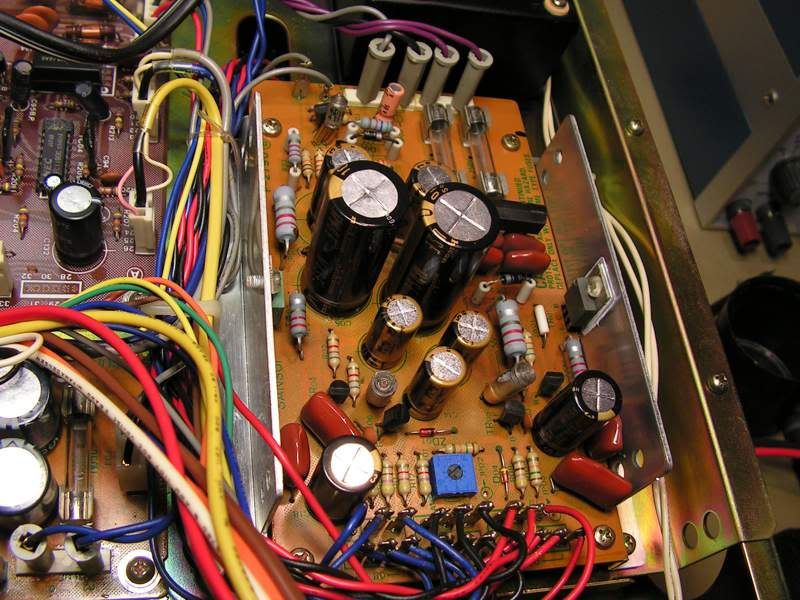

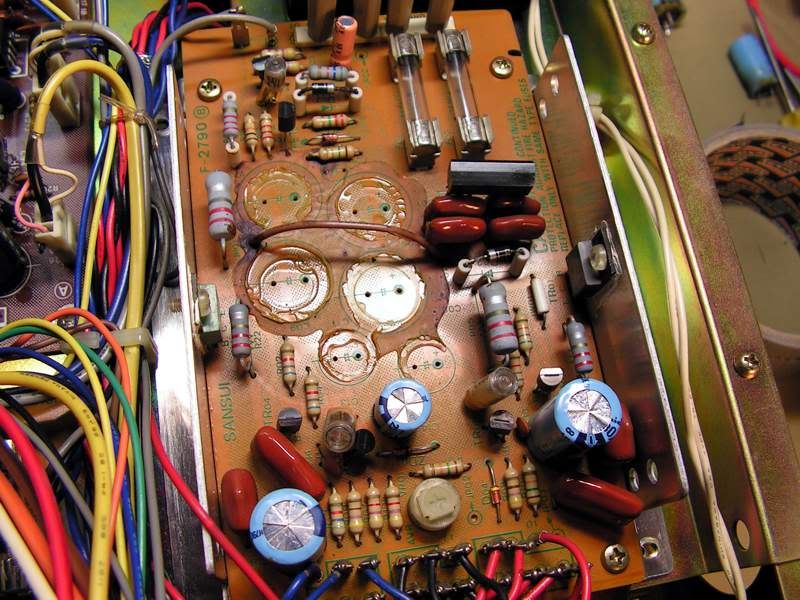

Evo mali update, danas sam radio na sredivanju napajanja. Naime, iako je prvotni plan bilo da se radi samo popravak i ciscenje, odlucio sam se ipak na kompletno sredivanje napajanja, jer ipak napajanje je srce svakog uredjaja...

Prvo je trebalo skinuti ono prokleto ljepilo, ko je iti jedanput to radio, zna kakva je to muka, pogotovo ako hocete da se plocica sacuva od strugotina prilokom odstranjivanja ljepila...



Ponekad, da bi se dobro ocistila plocica od ljepila, cak se moraju i demontirati elementi, ispod kojeg se podvuklo ljepilo...

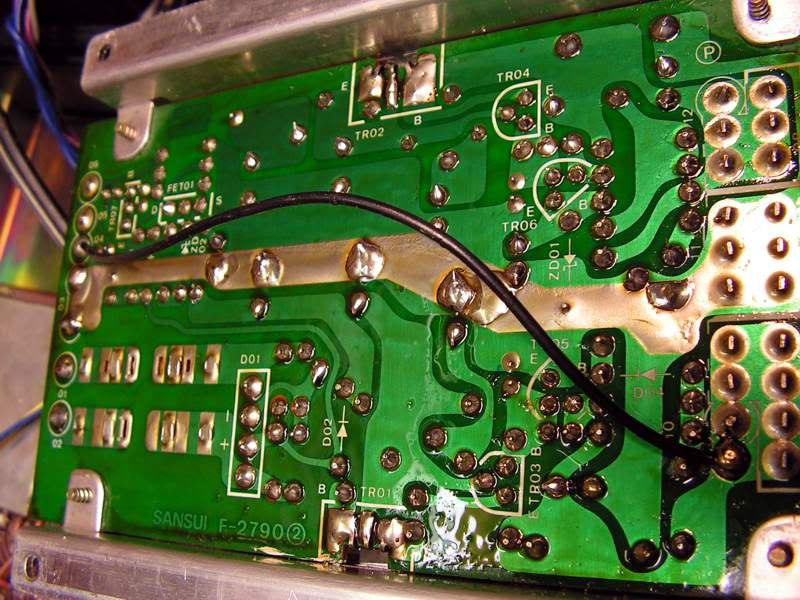

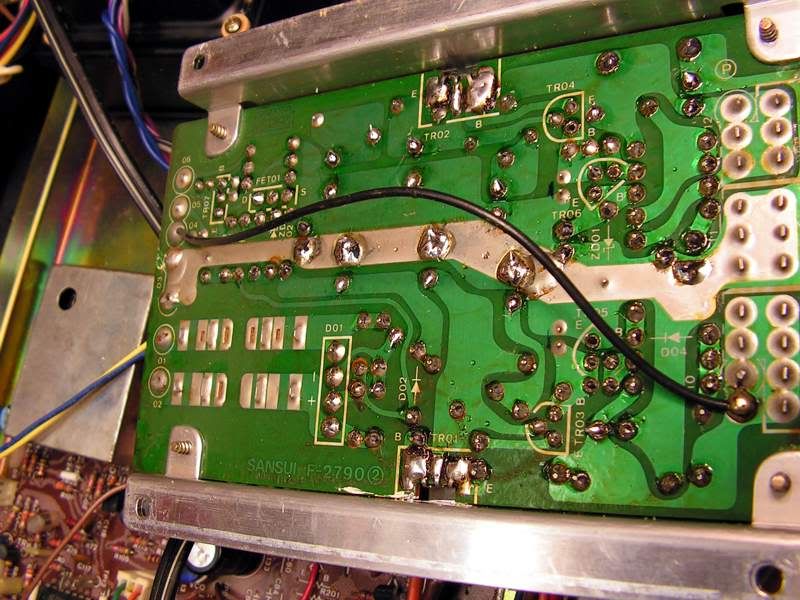

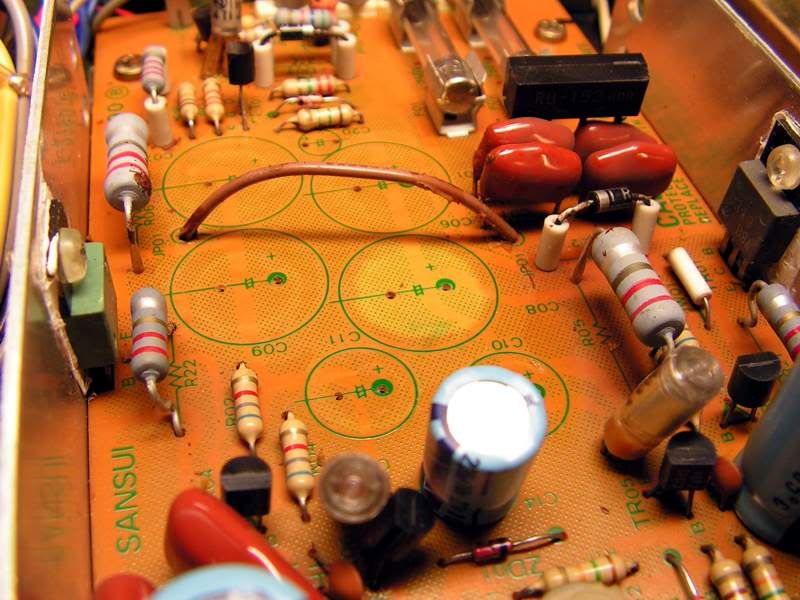

Evo ga, plocica ociscena...

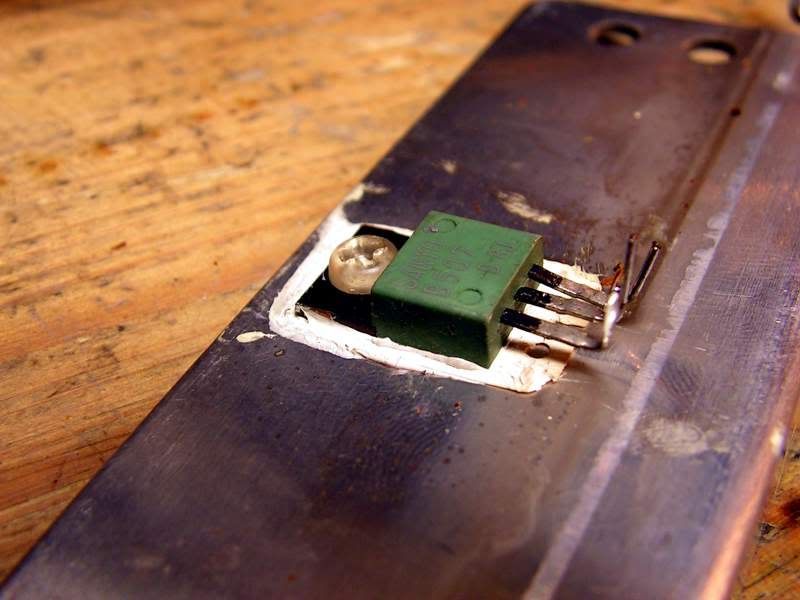

Slijedi ciscenje stare termalne paste sa tranzistora za stabilizaciju...



Pa montaza novih elektrolita...



pa onda prelemljivanje svakog lema...



nanos novog sloja kalofonija...



Podesavanje +13.5V i -13V i to je to...
Administrator je zabranio postanje.

Odg: TU-X1 /PRENESENO/ 20 Velj 2012 18:26 #309

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Objavljeno: 17 Apr 2011 u 22:43

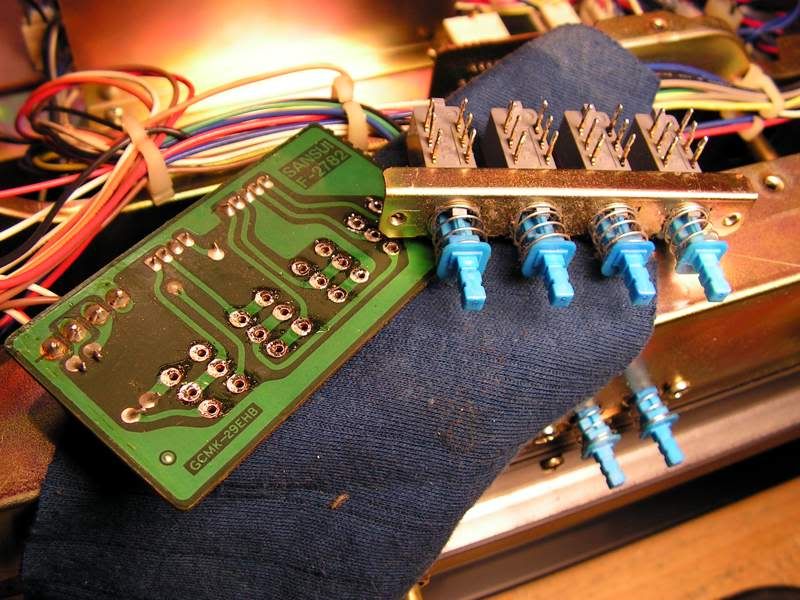

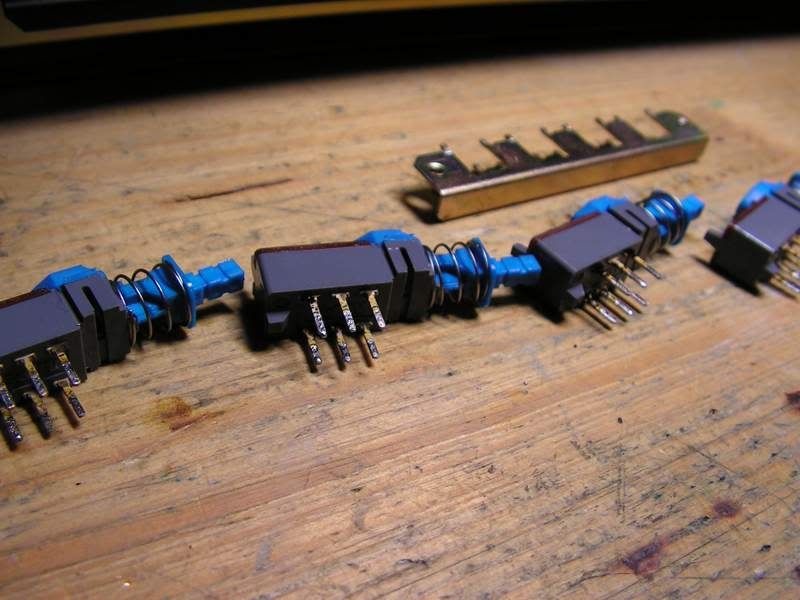

Sada slijedi ciscenje preklopnika (Muting, Wide-Narrow i sl.)



rastavljanje...

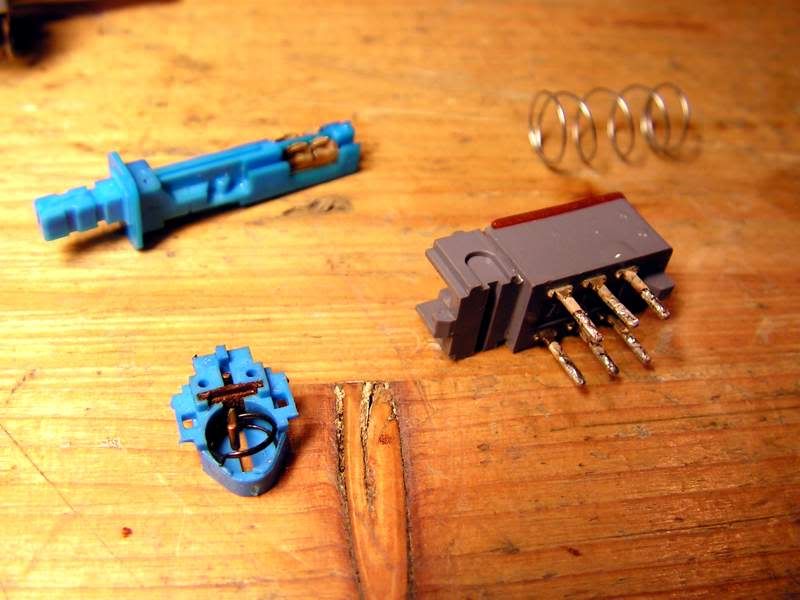

pa opet rastavljanje... i ciscenje...



a ovo me je satralo...

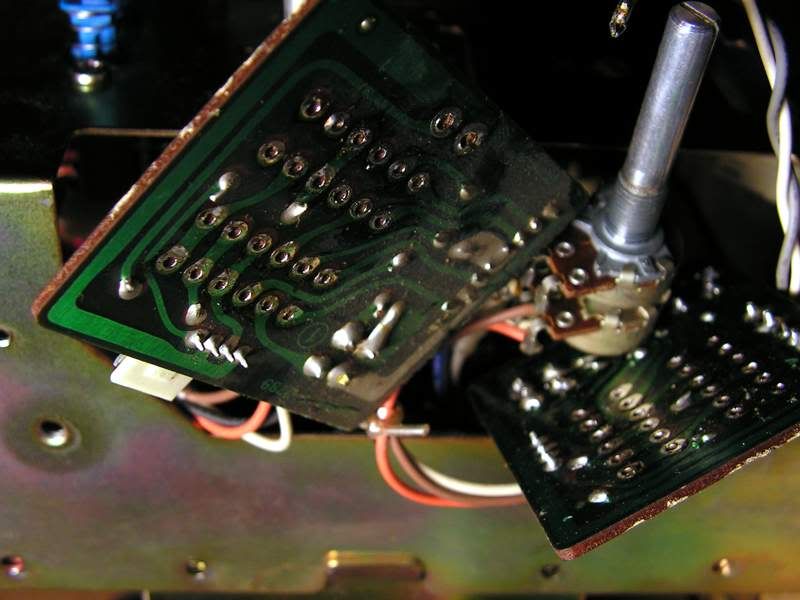

ovo su dvi plocice za dva varijabilna izlaza, na kojem su preklopnici FM/AM za svaki izlaz, plus potenciometar za regulaciju razine signala na svakom izlazu. Da bih ovo rastavio, morao sam kompletno rastavljati prednju subsasiju, ali sa vodilicama onog koncica za pokazivac frekvencije! I opet je bilo zaista zeznuto za raditi... no morao sam jer se bas tu javljao neki vrazji problem sa gubljenjem kontakta za jedan kanal, no i drugi je povremeno krcio...
Administrator je zabranio postanje.

Odg: TU-X1 /PRENESENO/ 20 Velj 2012 18:29 #310

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Objavljeno: 18 Apr 2011 u 07:21
Abraxas wrote:

Cudo jedno koliko posla za namjestit pokazivac skale.
Šala mala, to obicno tako ide sa ovim našim antikvitetima, jedno povlaci drugo i nema mira dok se sve lijepo ne napravi kak spada a TU-X1 itekako zaslužuje najbolji postupak.

Ma zato ja sm svjestan da nikad financijski necu profitirat od ovoga, no kada sam se uhvatio ovoga svega, financije su bile skroz po strani, a gust i zadovoljstvo u prvom planu.

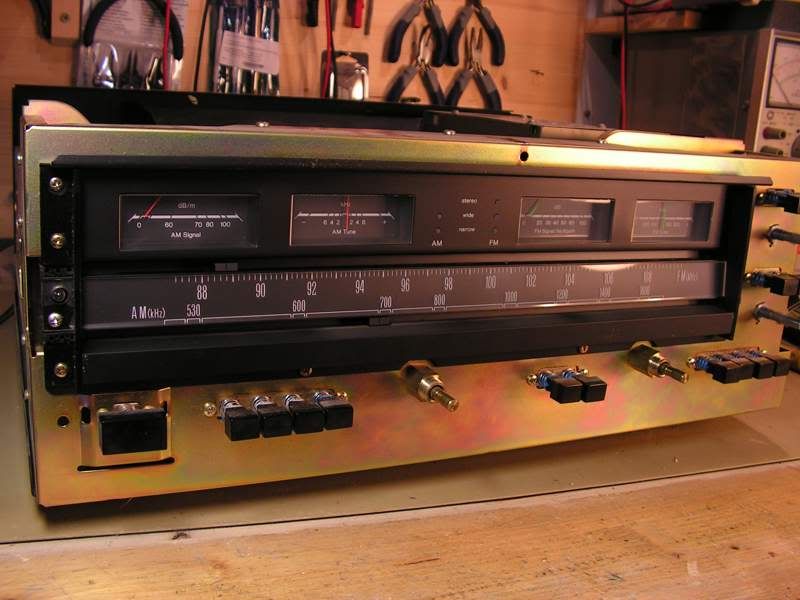

Naime dusa me boli da ovako lijep i vrijedan uredjaj bar sredim koliko god mogu, kuciste, prednja ploca, dugmad, subsasija... sve se to sad sjaji ko novo, plocice sm ocistio od prljavstine sa Tuner sprayem i cestkicom od prirodne dlake, da su isto ko nove... planiram ocistiti i promjenljivi kond od FM, posebno klizace za masu (dosta pepav posao), cak mi i na zivce daje slaba rasvjeta instrumenata, pa cu zaruljice (iako se vrlo tesko nadju, a ove jos rade), promijeniti na svoju ruku... vise od pola posal cu uciniti a da nisam dogovorio, no zaista kad krenem, obuzme me zanos pa ne znam stat... to mogu razumiti samo ljudi koji vole ovakve stvari kako i ja, no za sve to treba i vremena, a njega na zalost najmanje imam...
Posljednja izmjena: 20 Velj 2012 18:30 od Kale.
Administrator je zabranio postanje.

Odg: TU-X1 /PRENESENO/ 20 Velj 2012 18:33 #311

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Objavljeno: 18 Apr 2011 u 20:24

Evo novosti... danas je nesto manje posla napravljeno na tuneru, no ajmo redom... promijenjene su lampice koje su osvjetljavale instrumente, i mogu kazati da se sada instrumenti mnogo jasnije vide. Stare lampice nisu pregorjele, ali im se nekako unutrasnjost metalizirala, tako da su zaista jadno svijetlile, kada bude sve gotovu svakako cu uciniti jedan "nocni" snimak...

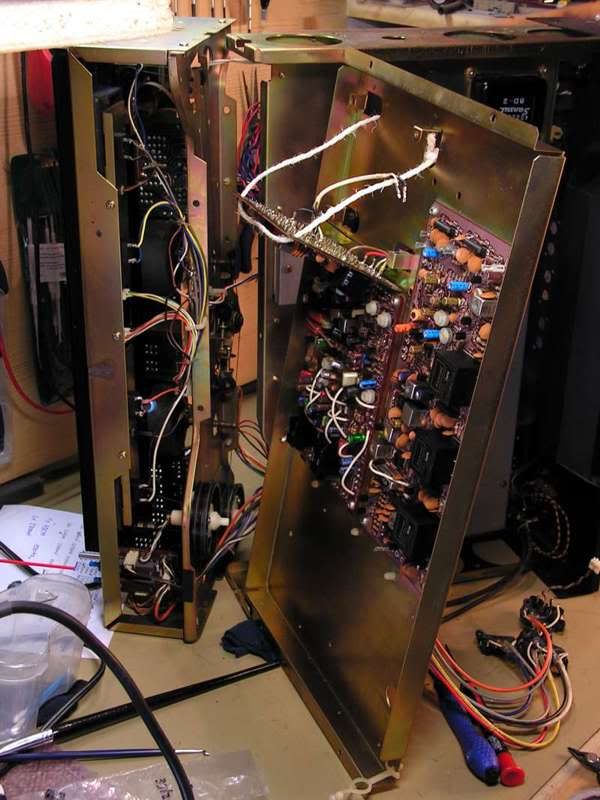

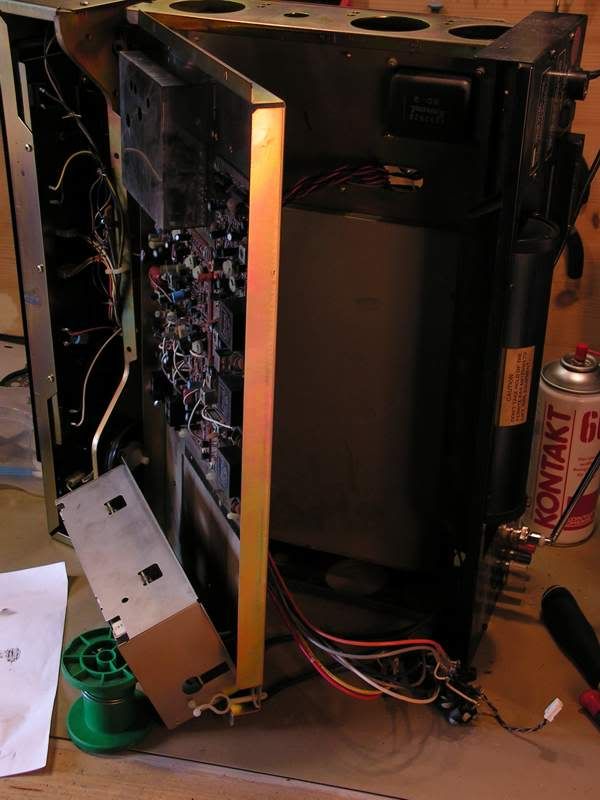

Sada "napadam" front-end i promjenljivi kond. No da bi se doslo do njega, tuner treba rastaviti u proste faktore...



a ovo je pogled sa druge strane FM dijela tunera

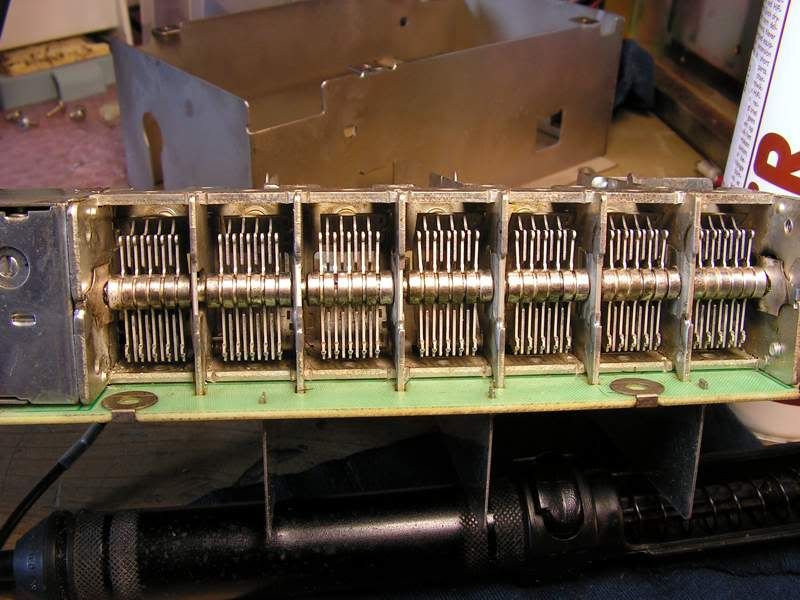

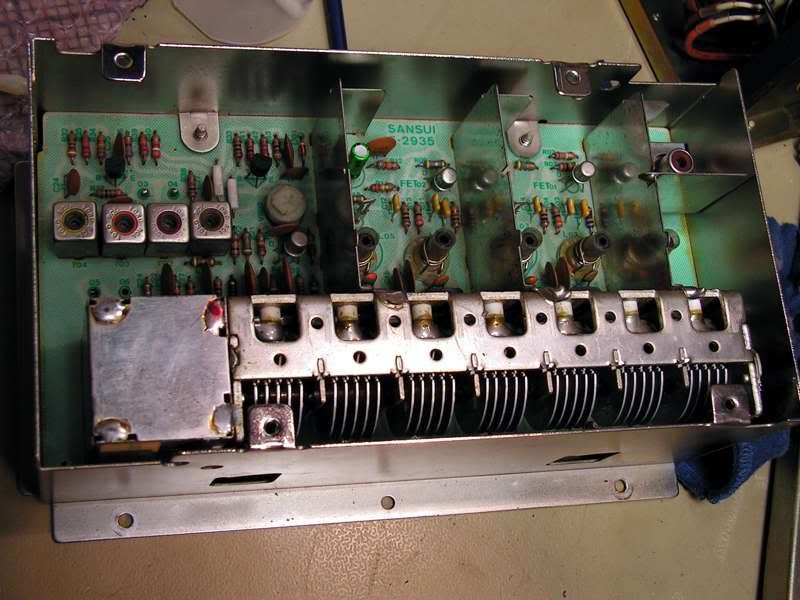

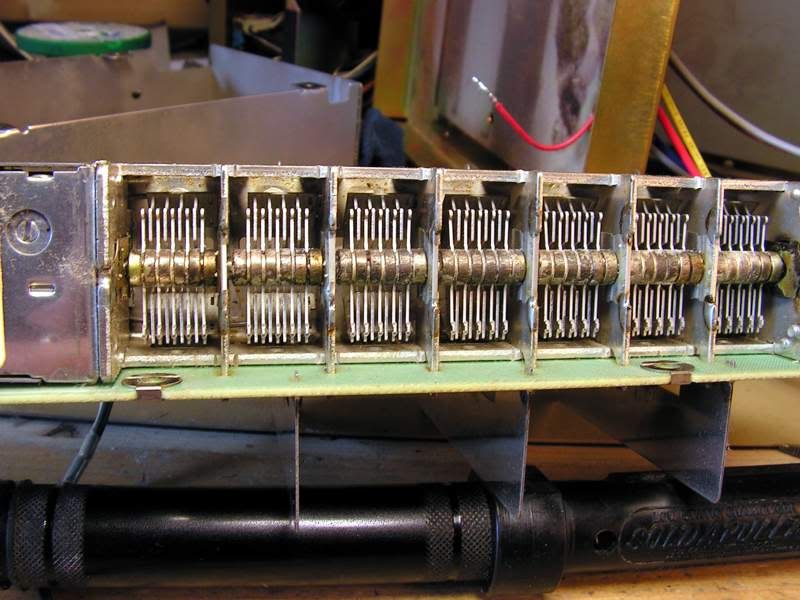

sada sam lako mogao odlemiti napajanje i signalni dio od front enda... i evo promjenljivog konda



veliki problem zna biti ova prljavstina oko osovine rotirajuceg dijela, jer se zna gubiti kontakt sa masom, i stoga je potrebito to dobro ocistiti...



i sada na redu je rad unutar front-enda, nema se tu puno za mijenjati, jedan elektrolit, ali odlucio sam se i promijeniti sve ove keramcke kondezatore oko FETova sa novim viseslojnim keramikama, da bi dobio na stabilnosti...

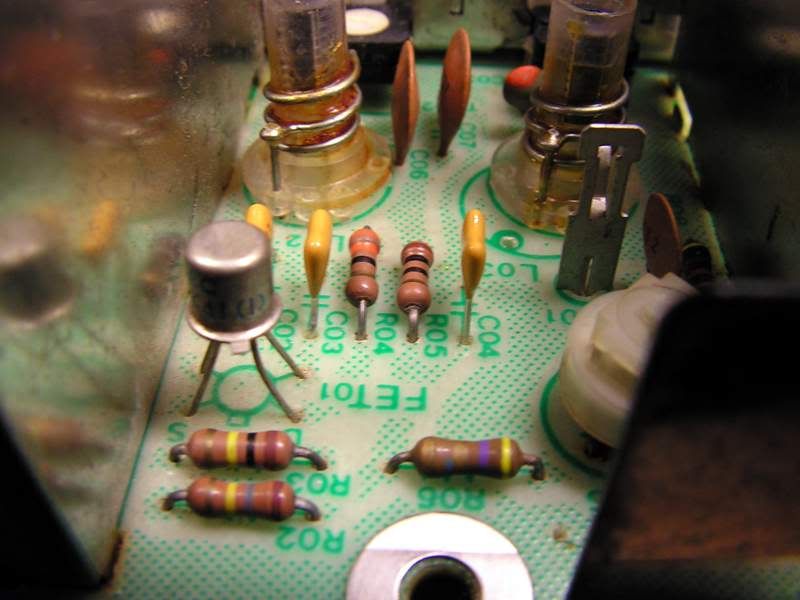

... slika prvog FETa sa novim keramikama

Administrator je zabranio postanje.

Odg: TU-X1 /PRENESENO/ 20 Velj 2012 18:37 #312

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Objavljeno: 19 Apr 2011 u 22:40

Evo par zanimljivosti da su i u Sansuiu znali usr*at stvar

Naime kako sam zavrsavao stvari sa ovim Front Endom, uvidio sam da kada je plocica smontirana u kuciste, nemoguce je podesiti frekvenciju lokalnog oscilatora, jer je kapacitivni trimmer zaklonjen sa stijenkama od kucista, i kako nije bas jednostavno rastaviti Front End (treba ospajati zice, a i obaviti druge predradnje), ja sam odlucio ispraviti tu gresku...

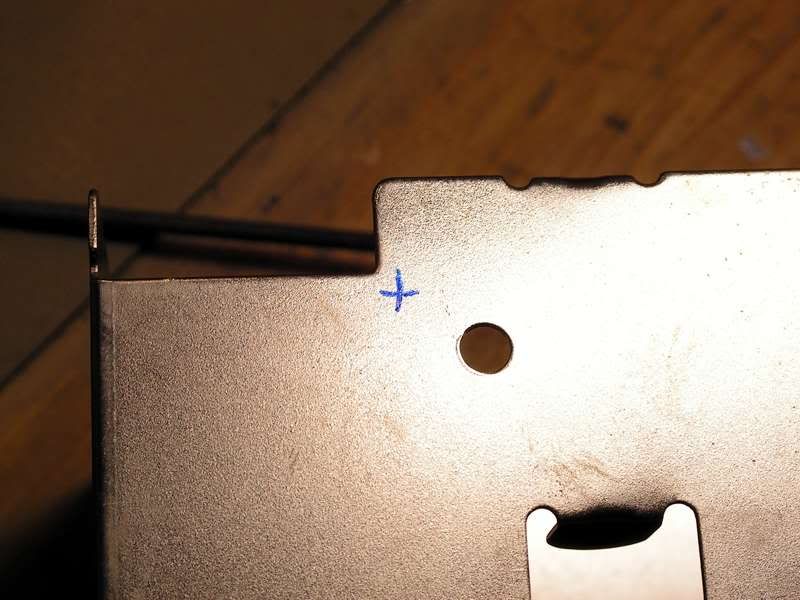

prvo sam tocno oznacio polozaj kapacitivnog trimera da bih mogao izbusiti rupu:

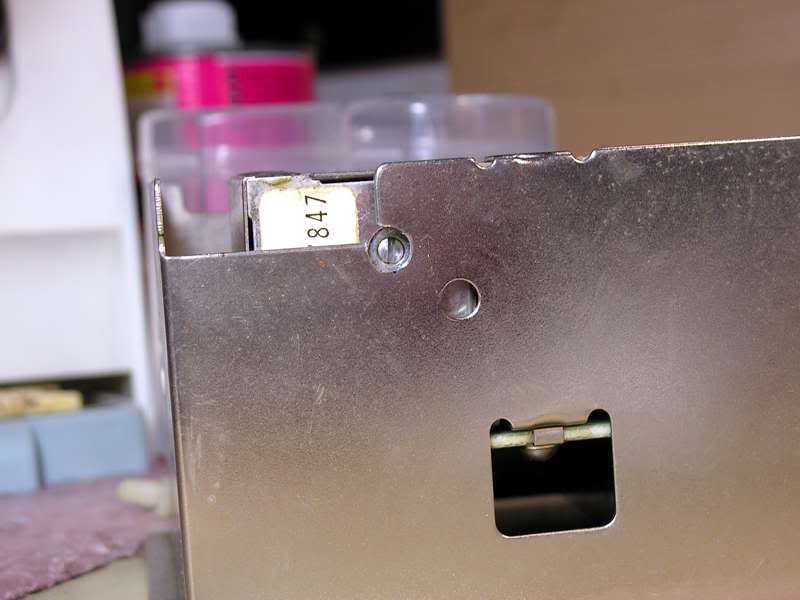

i onda smontirao plocicu... pa to sada izgleda

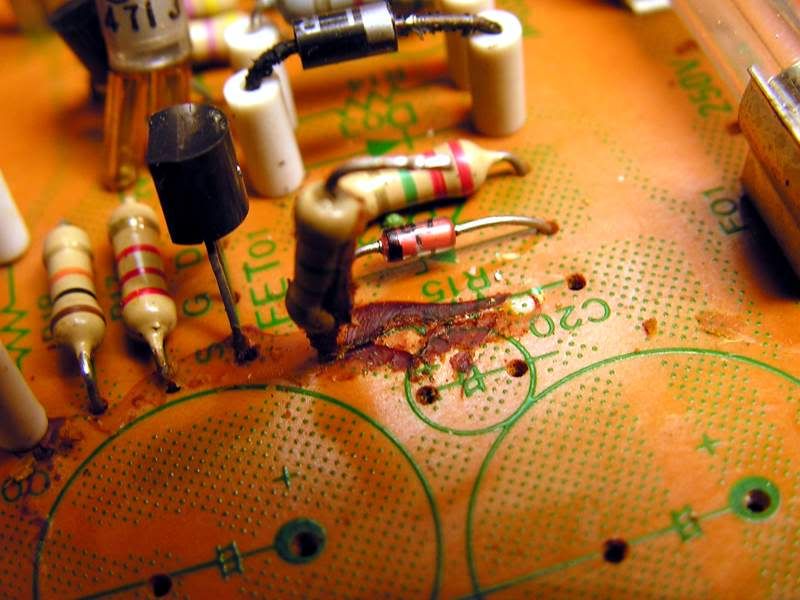

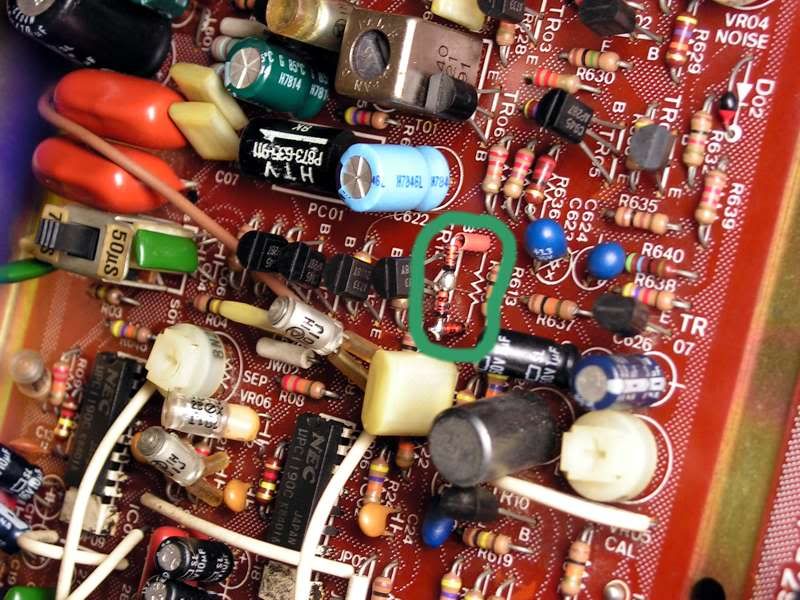

nadalje, vidite oznaku na plocici ispod serijskih dioda (vec su promijenjene one zloglasne VD1212)



jel vidite sto i ja, oznaku za otpornik
Stoga, nikad se sto posto pouzdavati u oznake na plocicama, pogotovo kod polariziranih kondezatora, nemalo puta sam naisao da oznake na plocici ne odgovaraju oznakam na kondezatoru, stoga svaki put kada se skida element, obavezno provjeriti jel odgovara sa stanjem oznaka na plocici.

A front end je gotov i evo ga:

Administrator je zabranio postanje.

Odg: TU-X1 /PRENESENO/ 20 Velj 2012 18:41 #313

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Objavljeno: 23 Apr 2011 u 19:17

Uf, cini mi se da je forum presao u pasivu... no ajde da ja malo razbijem ustajalost sa novitadama iz serijala TU-X1 restoration

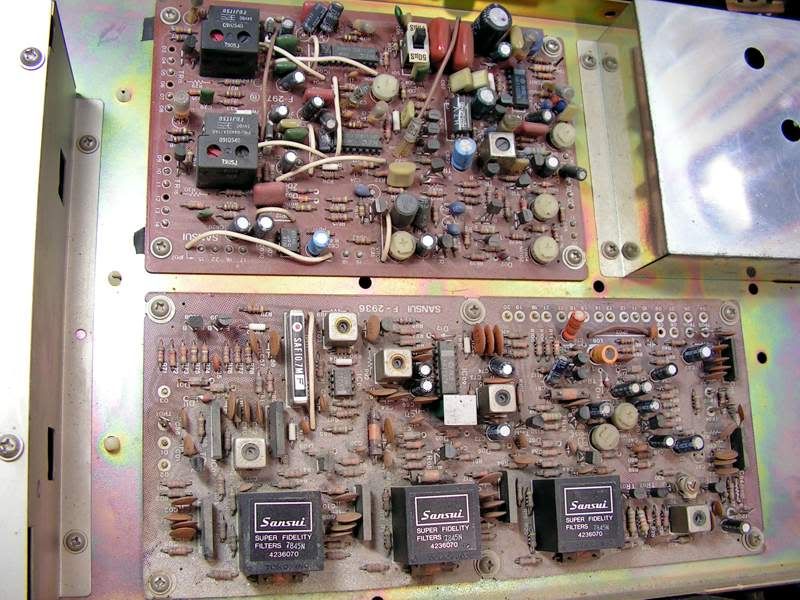

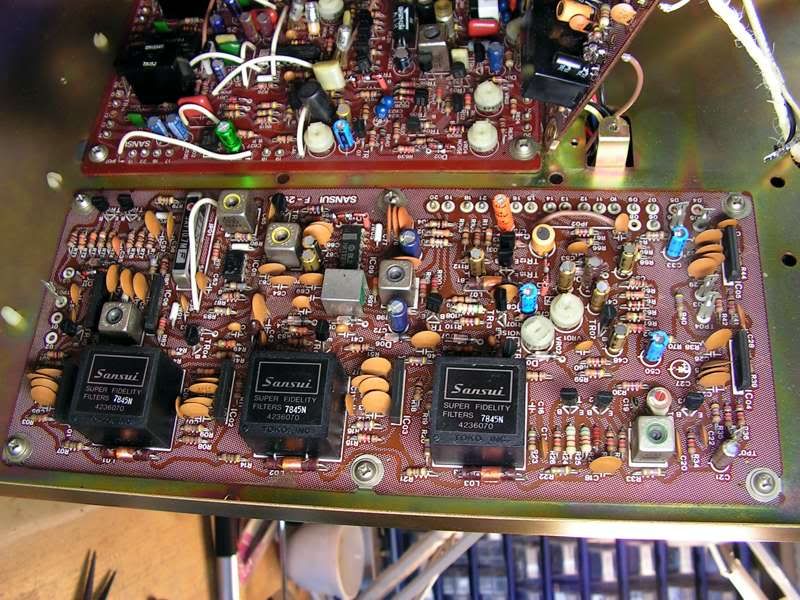

Ovo dolje vidite plocice FM IF (veca) i FM MPX (manja) kako su izgledale kada sam otvorio tuner...



i nakon dva dana radje, kako sad izgledaju...

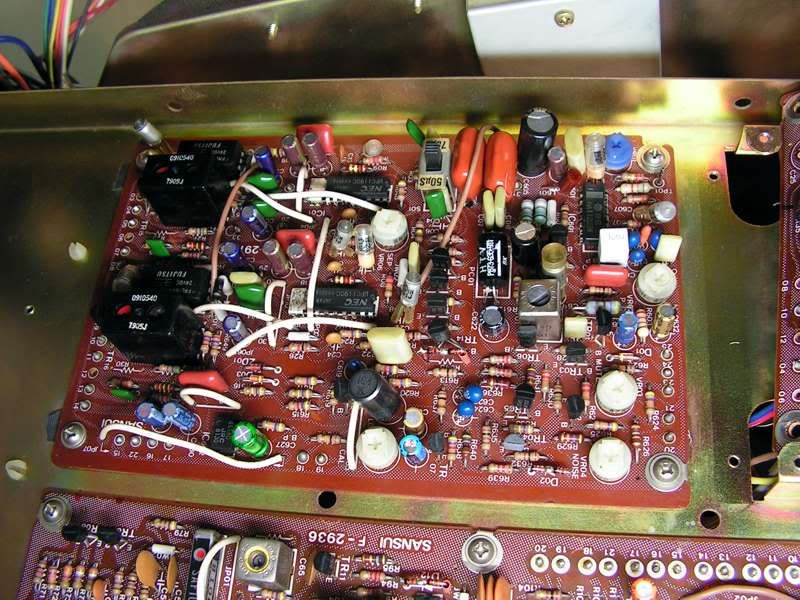

a FM MPX plocica sama izgleda sada ovako



kao sto vidite svaki elektrolit je zamijenjen sa novim, a isto tako plocica je detaljno ociscena. Sama izmjena elektrolita nije protekla jednostavno, naime zbog kompleksnog internog ozicenja, bilo je tesko skinuti kompletno plocicu i raditi je na stolu, vec se to radilo dok je bila smontirana na sasiji.
No bas zbog velikog broja zica, trebalo je paziti da dok se fokusiram na odlemljivanje elemenata, nehotice ne dotaknem lemilom koji kabel. Na osobno zadovoljstvo, niti jedna lemna tocka nije unistena, niti jedan kabel nije lemilom dotaknut. To treba zahvaliti prvo osjecaju za stanku, naime kada vidim da me je to zamorilo (da mi paznja pocinje padati) - PAUZA, raditi nesto drugo!! Pa opet nazad, vjerujte mi ucinkovita je to metoda

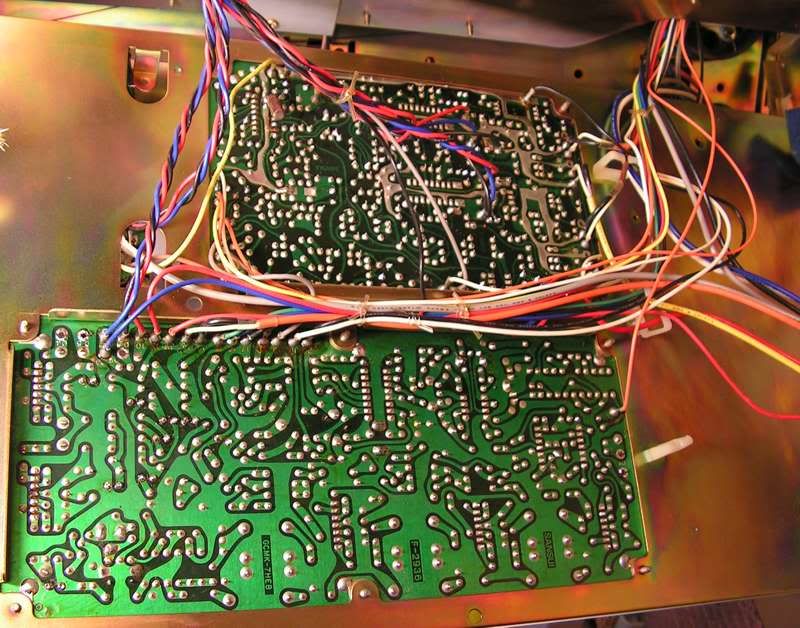

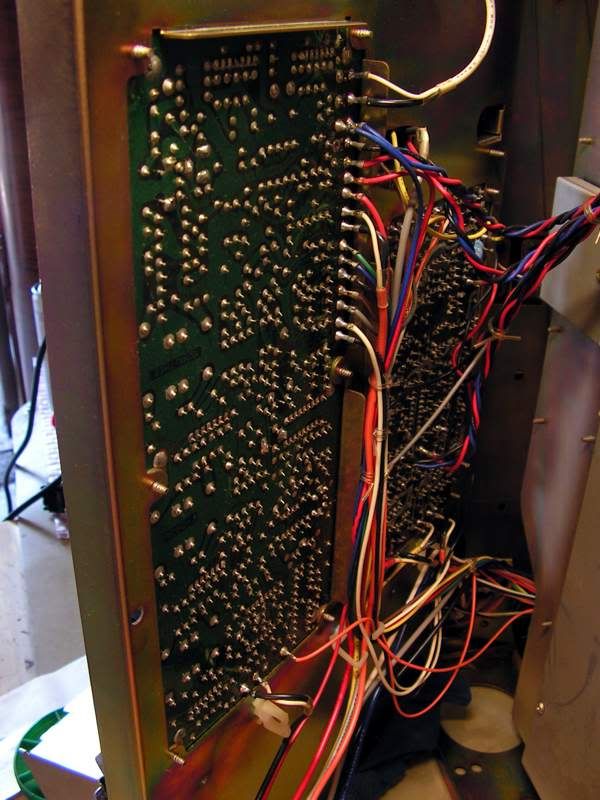

A evo kako izgleda to sve sa donje strane... jos kako tako bilo je lako raditi IF plocicu, ali MPX je zaista bilo zeznuto, em je nepristupacno, em je gusto pakirana, no zavrsilo je onako kako treba...



A ovako je tuner izgledao navecer, kada sam stavio kljuc u bravu...

Administrator je zabranio postanje.

Odg: TU-X1 /PRENESENO/ 20 Velj 2012 18:42 #314

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Objavljeno: 23 Apr 2011 u 19:30

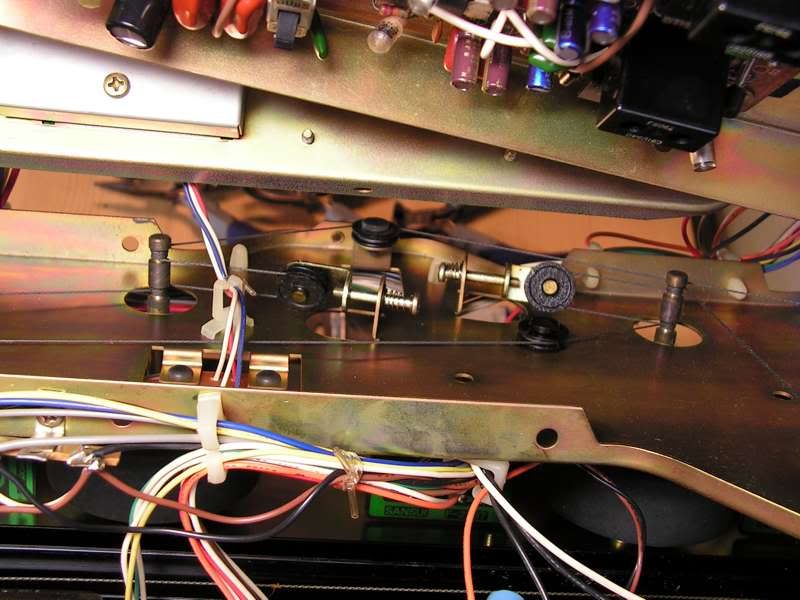

A ovo je sistem koncica za vodjenje pokazivaca frekvencije (posebno AM posebno FM) i to samo jedan dio, uf muka mi je i za pogledatio ga koliko me je satra dok sam ga namjestio nazad...
