TEMA: Sansui BA3000 Japan market /PRENESENO/

Sansui BA3000 Japan market /PRENESENO/ 20 Velj 2012 17:16 #304

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Objavljeno: 07 Jan 2012 u 16:46

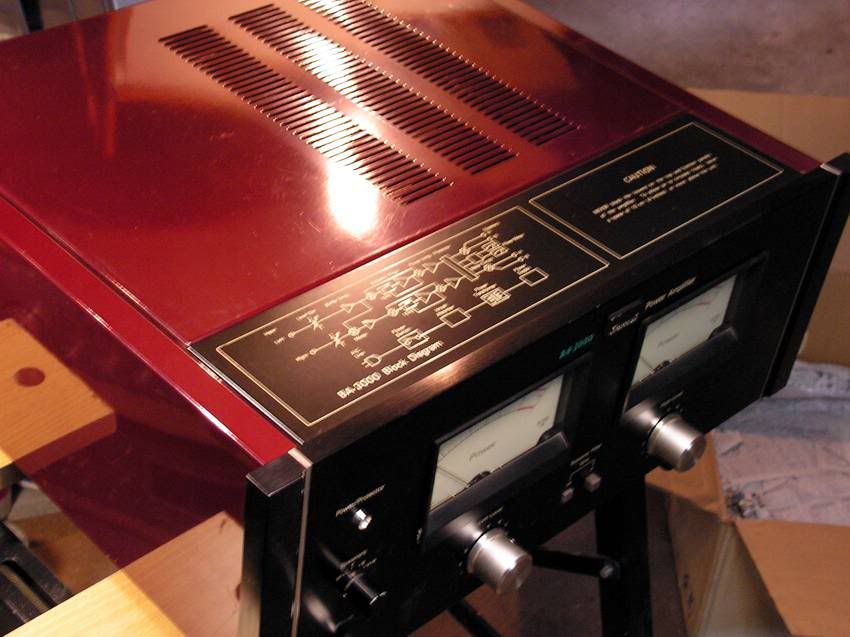

Evo kako sam vec natuknio u Sansui kutku... ovo mi je danas stiglo iz Japana:



Sansui BA3000, izuzetno lijepo ocuvan, doduse ne mogu kazati u MINT stanju, jer na ovom sjajnom laku ima tu i tamo tragova koristenja, ali prednja ploca, dugmad, i unutrasnjost je zaista ocuvana.

I ovaj model je dosao bez trafoa (jer bi bio pretezak za shipping), a i onako japanski modeli su za samo 100 V AC gradsku mrezu, pa mi je samo balast.
No ovdje nisam napravio gresku kao sa onim AUX1... prvo sam nabavio originalni Sansui multivoltazni trafo, pa sam tek onda se upustio u kupnju sa dalekog istoka

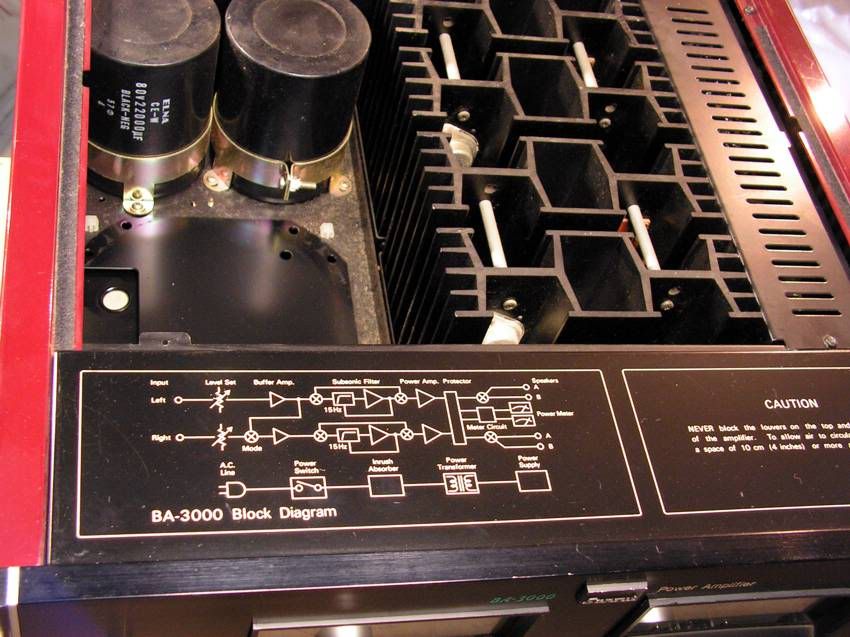

Nestrpljivo sam odmah pristupio otvaranju uredjaja, da bih se uvjerio jel imao lagodan ili tezak zivot sve ove godine... i evo prizora:



Dakle, prasnjavo je... ali bez tragova rdje.

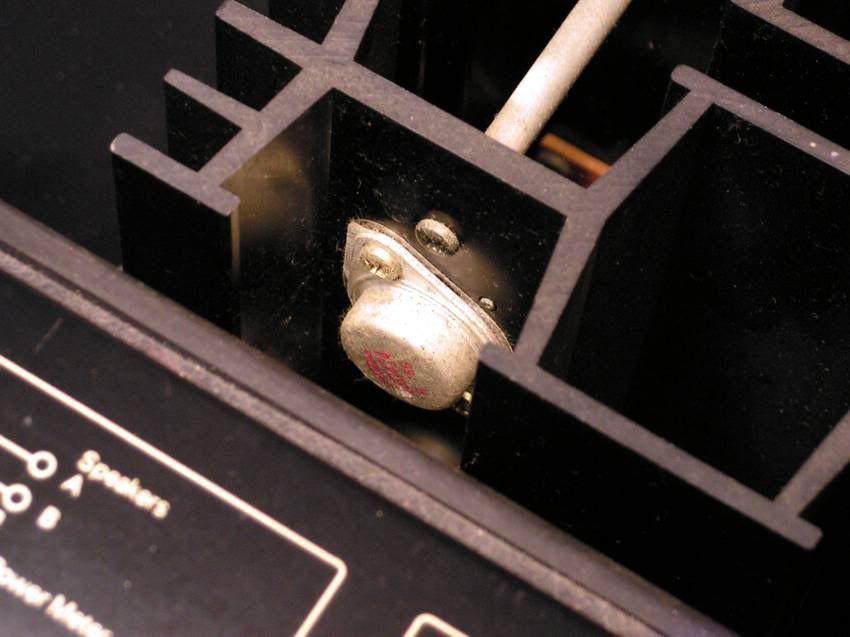

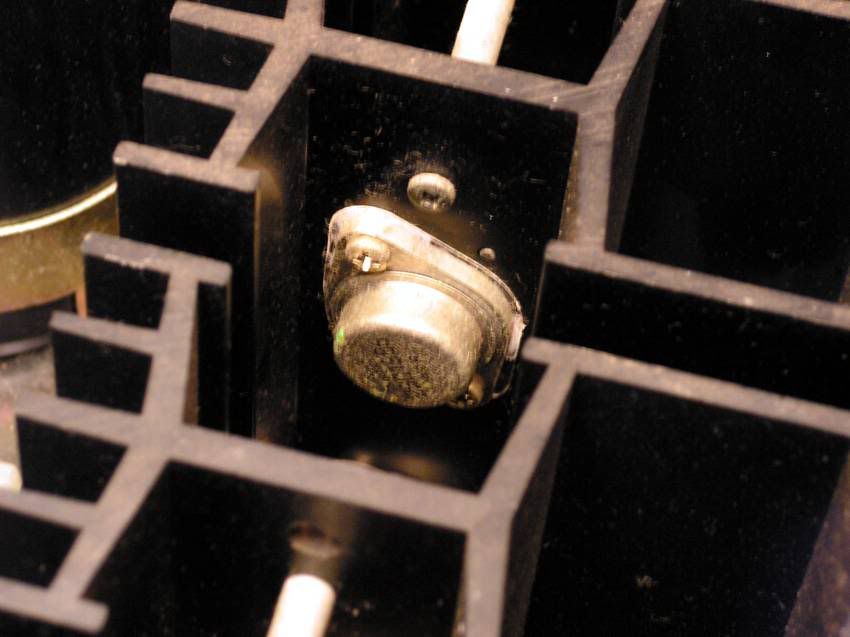

Izlazni tranzistori su cudna kombinacija... na jednom kanalu su Sankeni 2SC1585 2SA908 a na drugom Toshibe 2SB554 2SD424 ?!? I kako vidim originalne su i sa osusenom termalnom pastom, tako da skoro sigurno mogu tvrditi da je to originalno tvornicko stanje!! Naime po Service Manualu, obje kombinacije TO3 izlaznih tranzistora je Sansui ugradjivao, ali ipak da se jedan kanal nadje sa komplet Sanskenima, a drugi komplet sa Toshibama, zaista je malo cudno!?







No moram priznati da sam zaista zadovoljan pronadjenim stanjem, svi elementi su netaknuti, tako da uredjaj zaista nije nikada servisiran, sto je zaista odlicno!

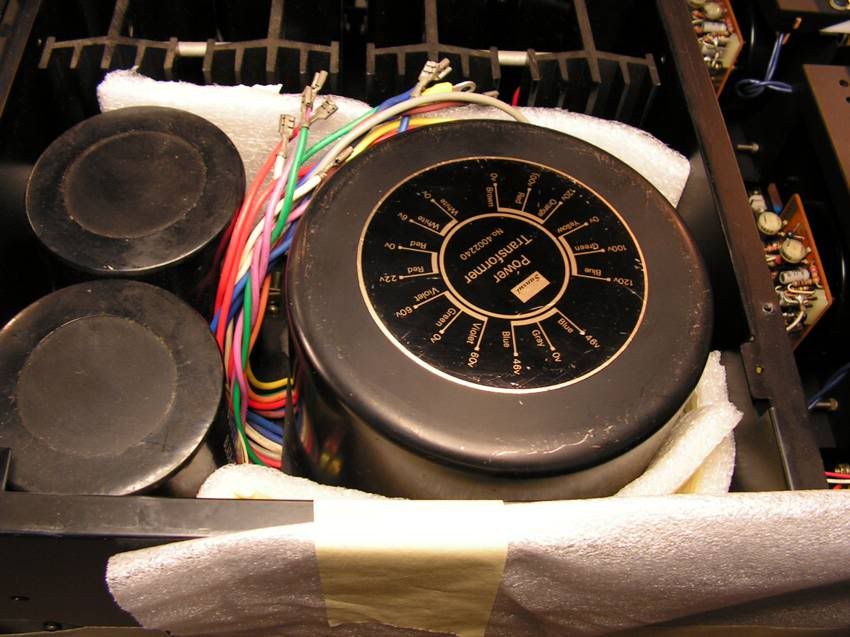

i na kraju, evo multivoltaznog trafoa made by Sansui....

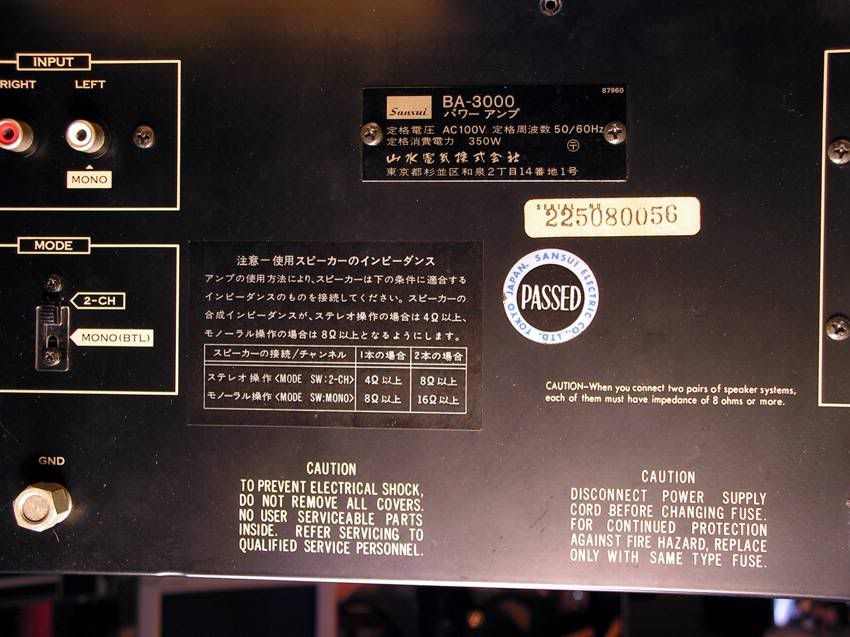

te pogled za zadnju stranicu



Moram priznati da cu sa velikim gustom raditi resturaciju, jer ovaj uredjaj zasluzuje to. No sada je spremljen nazad u kutiju, jer imam gro posla za obaviti prije... pa tek onda uvatiti se BA3000... no, o tome ce cijenjeno pucanstvo biti obavjesteno
Administrator je zabranio postanje.

Sansui BA3000 Japan market 28 Svi 2013 10:06 #6014

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Listajuci forum, naletio sam na ovu temu, i uvidio da nisam uploadao nikakvih novitadi u vezi ovog pojacala :huh: a bilo ih je... e pa evo ih...

Prvo sto sam morao uciniti jest to da implementiran u ovaj 100 V AC model originalni multivoltazni Sansui trafo, a to nije bilo bas jednostavno. Naime morao sam nabaviti rednu stezaljku, sto slicniju originalu, pomocu koje se mogu prebacivati naponi primara (u ovisnosti napona gradske mreze).

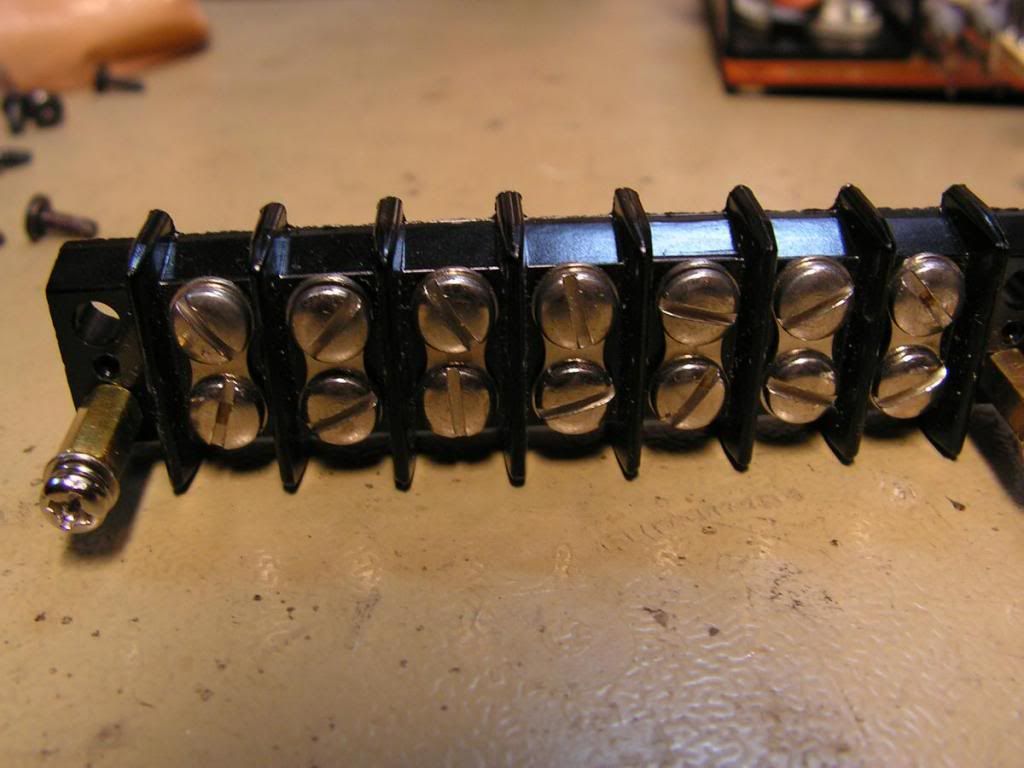

I imao sam srece, uspio sam nabaviti skoro pa potuno istu rednu stezaljku:


Na trafou sam promjenio O stopice sa novima jer su stare bile korodirale, i evo kako izgleda to spojeno na svoje mjesto:

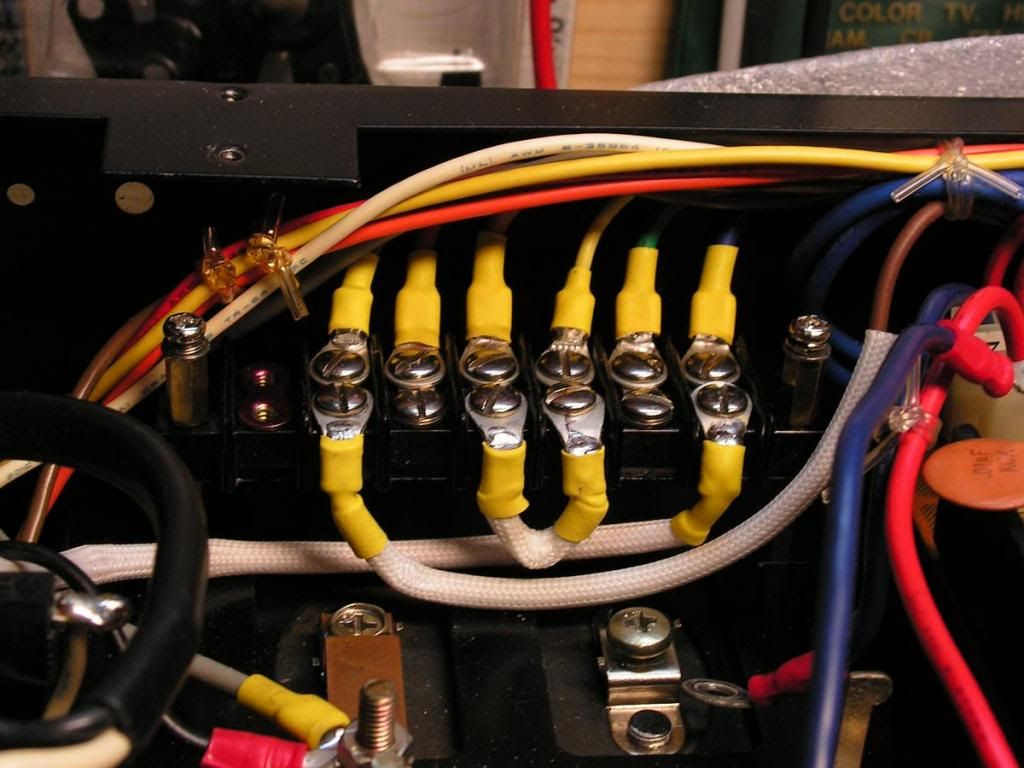

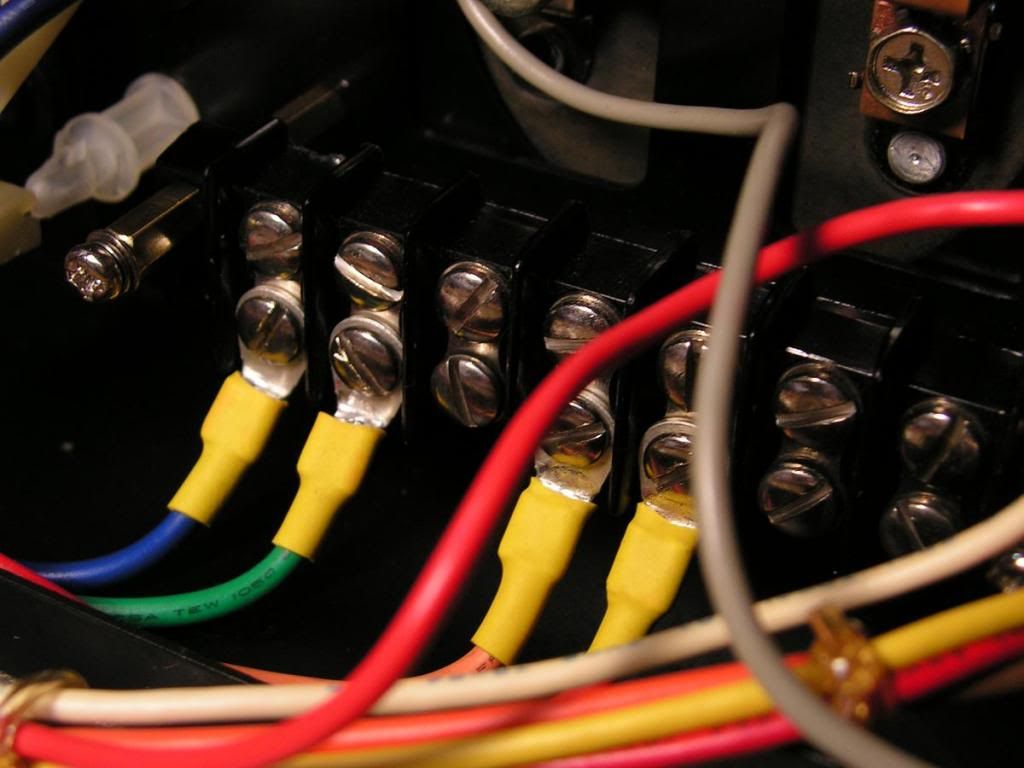

a ovako to izgleda sa spojenim kratkospojnicima za 240V AC napon (ipak je bolje tako nego za 220V AC, jer napon gradske mreze u Hr je 230 V AC)

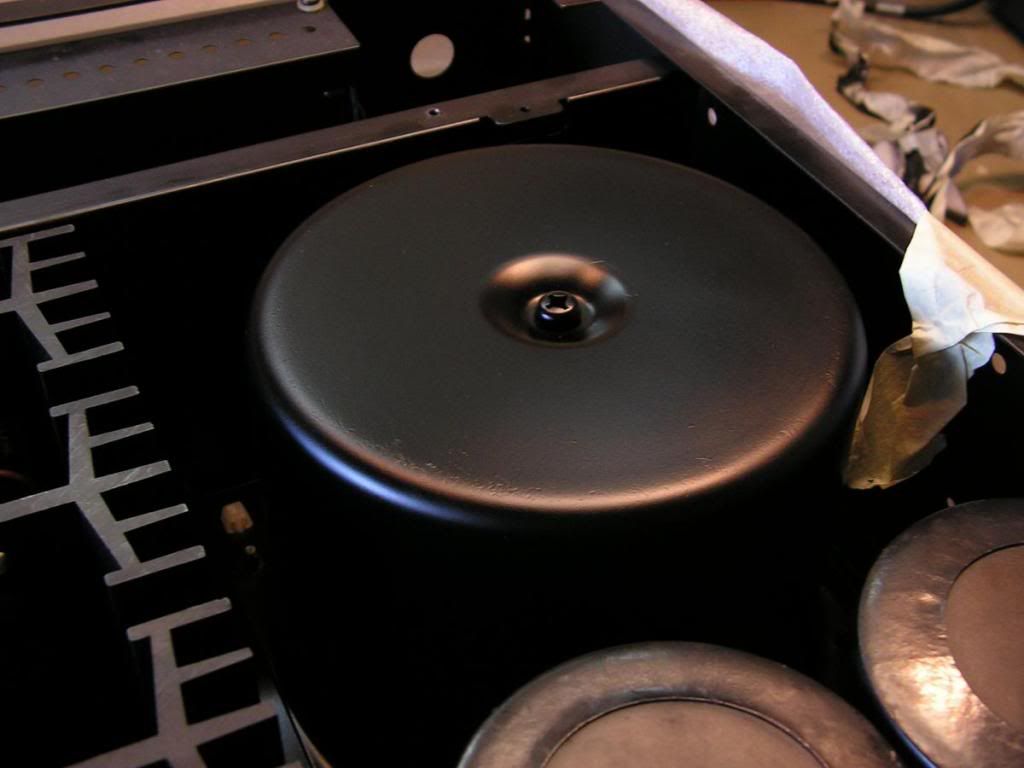

A evo i trafoa, kojeg sam prvo ispjeskario pa ponovno opiturao tako da izgleda ko da je sad izasao iz Sansuia :obrva:

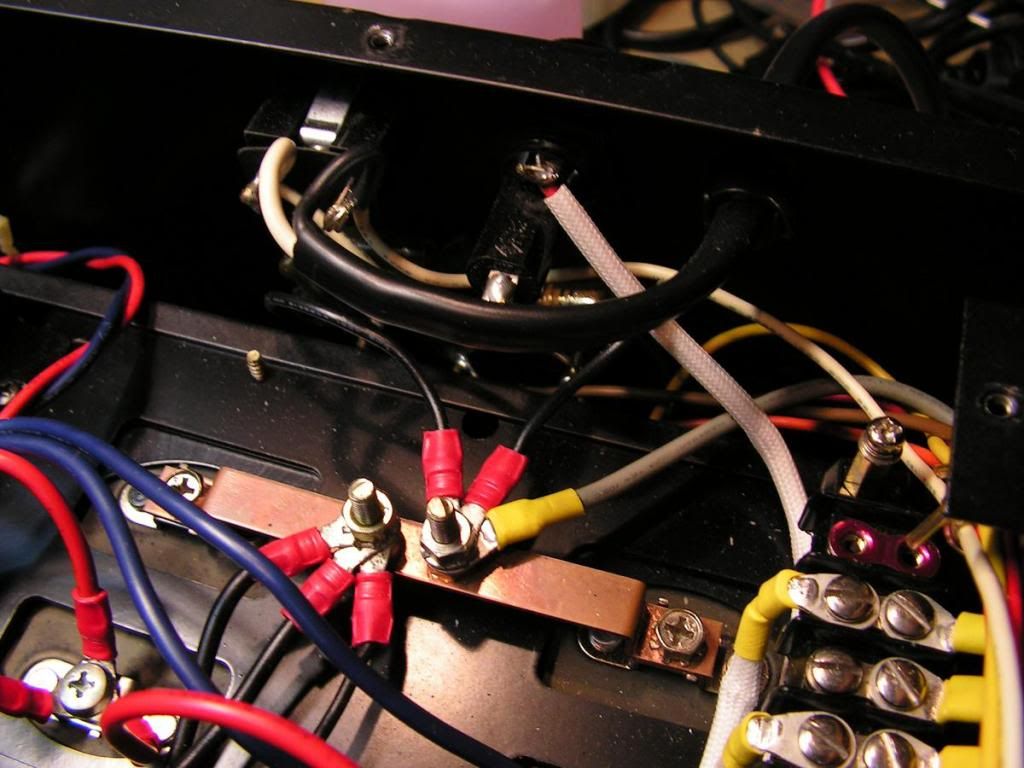

A ovako je sredjen ulaz napajanja iz gradske mreze
Posljednja izmjena: 28 Svi 2013 10:50 od Kale.
Administrator je zabranio postanje.

Sansui BA3000 Japan market 28 Svi 2013 10:29 #6015

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10

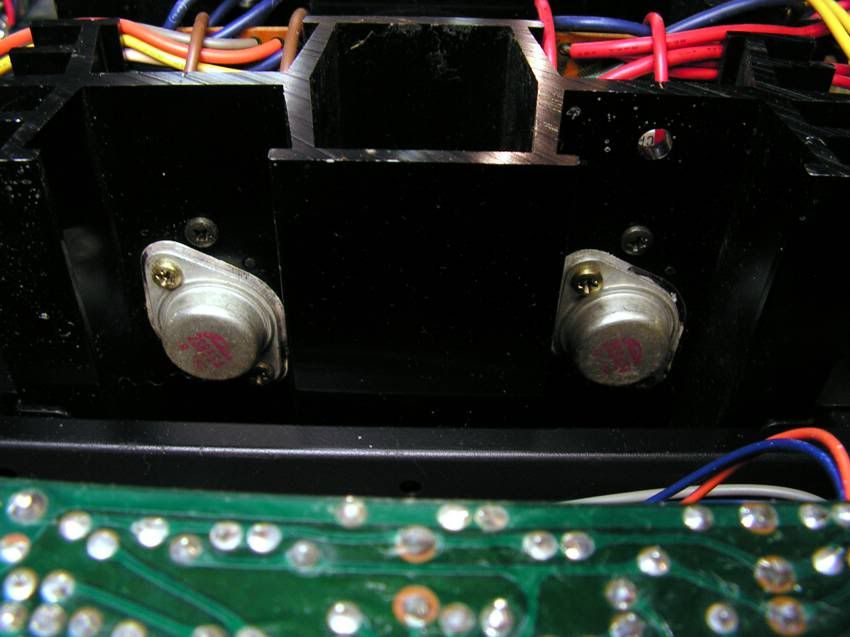

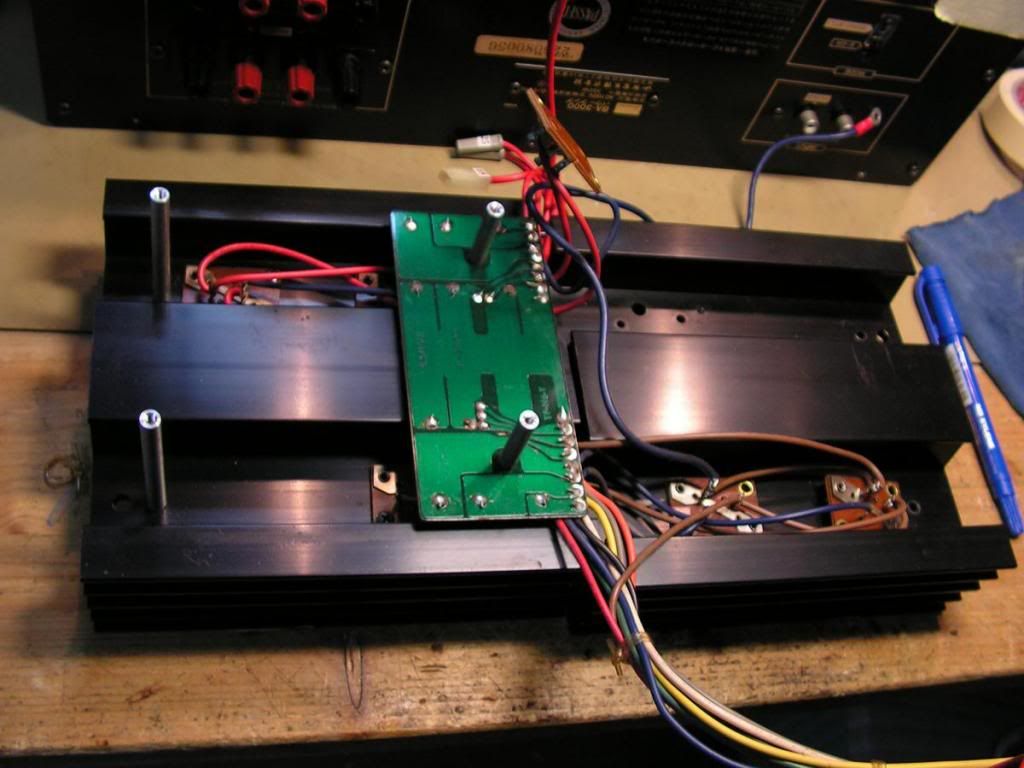

Dalje je usljedila klasika... izlazni moduli su ocisceni, prelemjljeni, umjesto ovih Toshiba TO3 tranzistora, stavljeni su Sankeni kao sto su bili i i na drugom kanalu....

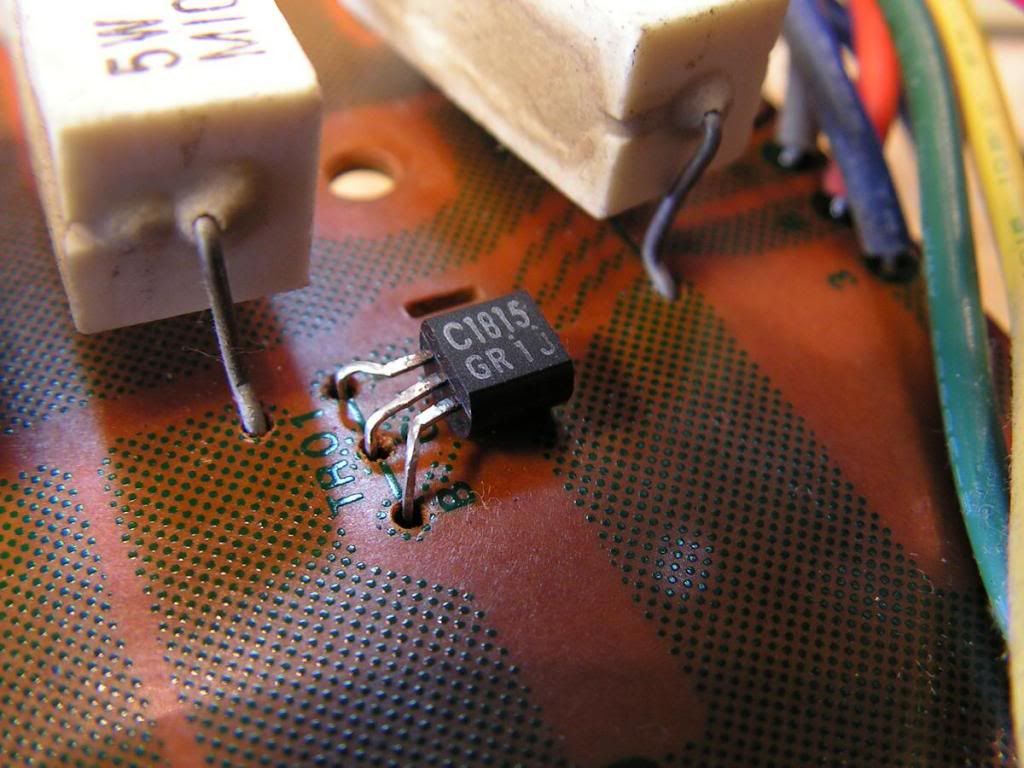

cak sam i BIAS tranzistor promjenio...
Posljednja izmjena: 28 Svi 2013 10:49 od Kale.
Administrator je zabranio postanje.

Sansui BA3000 Japan market 28 Svi 2013 10:37 #6016

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Pa driverska plocica... skinuo sam joj i konektor da ga mogu bolje ocistiti...

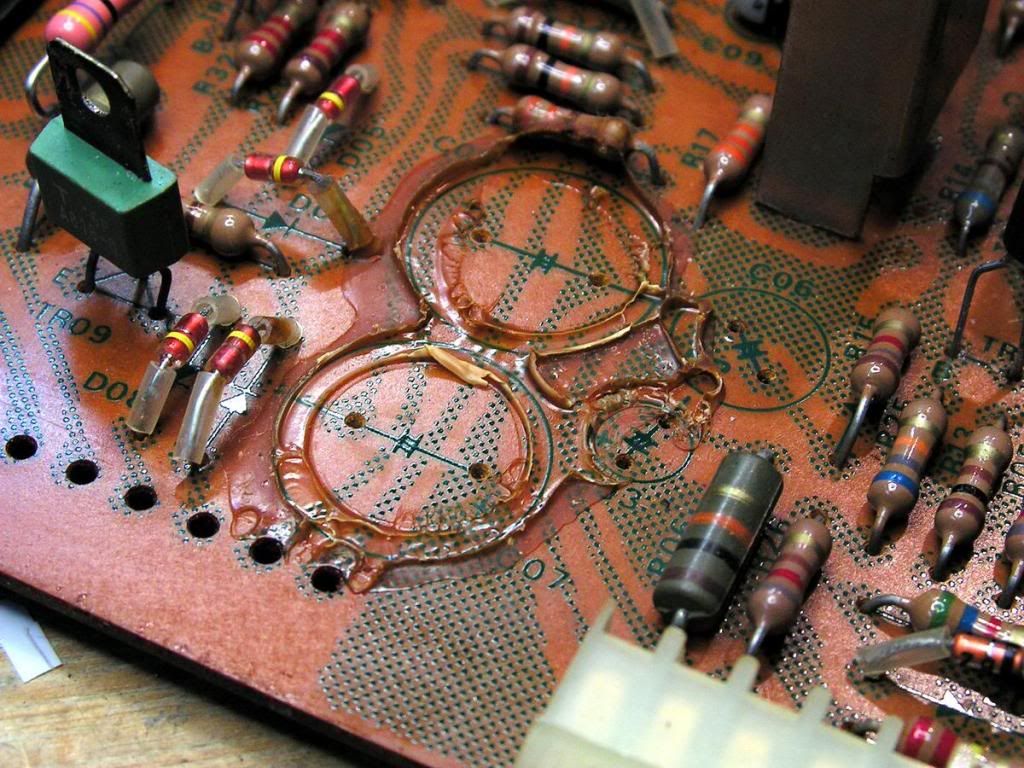

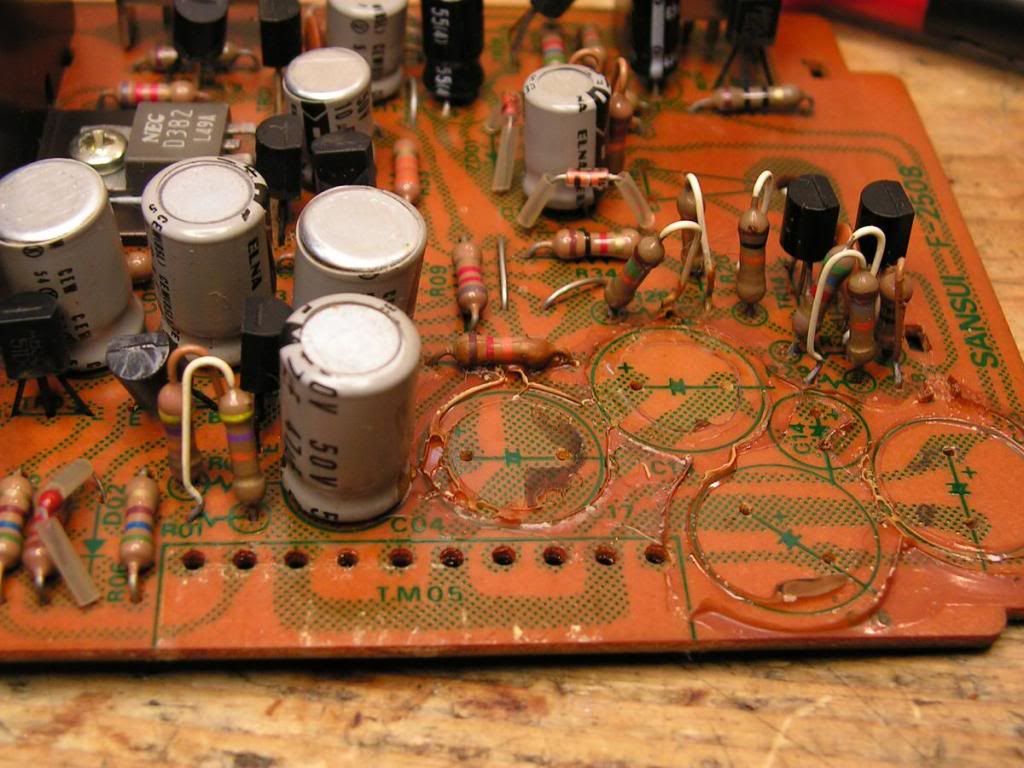

vidljivo je opet ono prokleto ljepilo....

A evo je sredjene
Posljednja izmjena: 28 Svi 2013 10:49 od Kale.
Administrator je zabranio postanje.

Sansui BA3000 Japan market 28 Svi 2013 11:02 #6017

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10

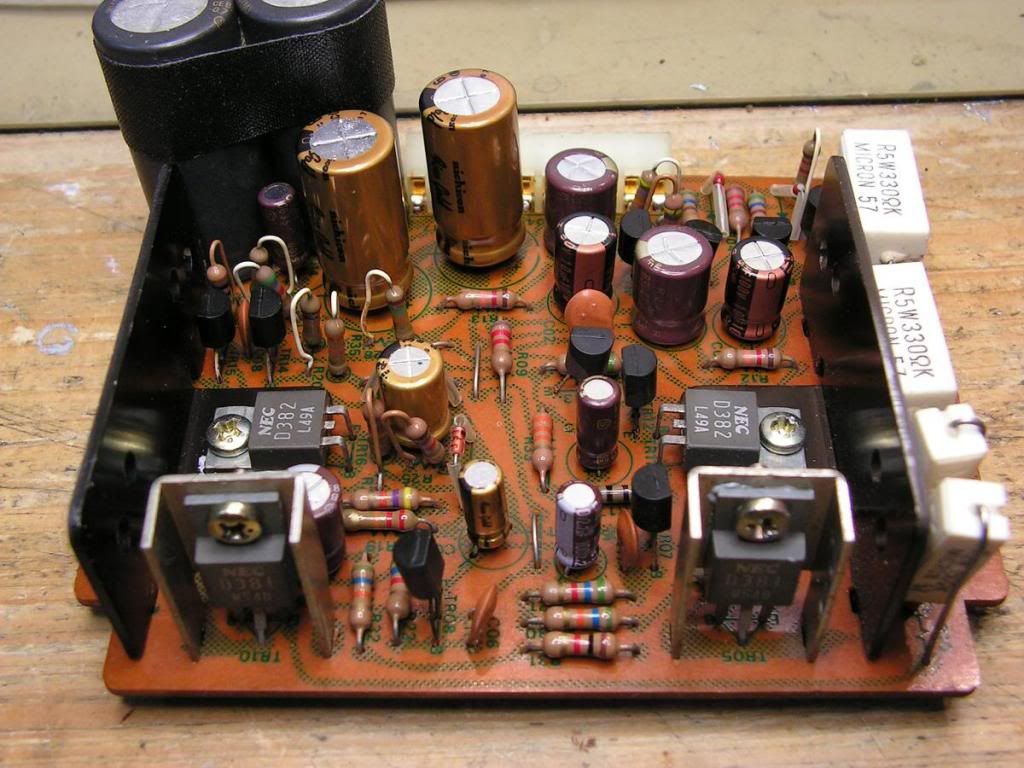

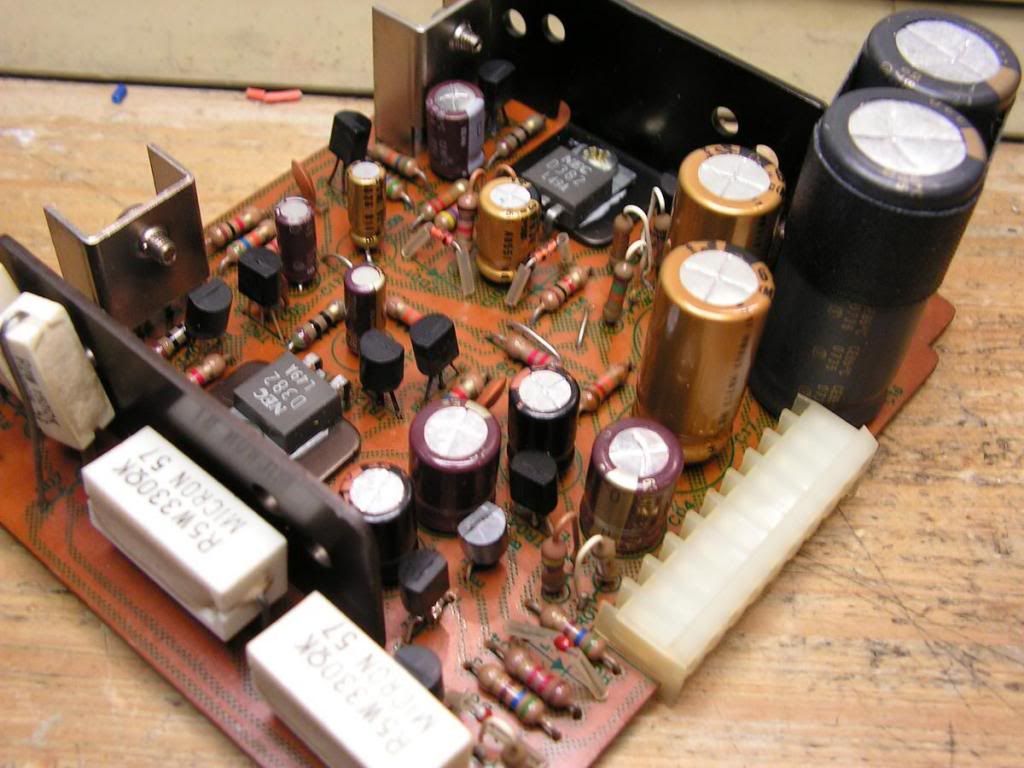

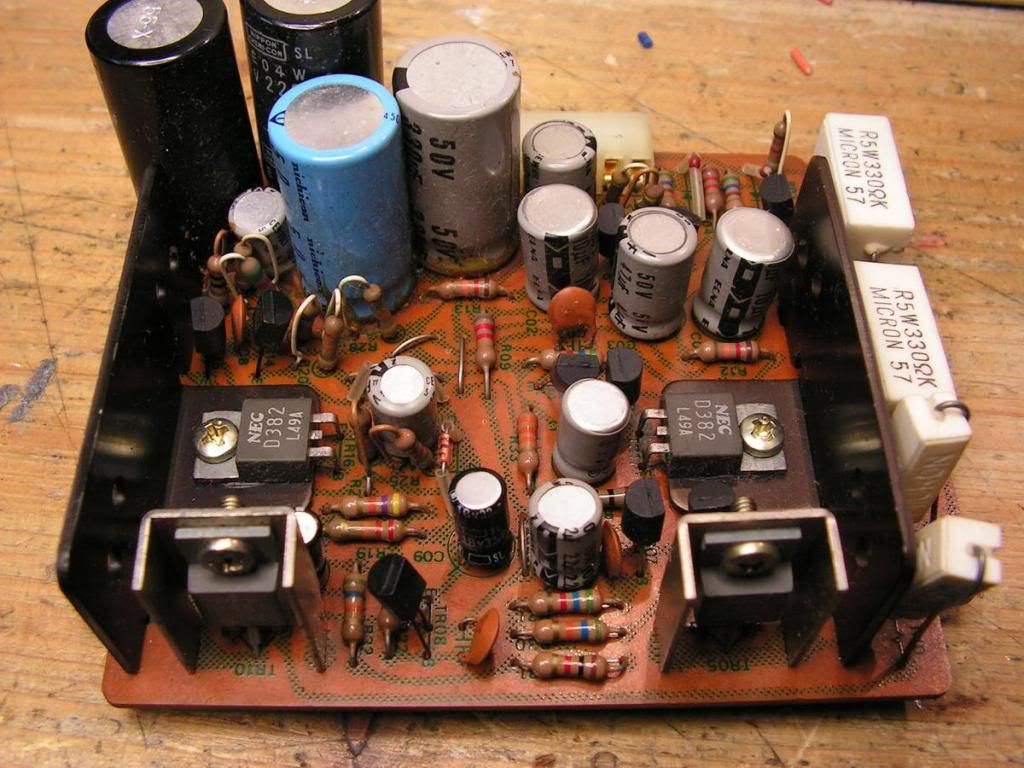

Dalje je dosla na red plocica od stabiliziranih napajanja. Na nju uvijek obratim posebnu paznju... i tu je usljedila klasika; mijenjanje elektrolita, tu sam cak i mijenjao ove small signal tranzistore (preventivno), promjena termalnih pasta, ciscenje konektora, prelemljivanje svih spojeva (i obvezno nalemljivanje matice za vezu kolektora od ovih TO220 tranzistora za stabilizaciju)... itd... pa evo niza slika....

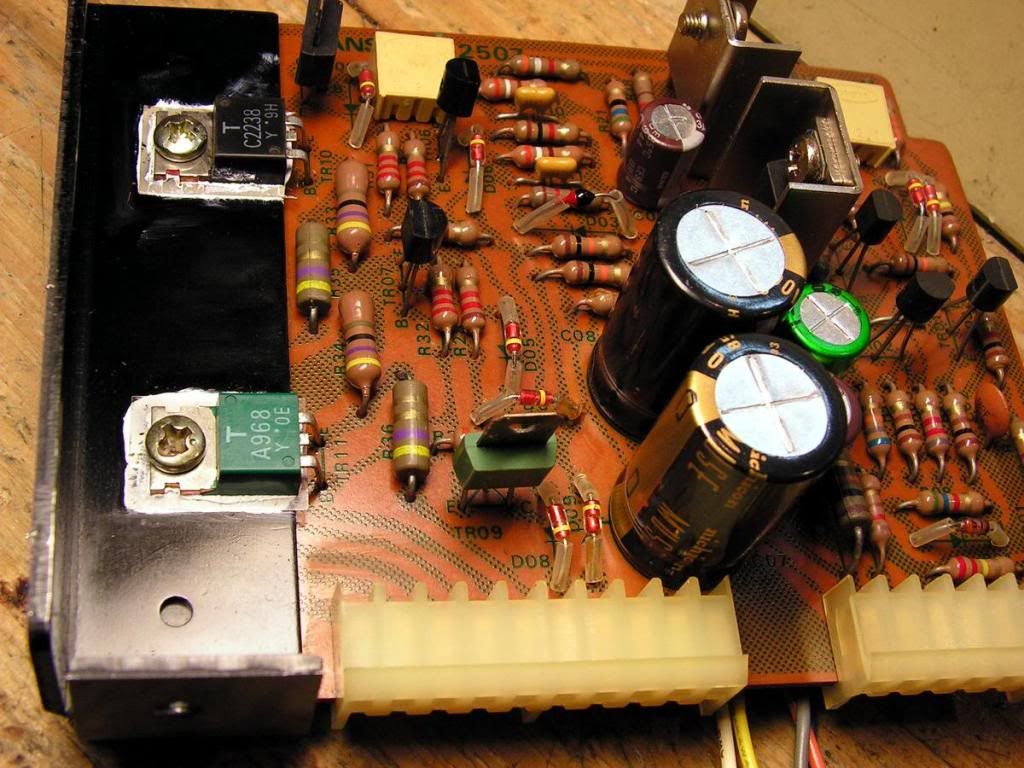

Ovako je bilo:

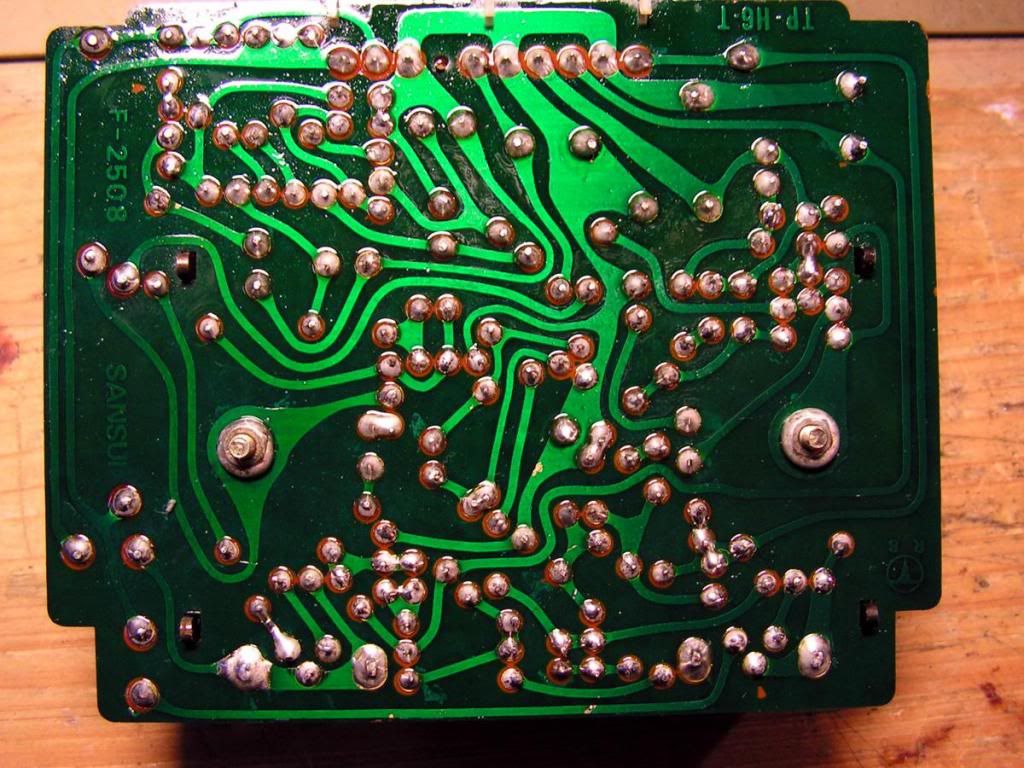

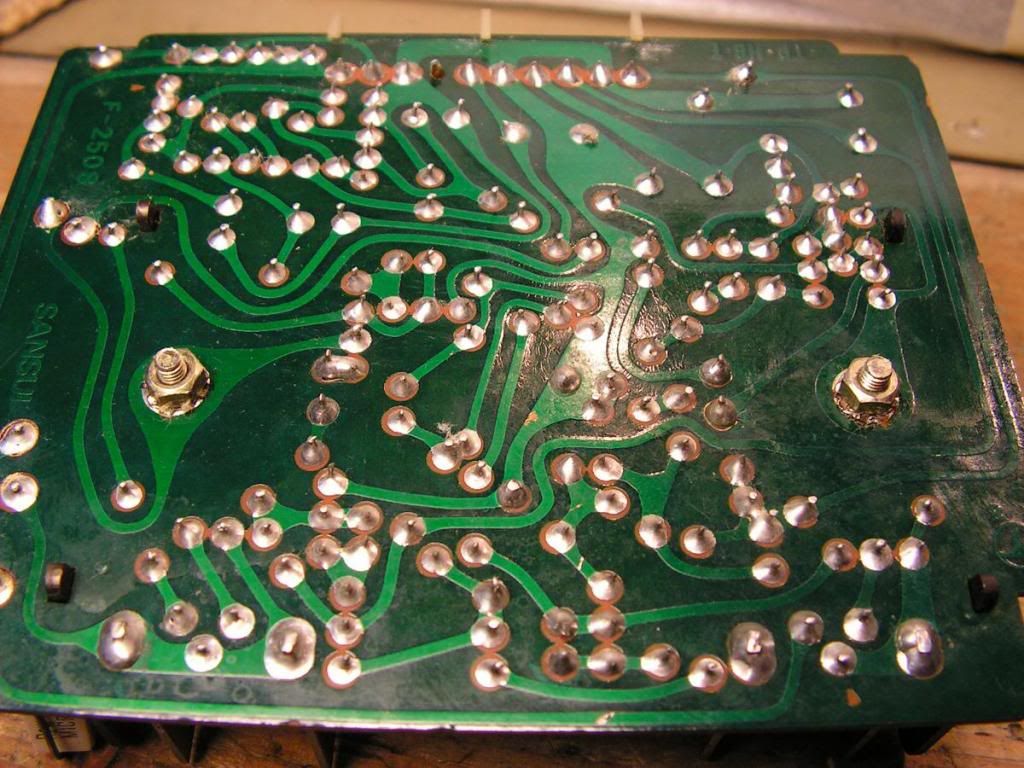

ovako je bilo sa donje strane


pa skinut konektor radi ciscenja, i skidanje ljepila


i ovako je na kraju ispalo




a ovako sa donje strane


i ova je plocica gotova!
Administrator je zabranio postanje.

Sansui BA3000 Japan market 28 Svi 2013 11:44 #6021

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
Pa sam se prebacio na prednji dio pojacala....

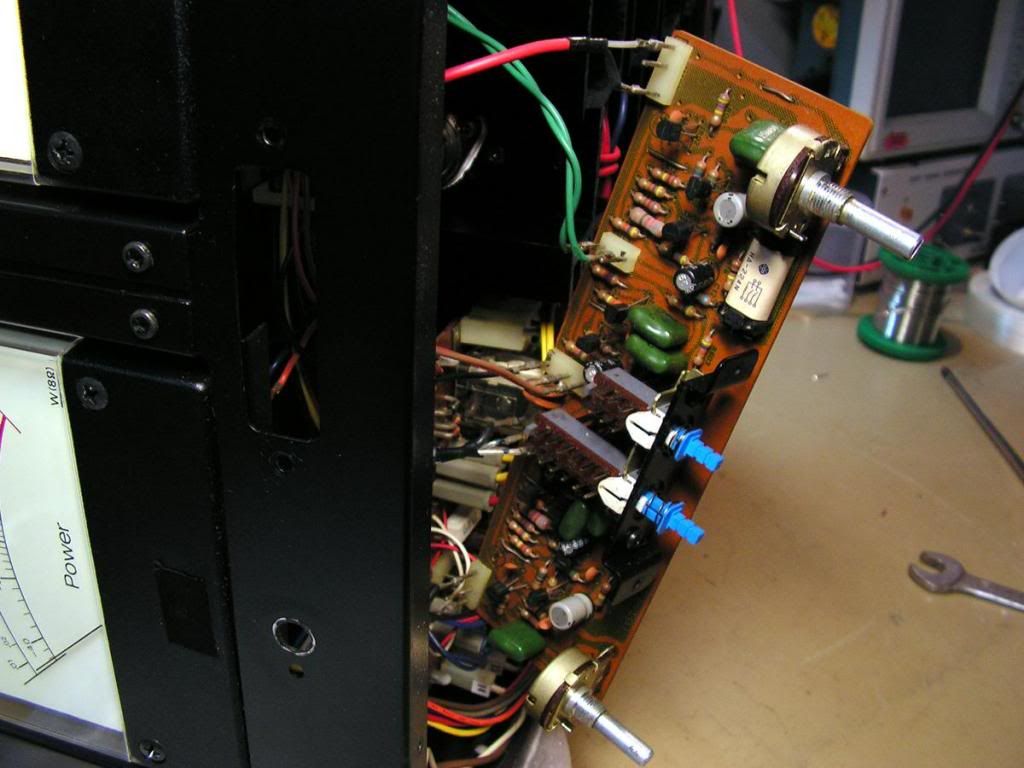

i tu je usljedila klasika, elektrolii, dio small signal tranzistora (da bih eliminirao mozebitno generiranje shuma uslijed starosti tranzistora), ciscenje preklopnika, potenciometara, pa prelemljivanje....
evo slikica....

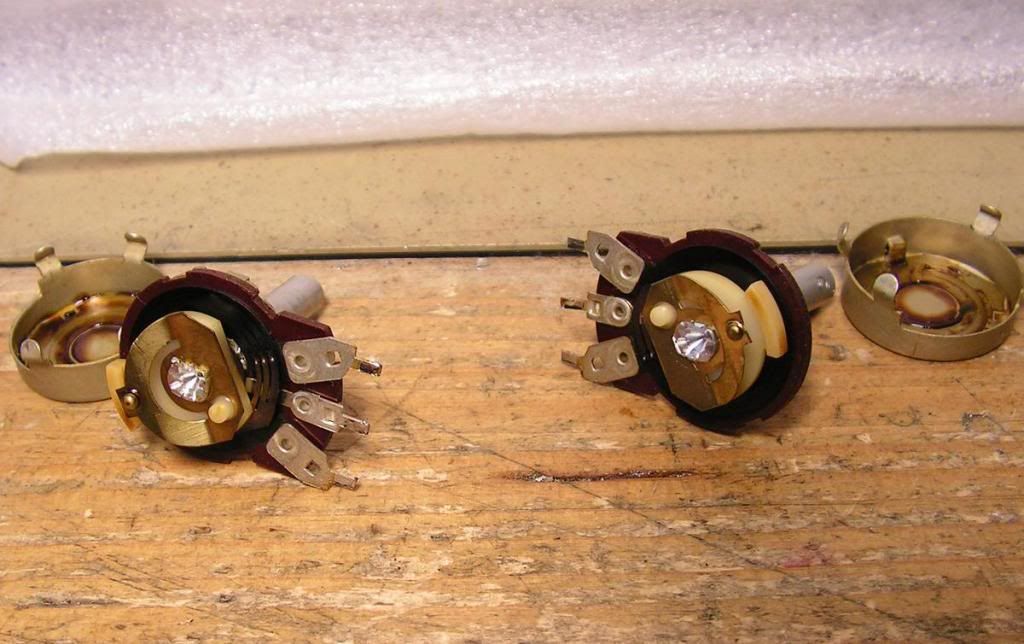

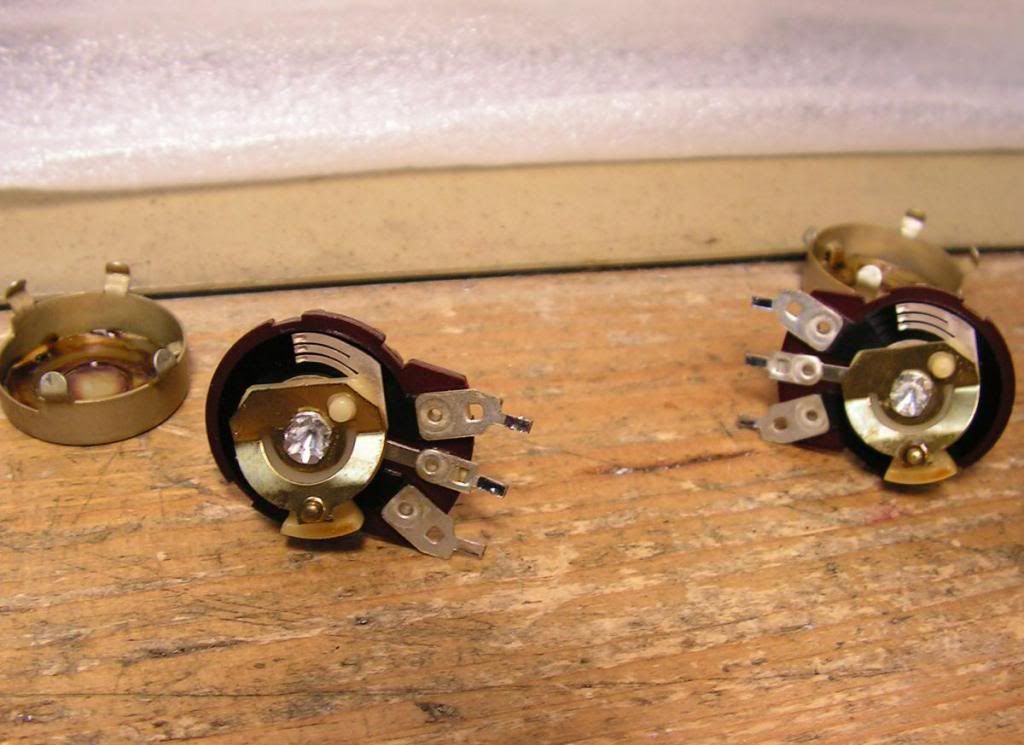

ovako su izgledali potenciometri kada sam ih otvorio


uvecana slika

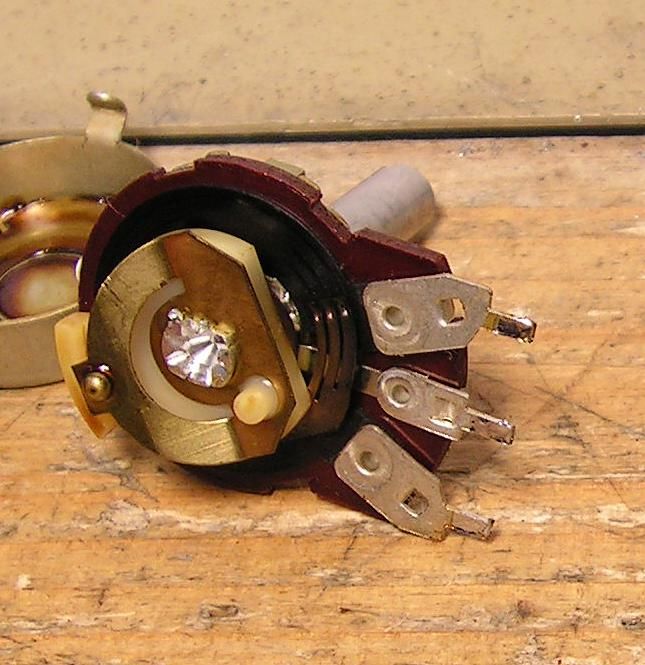

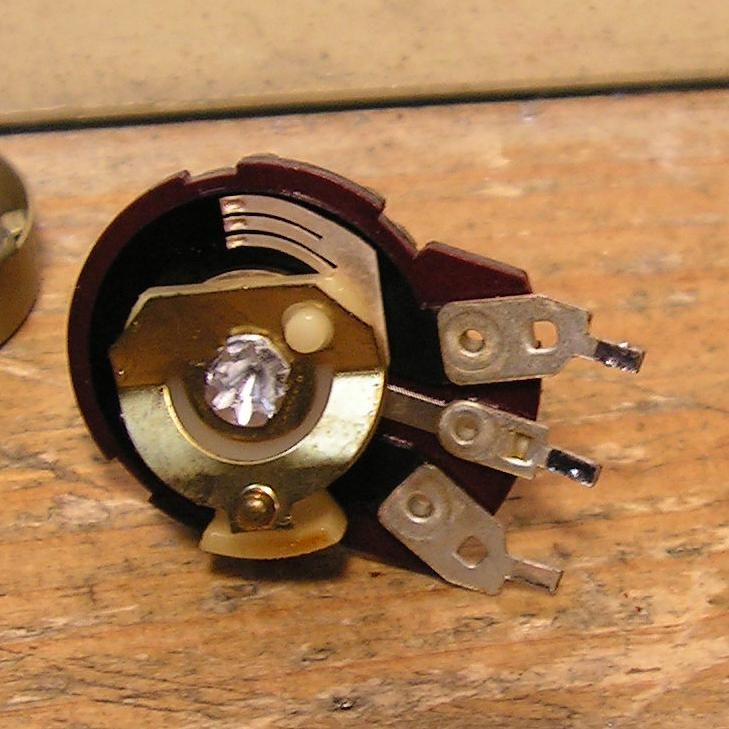

vidite na poklopcu potenciometra mast? I sad ako se potenciometar ne otvara, vec u onako zatvoren potenciometar uprskate kontakt sprej, napraviti ce te tri puta goru stvar, jer ce kontakt sprej otopiti i ovu mast i dio nje ce doprijeti i do klizaca i grafita, a onda ce se na to lijepiti prljavstina, i eto jos gore situacije!

Evo ga ociscenog


uvecano

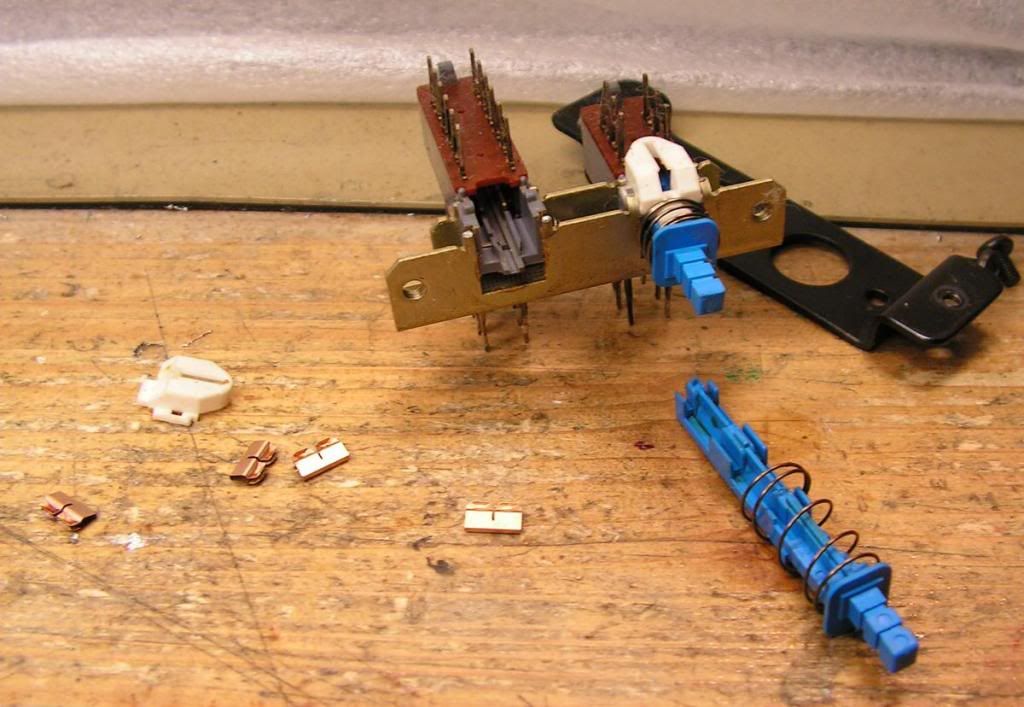

evo i prekidaci su rastavljeni i detaljno cisceni
Administrator je zabranio postanje.

Sansui BA3000 Japan market 28 Svi 2013 17:23 #6024

  • pepa
  • pepa's Avatar
  • OŠO ĆA
  • Moderator
  • Postovi: 999
  • Hvala primljenih 6
  • Karma: 4
Barba,a bobice su ostale ili si samo pokazao ranije slike? :hmm:
Administrator je zabranio postanje.

Sansui BA3000 Japan market 28 Svi 2013 18:08 #6025

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10
pepa wrote:
Barba,a bobice su ostale ili si samo pokazao ranije slike? :hmm:
Da ti pravo sad kazem... ne znam...
Naime vecina ovih slika je napravljena ima dosta vrimena, i sad ponekad kada vidim da uredjaj nije natukao dosta sati rada cak i ne mijenjam te serijske diode. A kako zakljucim jel puno radio ili nije; pa npr. ovo Sansui ljepilo nije potamnjelo, vec se sjecam da je jos bilo elasticno i svijetlo (no ipak sam ga uklonio), plocice nemaju tragova tamnjenja vec su zaista ko nove, i ovi potenciometri nisu bili strasno prljavi unutra (tamni film je samo oxid srebra kojeg sam uklonio sa kontakt 60) itd...
Dakle, ne mijenjam ih automatski odmah, jer iako seriski poslozene 1N4148 priblizno imaju karakteristiku kao VD1212, ali ne i istu. Sad... ako je imam iti malu sumnju u VD1212, automatski je mijenjam sa 1N4148, ali ako je uredjaj sa malo radnih sati, ipak ih ponekad ostavljam.
Ne moram ti kazati da cak imam i nekoliko NOVIH VD1212!
Ima jos jedan primjer; npr. kod ovog zadnjeg AUX1 sto sam radio, u MC Phono predpojacalu ima dvije u seriju VD1212 ali svaka je ekvivalent od tri diode u seriju (dakle ukupno 6 u seriju), i ja sam ih zamijenio sa 6 komada 1N4148, no jedna plocica mi je rusila napon napajanja i brze se grijala, da bih ustanovio da bias struja je prevelika, a kada bih vratio VD1212 stvar bi se normalizirala. I umjesto 6 komada 1N4148 stavio sam ih 5, i stvar je proradilo normalno.
Dakle, nisu 1N4148 bas tocni ekvivalent za bobica diode, to nije toliko kriticno kada je u pitanju jedna VD1212 (sa dvije diode u seriju), ali kada ih je vise, onda stvari se zakompliciraju.
Ima o tome vise u jednom threadu na Audiokarmi kada je EchoWars testirao razlicite diode kao ekvivalent za STV-3H i STV-4H... Ima jos jedna bolja solucija, LED diode ali samo ako serijske diode se ne koriste za temperaturnu kompenzaciju!
Administrator je zabranio postanje.

Sansui BA3000 Japan market 28 Svi 2013 18:24 #6026

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10

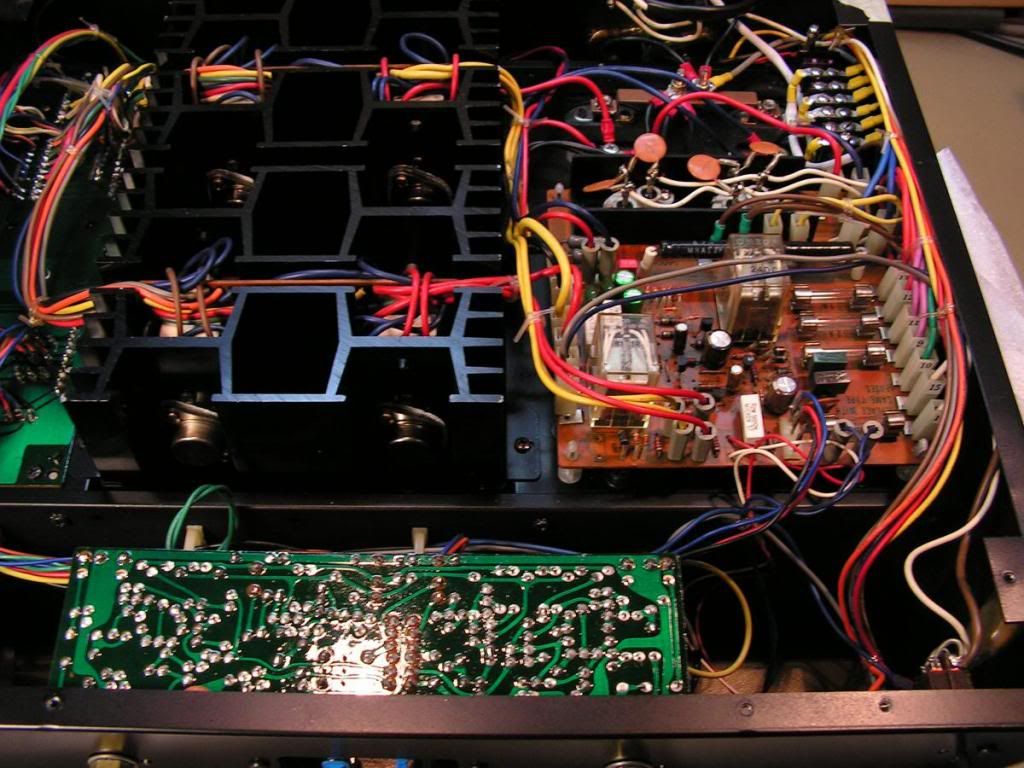

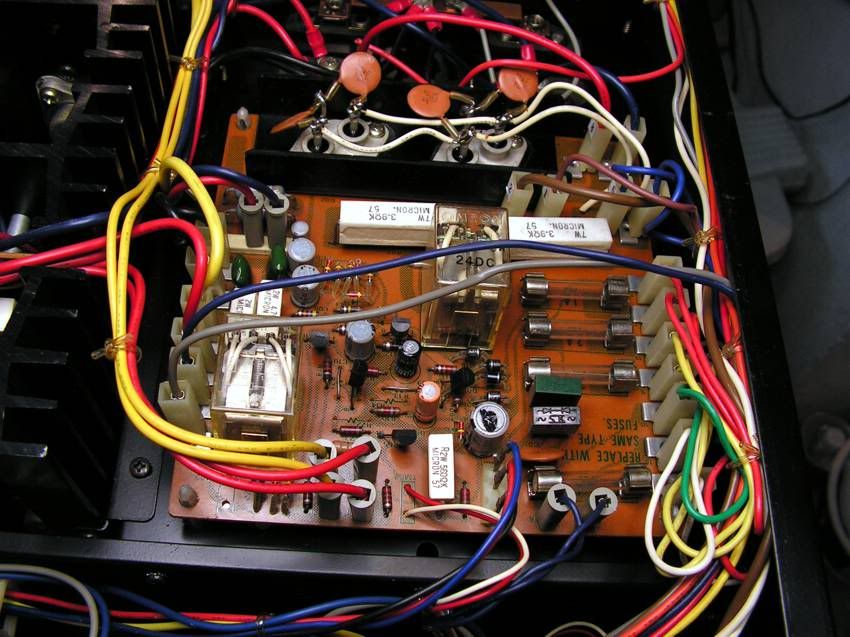

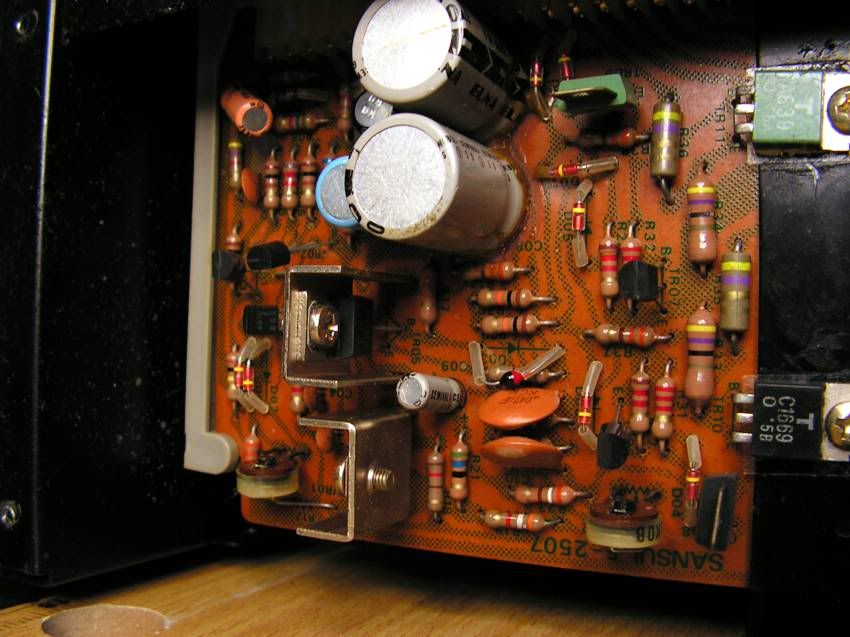

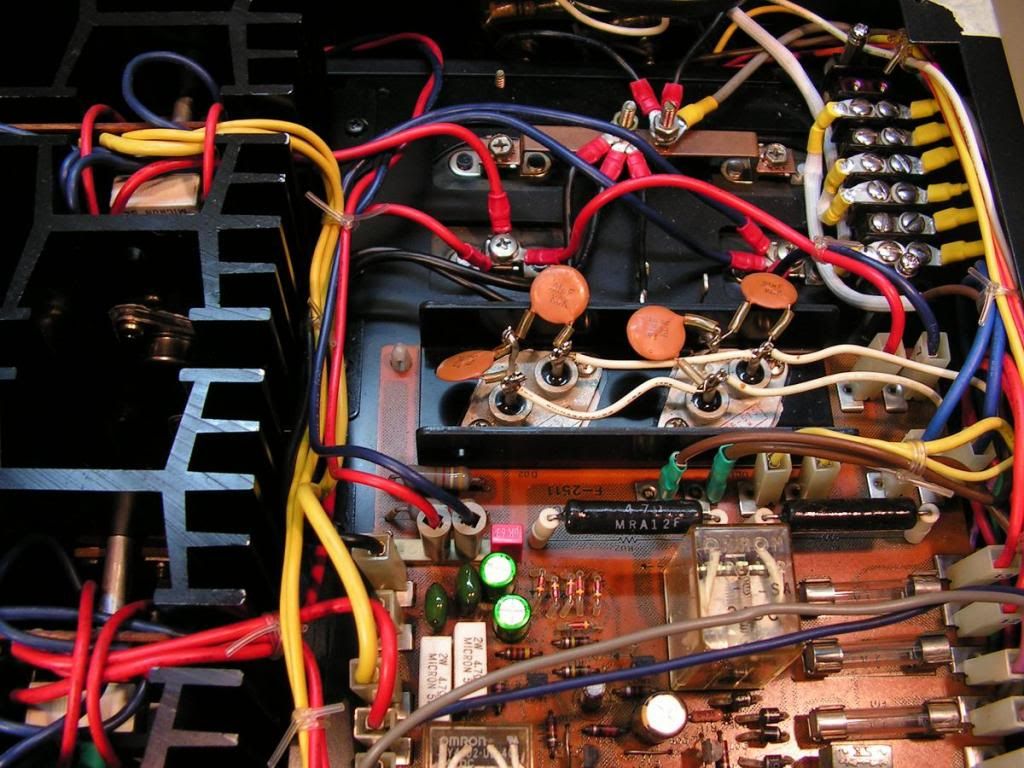

Sada... koliko vidim nemam slike od rada na Protection i Supply board, ali imam zato stanje kako je sada ukupno stanje pojacala....


na donjoj slici je vidljivo da sam mijenjao i soft start otpornike sa MILLS 12W... tu je trebalo napraviti i jednu prepravku sa mosticem na plocici, jer nije ista verzija plocice za japansko i za exportno trziste...

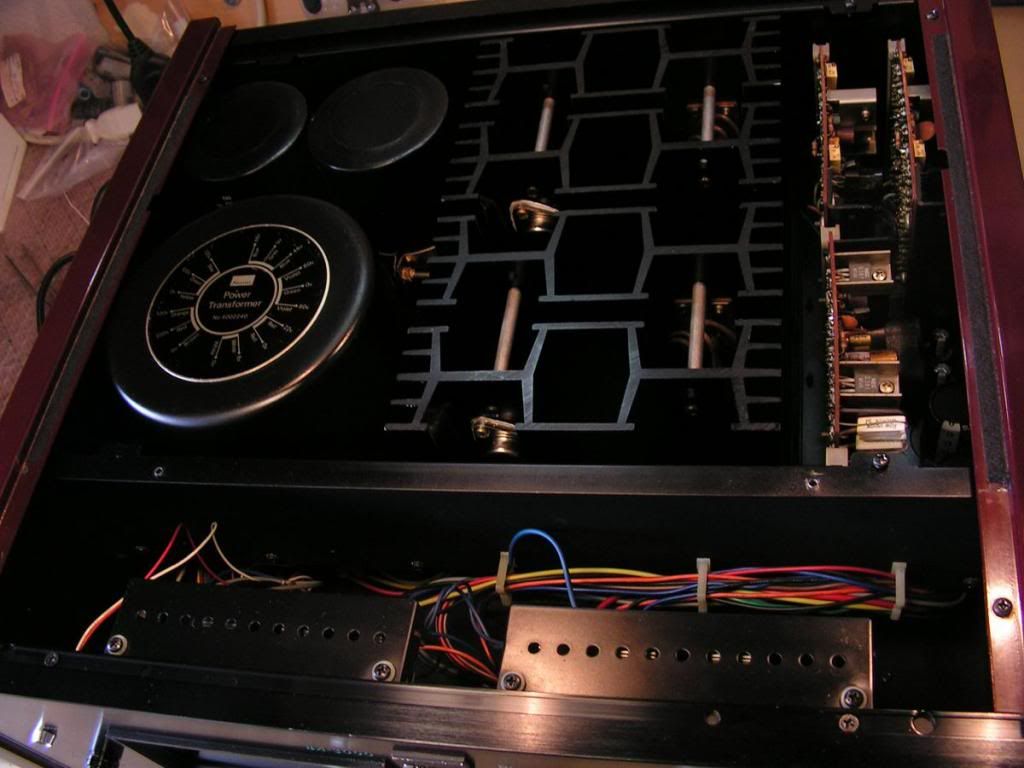

evo jos jedne slike "panoramskog" pogleda

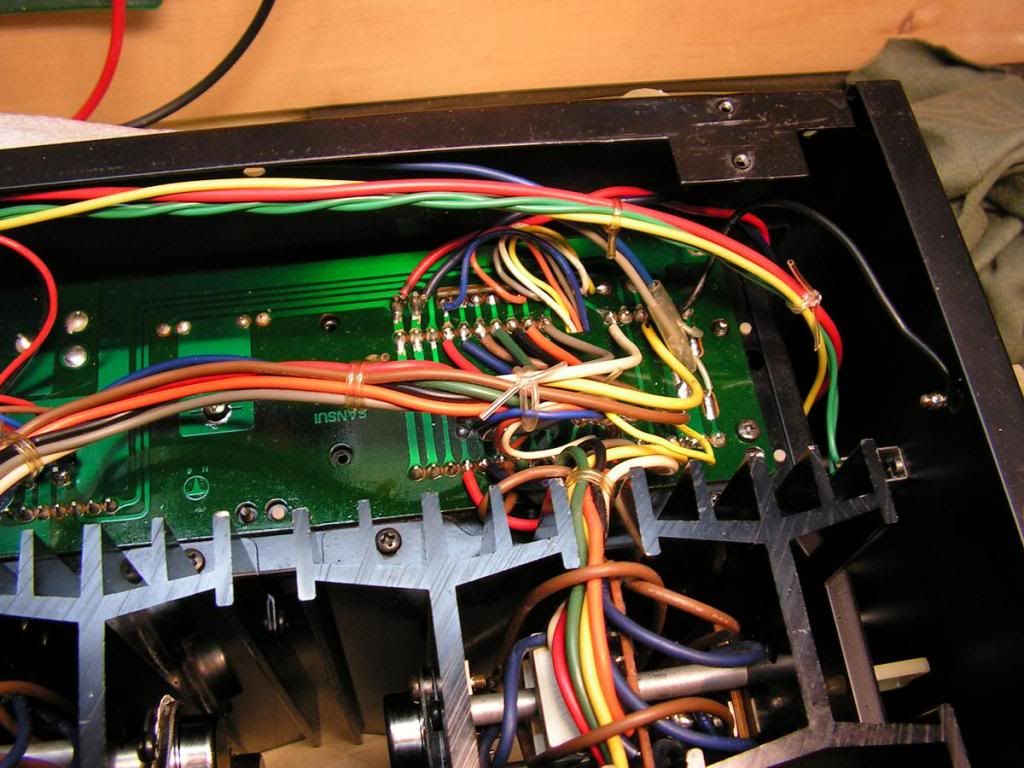

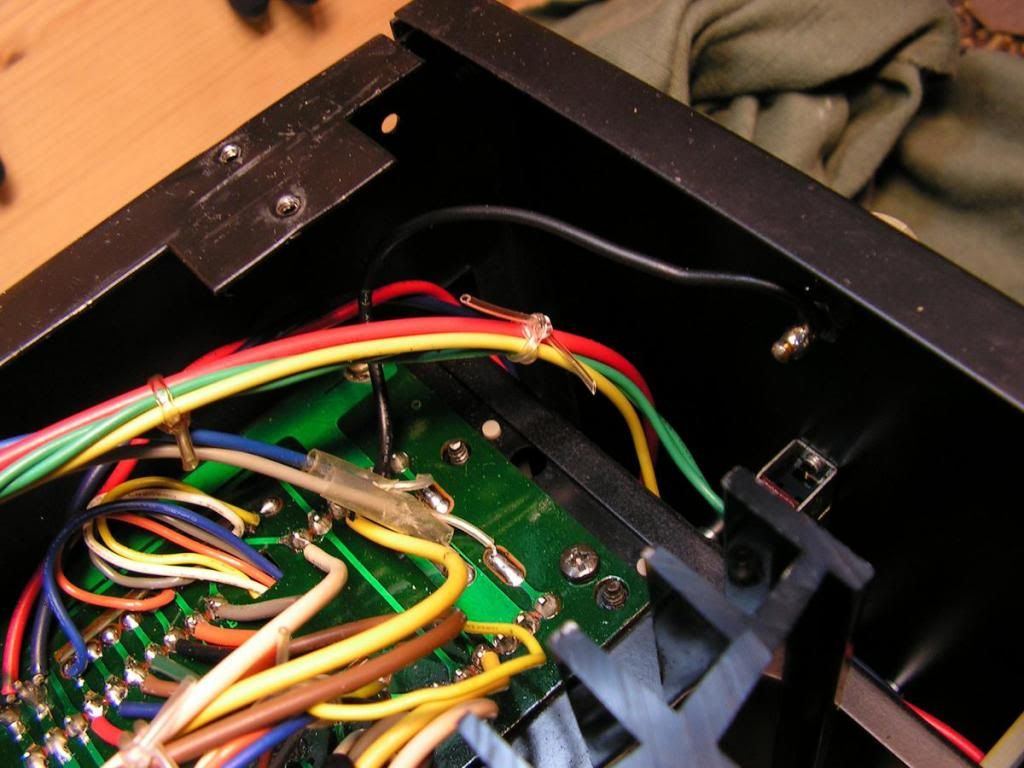

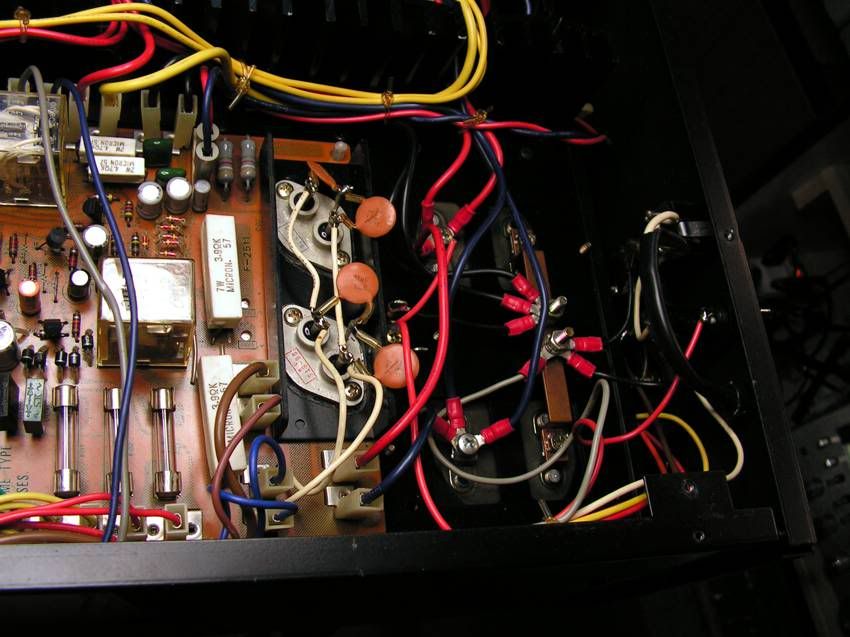

malo slika ozicenja nakon sto sam zgotovio rad na ovoj maticnoj ploci....




i to je sve sto sad imam slika od ove restauracije, kada dodjem doma staviti cu jos zavrsne, kako sad pojacalo izgleda...
Administrator je zabranio postanje.

Sansui BA3000 Japan market 02 Lip 2013 13:45 #6257

  • Kale
  • Kale's Avatar
  • OŠO ĆA
  • Moderator
  • Vintage audiofil
  • Postovi: 1248
  • Hvala primljenih 20
  • Karma: 10

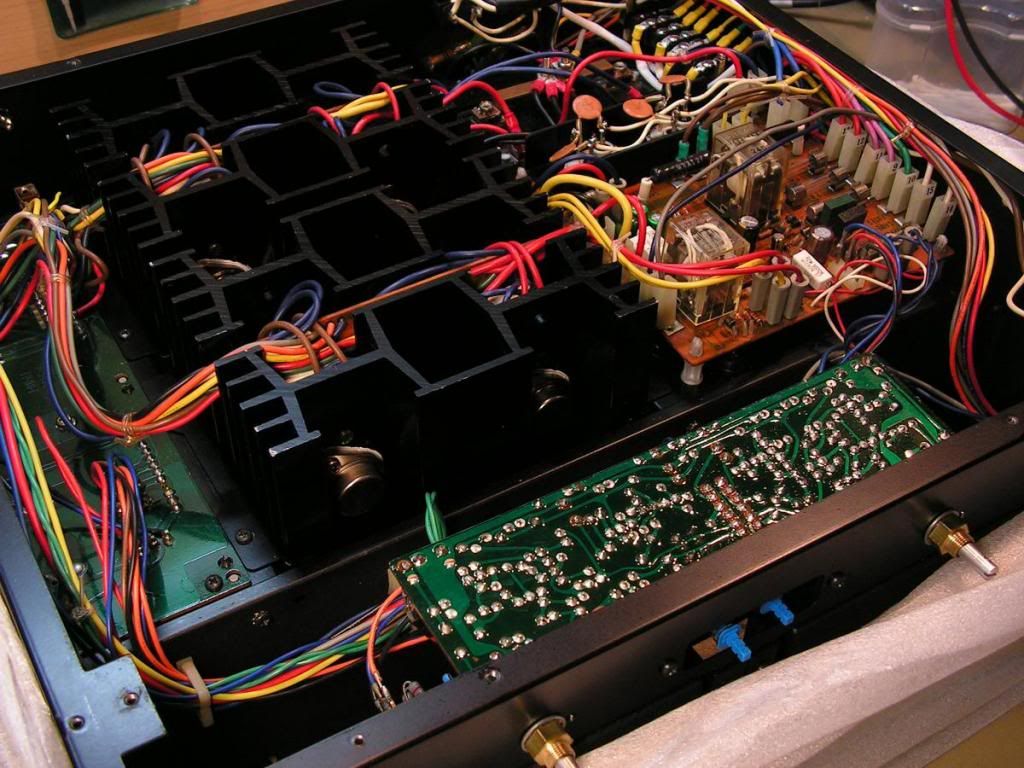

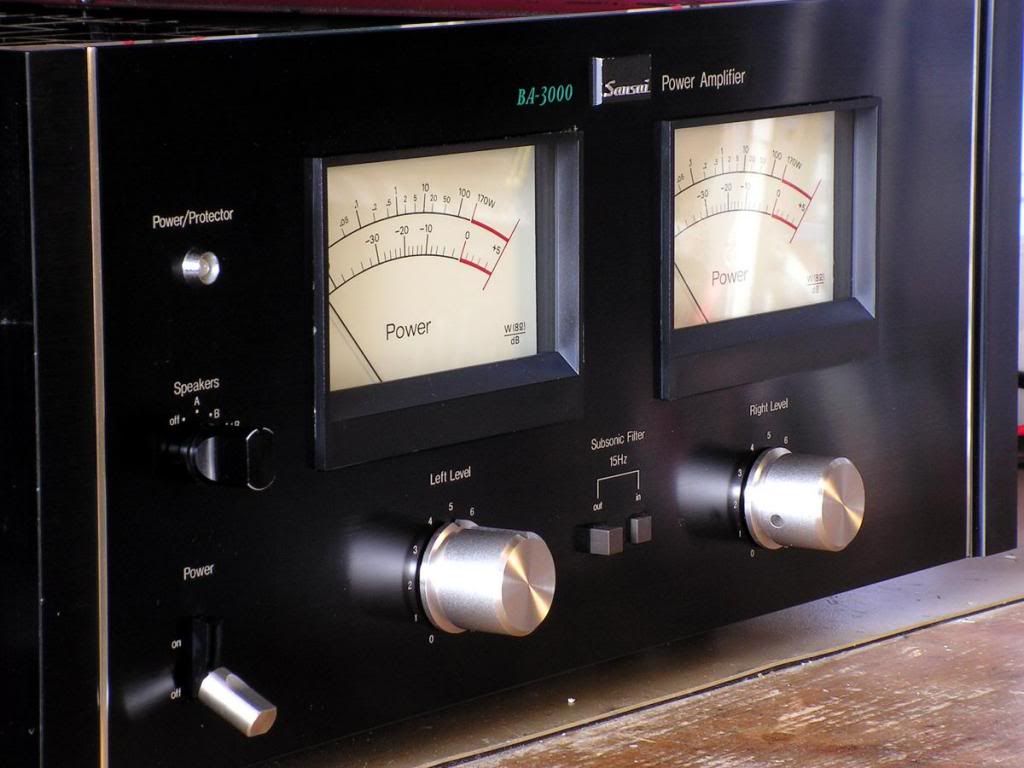

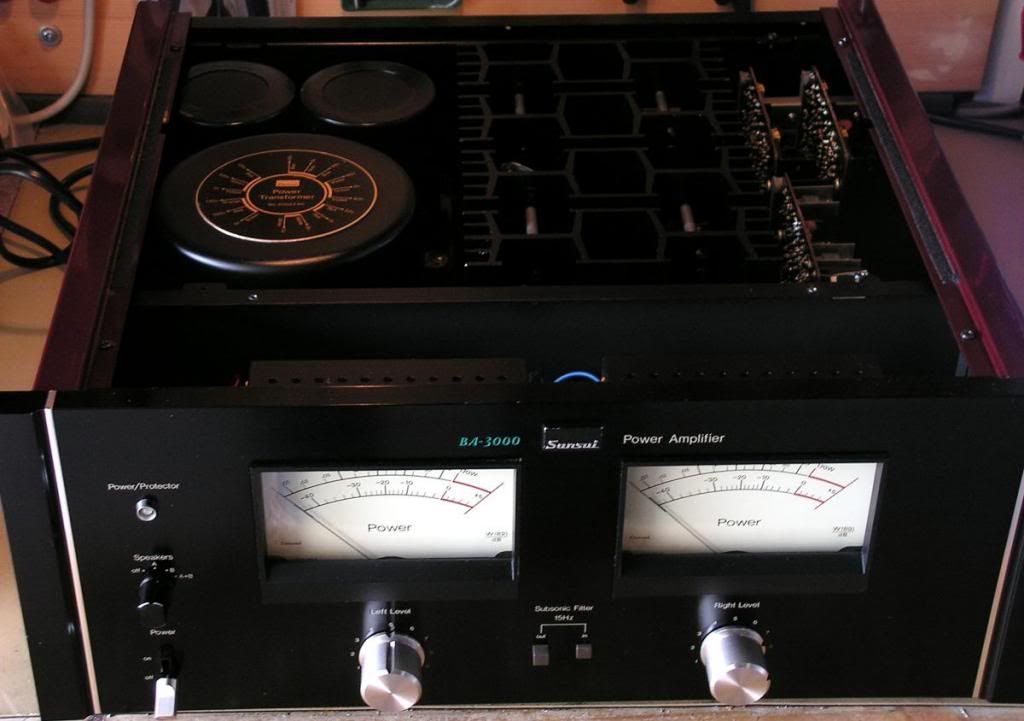

Evo kako sam bio i obecao, finalnih slikica... doduse, jos nisam stavio poklopac, jer ga testiram i podesavam, ali i ovako ga je lipo vidit...

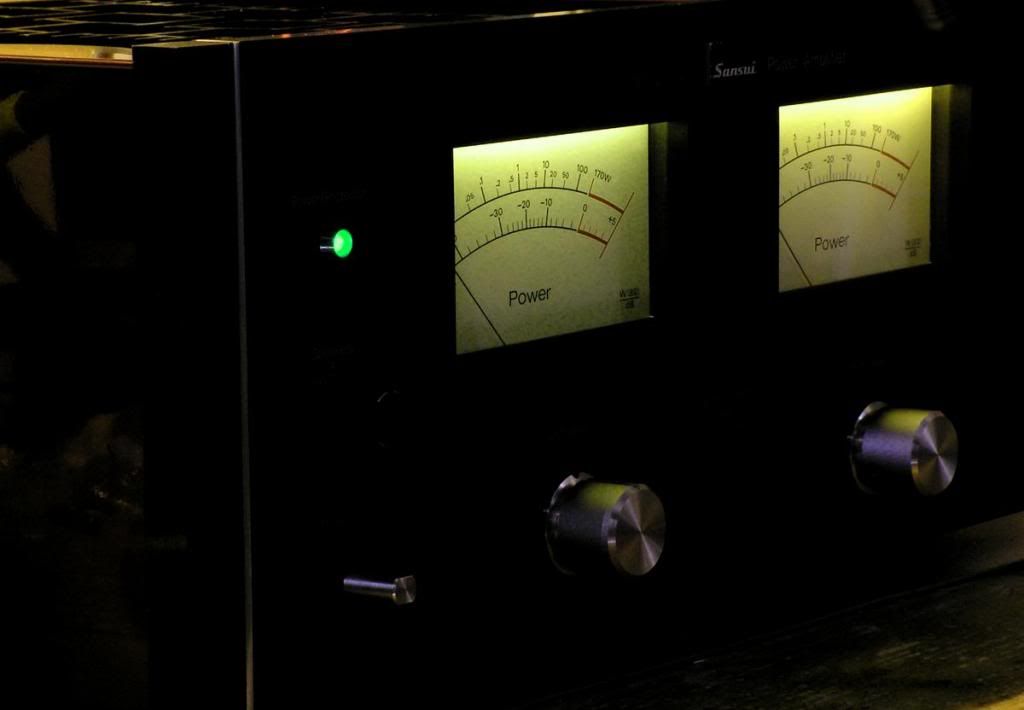

malo nocnog rezima rada

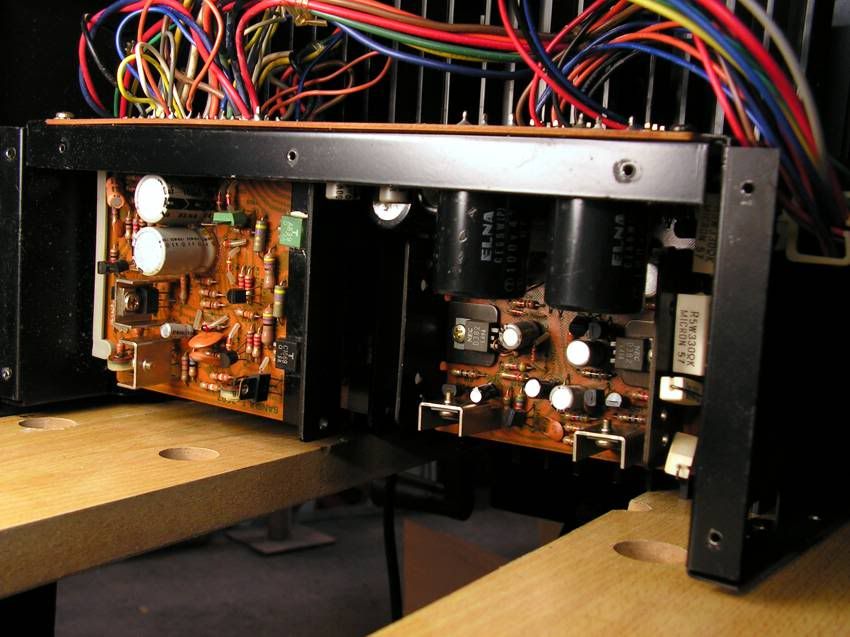

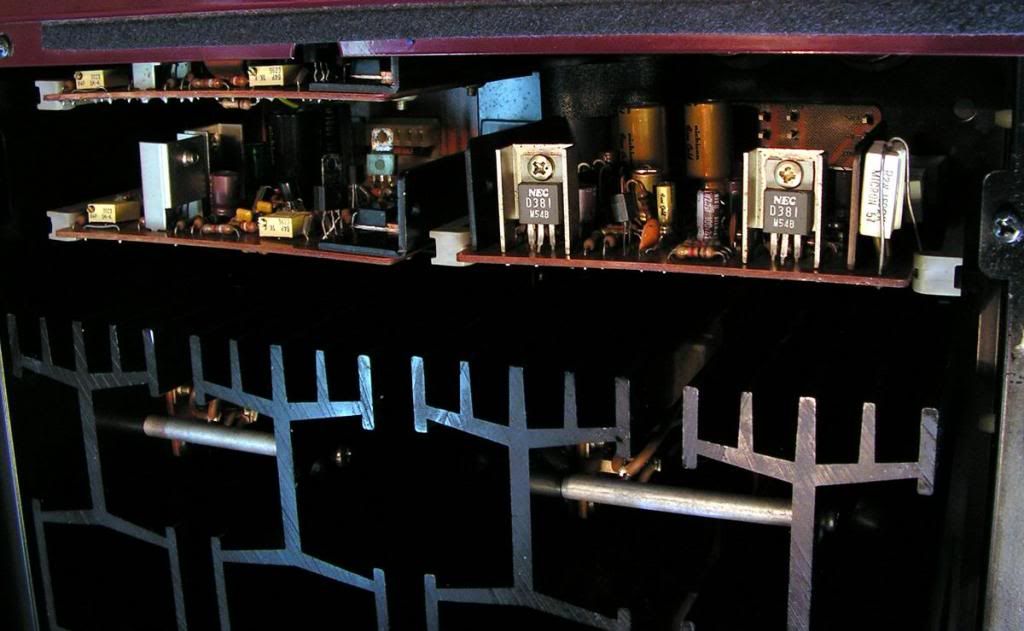

i evo pogleda na driverske plocice i napajanje
Posljednja izmjena: 02 Lip 2013 13:49 od Kale.
Administrator je zabranio postanje.
The following user(s) said Thank You: Mihael
